RIGOL 6. Проведение измерений

Руководство пользователя DS4000

Режим отслеживания

В данном режиме появится одна или две пары курсоров. Вы можете отрегулировать две пары курсоров

(курсор A и курсор B) на поочередное измерение значения X и значения Y двух разных источников. Точки

измерений на курсоре A и курсоре B по отдельности будут маркированы прямоугольником и ромбом

оранжевого цвета. При горизонтальном смещении курсора данная метка будет автоматически зафиксирована

на волне, во время горизонтального расширения или сжатия данная метка будет отслеживать маркированные

точки последнего регулирования курсора.

Нажмите на Cursor → Режим курсора → “Отслеживание”, включите функцию курсорного отслеживания,

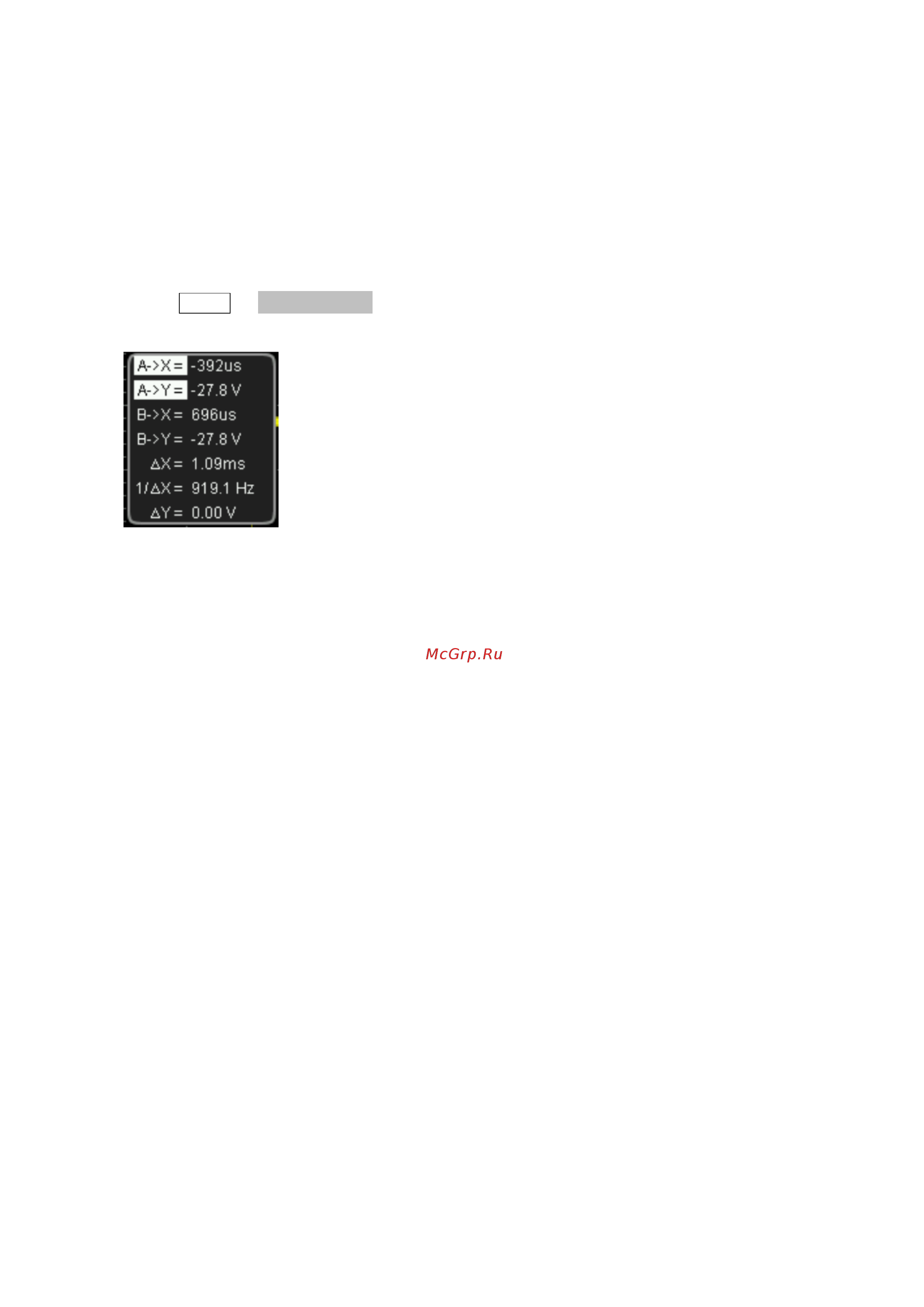

результат измерений будет отображаться в левом верхнем углу экрана, как показано на рисунке.

1. Значение X позиции курсора A (A->X): позиция триггера как основа. Единицы измерения - “секунды” или

“герцы” (при измерении сигналов FFT).

2. Значение Y позиции курсора A (A->Y): точка заземления как основа. Используются единицы, идентичные

единицам текущего источника.

3. Значение X курсора B (B->X): позиция триггера как основа. Единицы измерения - “секунды” или “герцы”

(при измерении сигналов FFT).

4. Значение Y позиции курсора B (B->Y): позиция заземления как основа. Используются единицы,

идентичные единицам текущего источника.

5. Горизонтальное расстояние ∆X между курсорами A и B.

6. Обратная величина горизонтального расстояния (1/∆X) между курсорами A и B.

7. Вертикальное расстояние (∆Y) между курсорами A и B.

При необходимости ознакомьтесь с нижеследующим пошаговым описанием способа изменения параметров

курсорных измерений.
