6. Проведение измерений RIGOL
Руководство пользователя DS4000
25
Регулирование курсора B: нажмите на клавишу CursorB, при помощи ручки управления
отрегулируйте позицию курсора B, в процессе регулирования результаты измерений будут
меняться в реальном времени, допустимый диапазон настройки ограничен пределами экрана.
Одновременное регулирование курсоров A и B: нажмите на клавишу CursorAB, при помощи
ручки управления
можно одновременно регулировать позиции курсора A и курсора B, в
процессе регулирования результаты измерений будут меняться в реальном времени, допустимый
диапазон настройки ограничен пределами экрана.

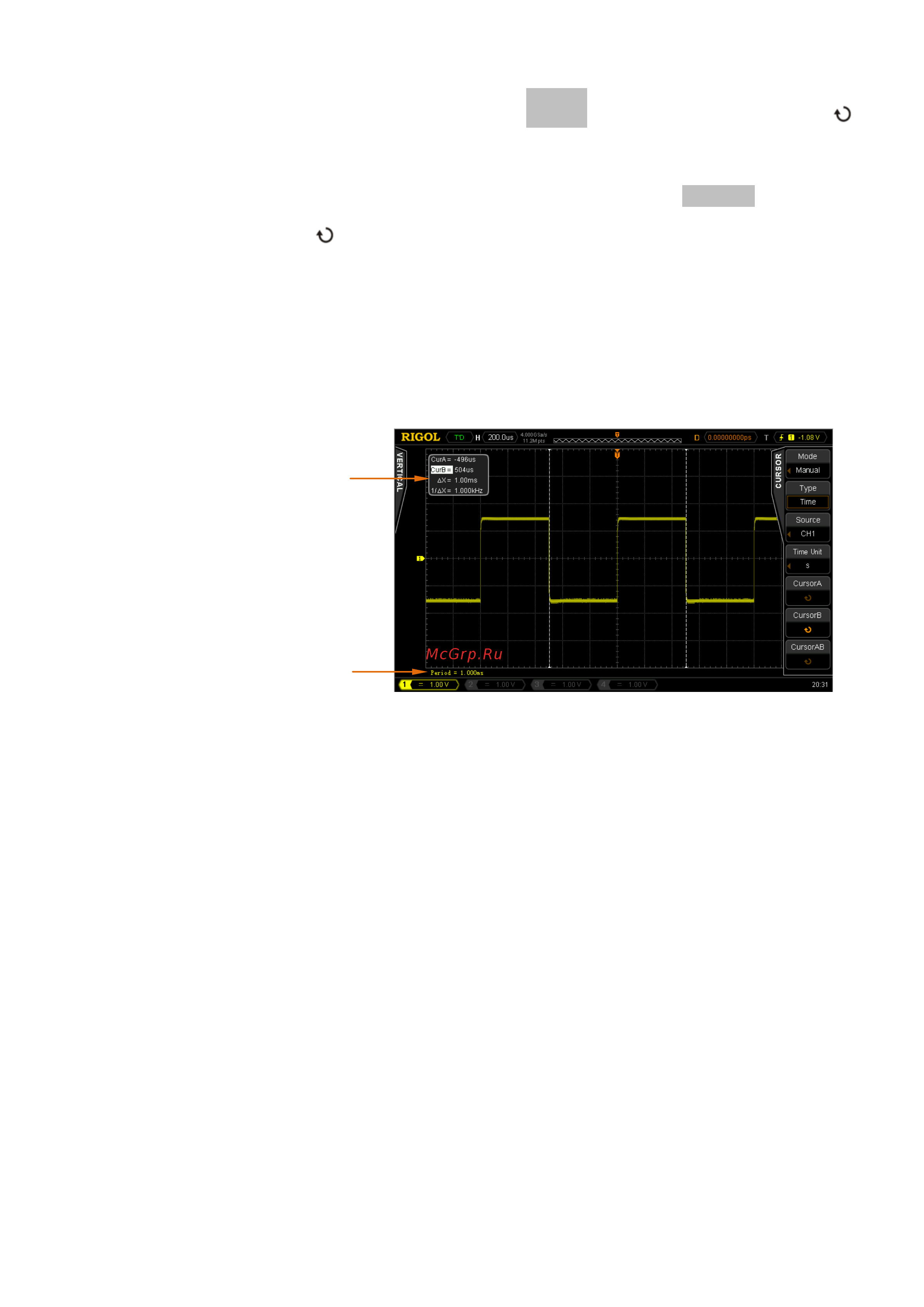

5. Пример измерения
Используется ручной режим курсорных измерений, один период прямоугольной волны (∆X) равен 1
мс, это как раз равно результату автоматического измеремения периода.
Cursor
Measurement
Auto
Measurement
