RIGOL 6. Проведение измерений
Руководство пользователя DS4000
14

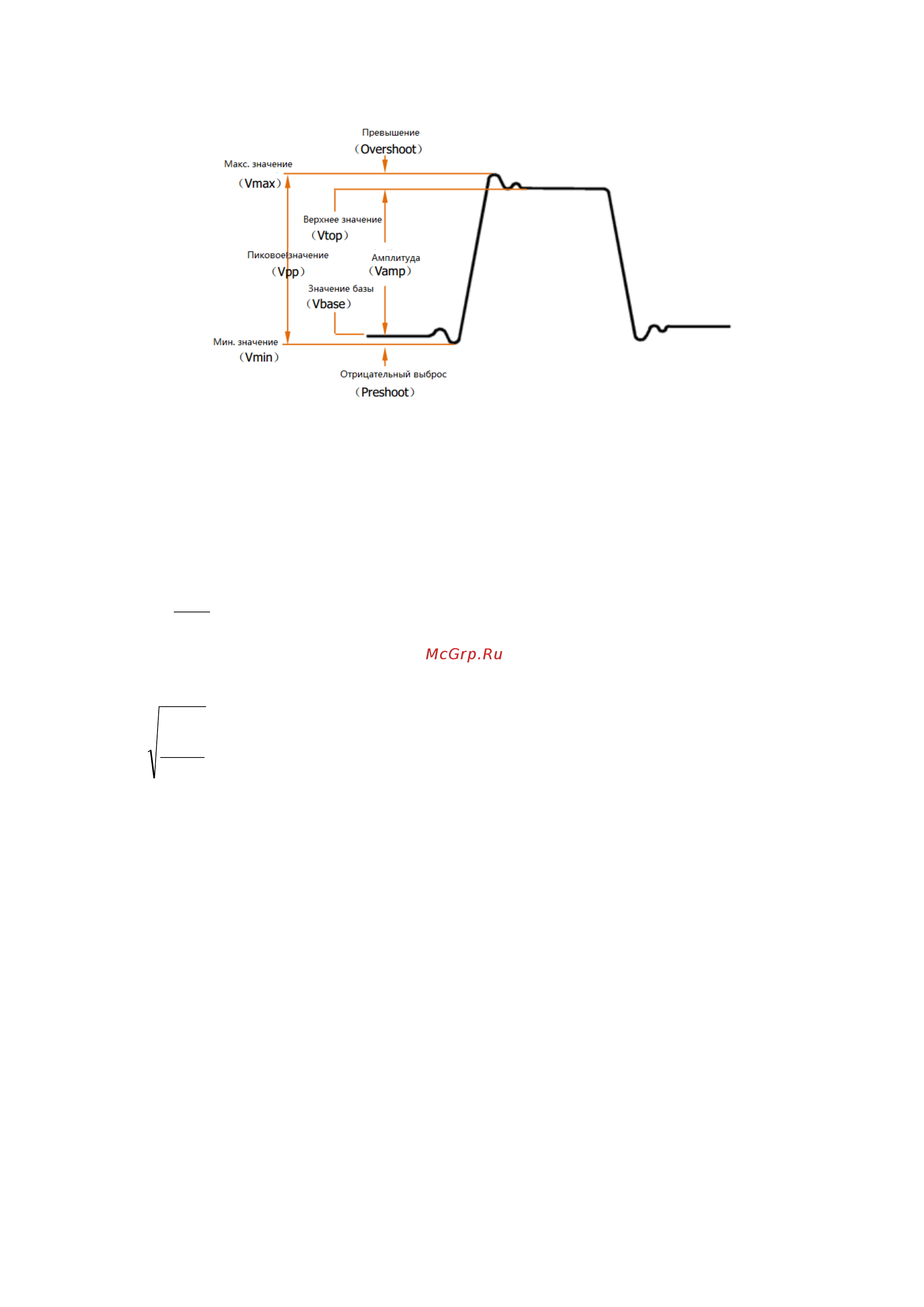

Параметры напряжения
• Максимальное значение: значение напряжения от наивысшей точки сигнала до GND (земли).
• Минимальное значение: значение напряжения от наинизшей точки сигнала до GND (земли).
• Пиковое значение: значение напряжения от наивысшей точки сигнала до самой низшей точки.
• Верхнее значение: значение напряжения от плоской верхушки сигнала до GND (земли).
• Значение базы: значение напряжения от плоского основания сигнала до GND (земли).
• Амплитуда: значение напряжения от верхнего основания до нижнего основания сигнала.
• Среднее значение: среднее арифметическое на всем сигнале или на участке выбранного канала
n
Среднее
x
i
∑
=
, где x
i
- это по счету i точка измерений, n - это значение пересчета.
• Среднеквадратичное значение: среднеквадратичное значение на всем сигнале или на участке
выбранного канала.
n
RMS
n
i
i
x
∑
=
=
1
2
, где x
i
– i-ая точка измерений, n - это количество точек измерения.
• Превышение (выброс): отношение разности и амплитуды максимального значения и верхнего значения
сигнала.
• Отрицательный выброс: отношение разности и амплитуды минимального значения и значения базы
сигнала.
