RIGOL 1. Введение
Руководство пользователя DS4000
18

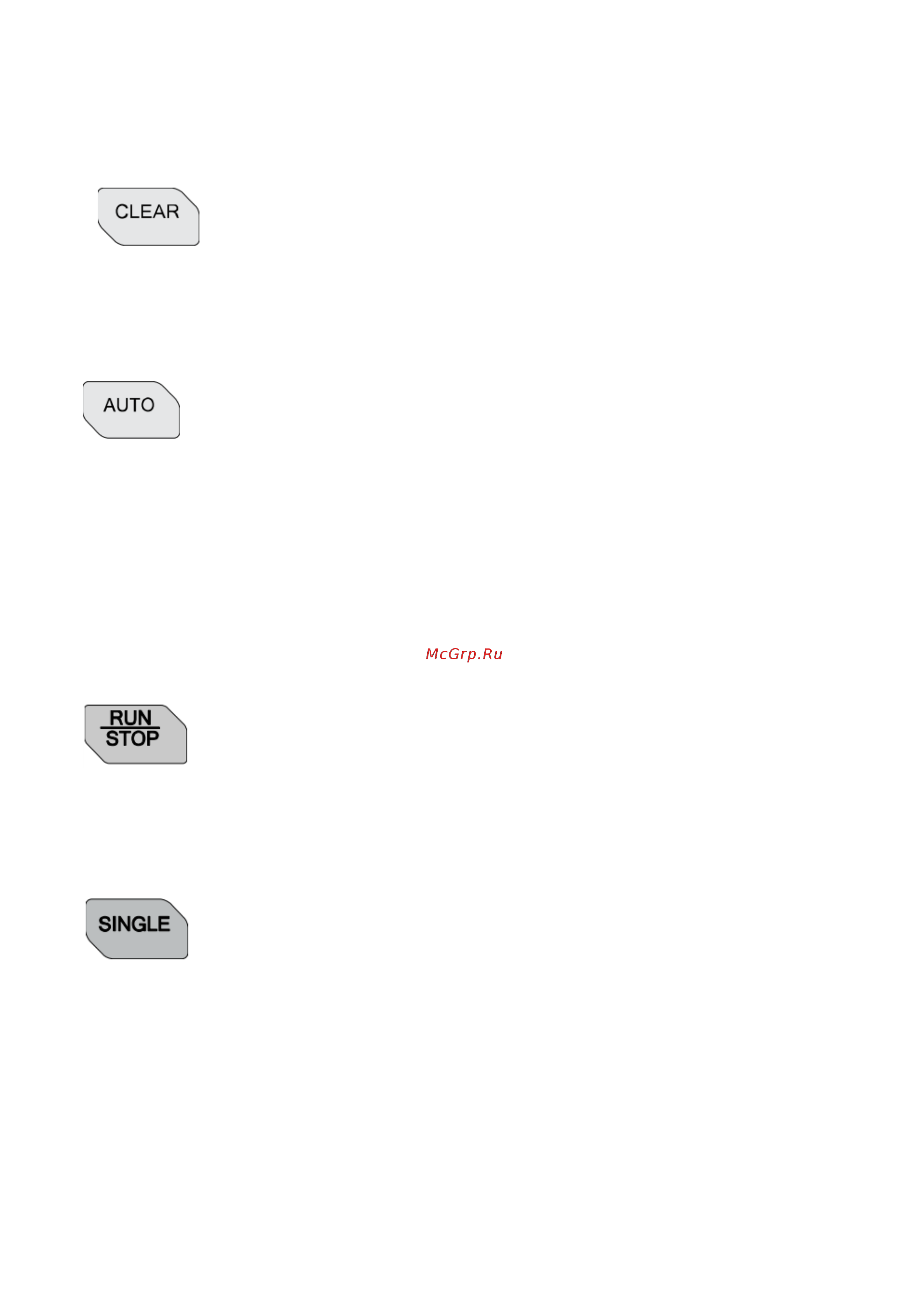

Полное обнуление
Нажатие на данную клавишу стирает все сигналы на экране. Если осциллограф находится
в режиме RUN, то сигналы продолжат отображаться.
Автоматическое отображение сигналов
Нажатие на данную клавишу подключает функцию автоматической настройки сигналов.
Осциллограф на основании автоматического регулирования вертикальной шкалой входного
сигнала, горизонтальной временной развертки и метода запуска производит отображение
сигналов, достигающее идеального состояния, а также предоставляет функцию быстрого
измерения параметров, подробнее см. в разделе “Быстрое измерение AUTO”
Внимание: по требованиям применения автоматической настройки частота измеряемого сигнала должна
быть не менее 50 Гц, коэффициент заполнения более 1%, минимальная амплитуда 20 mVpp, в случае
превышения пределов данных параметров после нажатия клавиши появится окно “AUTO не действительно”,
а также возможно в меню не будет отображена функция быстрого измерения параметров.
Оперативное управление
После нажатия на данную клавишу режим работы осциллографа станет “Запуск” или “Стоп”.
В режиме “Запуск” загорится желтая лампа данной клавиши. В режиме “Стоп” загорится
красная лампа данной клавиши.
Однократный запуск
Нажатие на данную клавишу переключит режим запуска осциллографа в режим “Single”. В
режиме единичного запуска при удовлетворении условий запуска осциллограф производит
однократное возбуждение и останавливается.
