10. Запись сигнала RIGOL
Руководство пользователя DS4000
13
Анализ на основании норм допусковой проверки
Нажав на клавишу Режим анализа, выберите “Допусковая проверка”, затем при помощи нижеописанного
метода можно настроить шаблон на время анализа на основании норм допусковой проверки.
1. Горизонтальное регулирование
Нажав на данную клавишу, при помощи
отрегулируйте горизонтальный порог, допустимый предел
регулирования от 0.02 div до 4.00 div. В процессе регулирования в интерфейсе появятся 2 кривые,

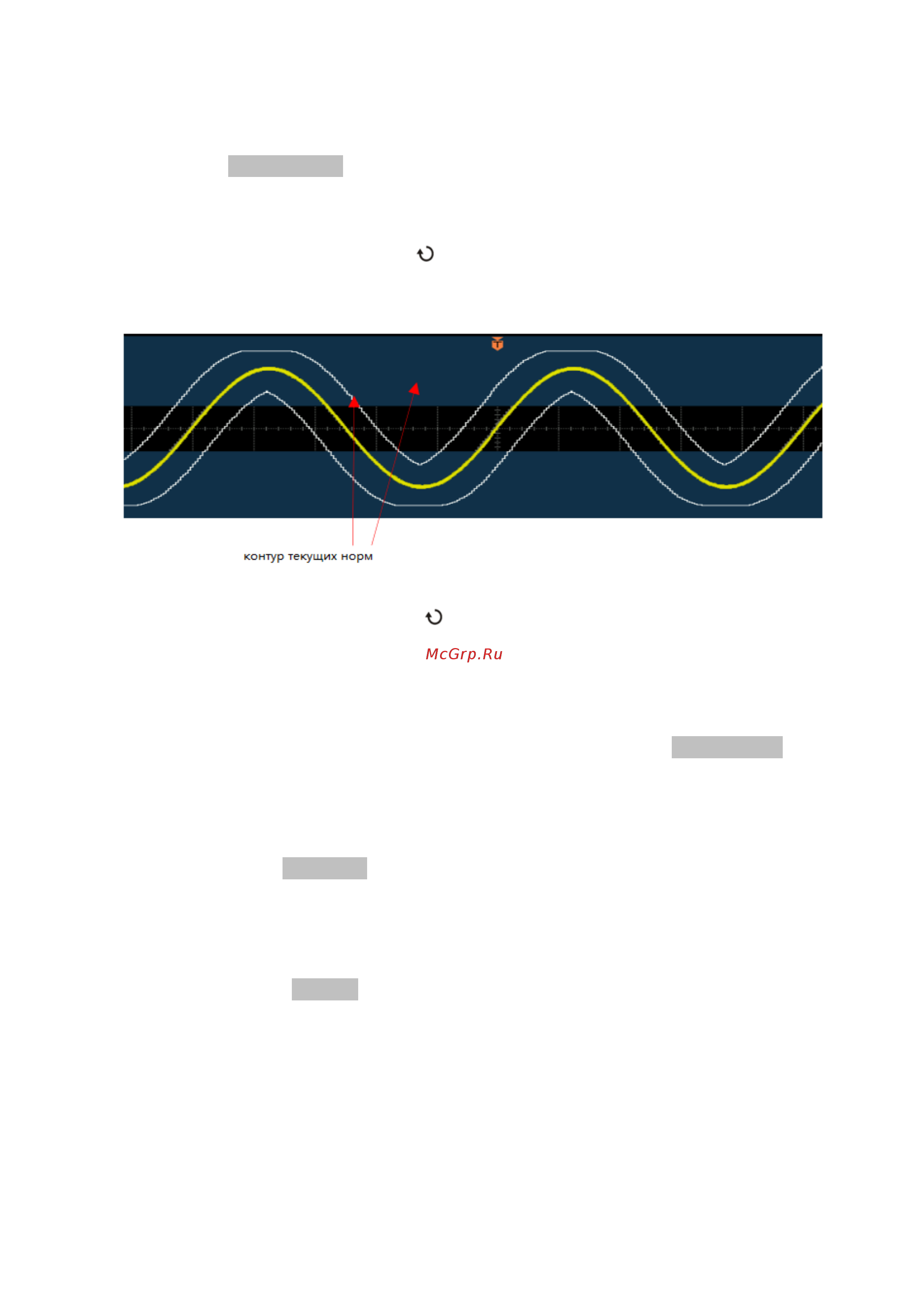

которые будут показывать контур текущих норм.
2. Вертикальное регулирование
Нажав на данную клавишу, при помощи
отрегулируйте вертикальный порог, допустимый предел
регулирования от 0.03 div до 4.00 div. В процессе регулирования в интерфейсе появятся 2 кривые,
которые будут показывать контур текущих норм.
3. Создание норм
Нормы, т.е. шаблоны, применяемые для анализа сигналов. Нажав на клавишу Создание норм, позволит
незамедлительно применить созданные в текущий момент нормы (горизонтальное регулирование и
вертикальное регулирование).
4. Сохранение
Нажмите на клавишу Сохранить, это позволит войти в интерфейс сохранения файлов. Пожалуйста,
сохраняйте файлы норм тестирования на встроенную или внешнюю память, ознакомившись с
соответствующим описанием в главе “Сохранение и выборка”.
5. Выборка
Нажмите на клавишу Выборка, это позволит войти в интерфейс выборки файлов. Пожалуйста,
переносите нормы тестирования на оперативную память прибора, ознакомившись с соответствующим
описанием в главе “Сохранение и выборка”.
