RIGOL 10. Запись сигнала
Руководство пользователя DS4000
4
Непрерывная запись
Функция записи сигнала в MSO4000/DS4000 снабжена режимом “непрерывной записи”. При включении
данного режима осциллограф циклично записывает сигналы в реальном времени в соответствии с глубиной
памяти. Протяженность записываемых сигналов ограничена глубиной памяти, данные ранее записанных
сигналов будут закрыты данными записанных позже сигналов. При включении данного режима запрещены к
использованию такие функции осциллографа, как “допусковая проверка” и “методы получения
осциллограмм”, “метод дискретизации”, “глубина памяти”, остальные же операции не подвергаются
влиянию.
Нажмите на Record → Режим, при помощи выберите “непрерывная запись”, затем клавиша записи
сигналов на передней панели станет красной, осциллограф начнет запись сигналов в реальном времени в
соответствии с текущей глубиной памяти. Нажатие на клавишу RUN/STOP приведет к тому, что
осциллограф остановит запись. В это время Вы можете воспроизвести или проанализировать сигнал.
Режим непрерывной записи помогает получить случайные аномальные сигналы в процессе пробной
эксплуатации. Ниже следует описание примеров применения данного режима.

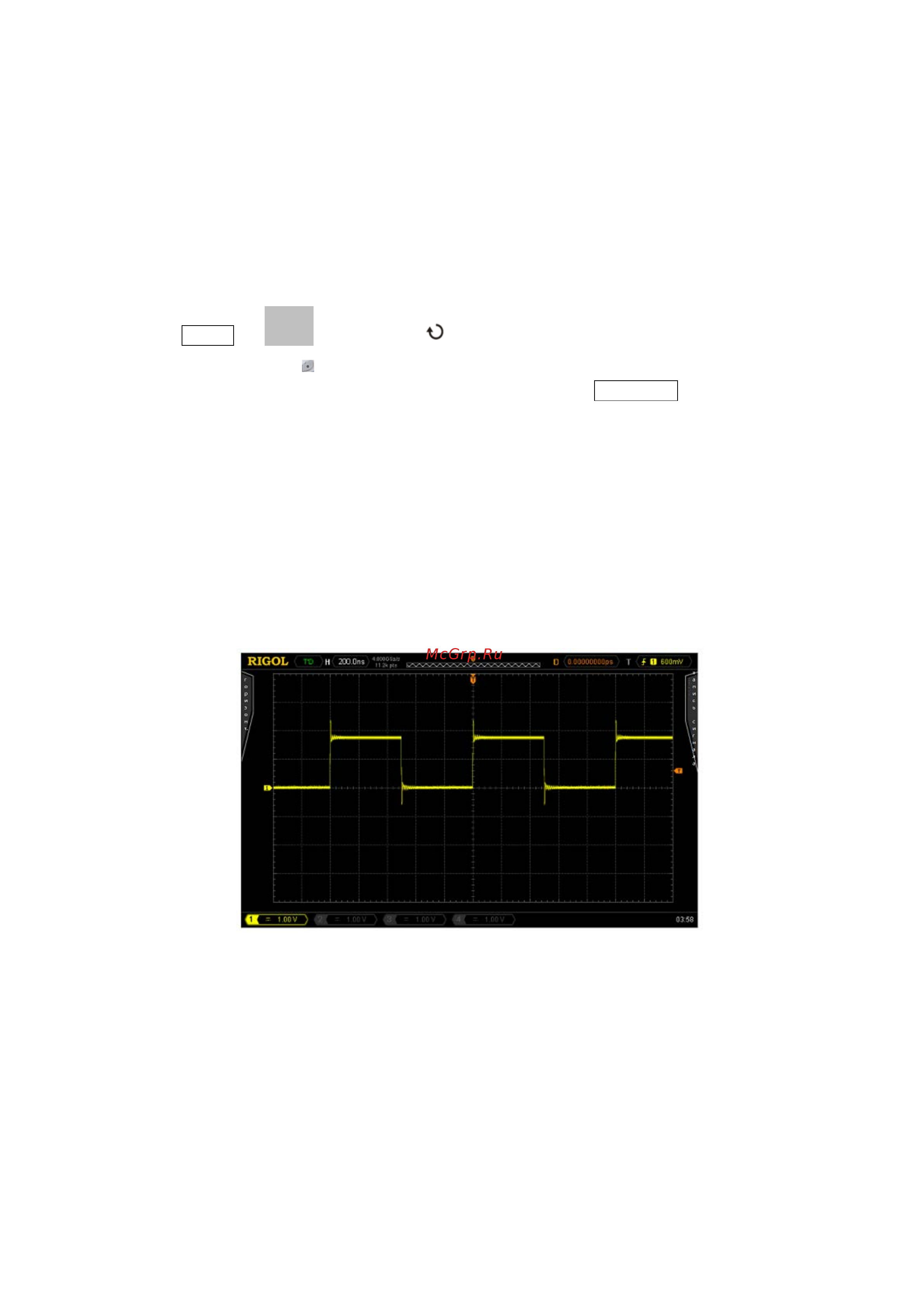

При помощи MSO4000/DS4000 (CH1) происходит наблюдение за одним прямоугольным сигналом. В данном
сигнале имеется определенное превышение (выброс), а также возможно накладывание аномальных
импульсов.
При помощи пробника выходной порт сигнала подсоедините к CH1 осциллографа. Отрегулируйте
осциллограф до стабильного запуска.
Включите режим непрерывной записи.
