RIGOL 6. Проведение измерений
Руководство пользователя DS4000
4
• При помощи Горизонтально POSITION и Горизонтально SCALE также можно
отрегулировать горизонтальное смещение и горизонтальную шкалу результата вычислений.

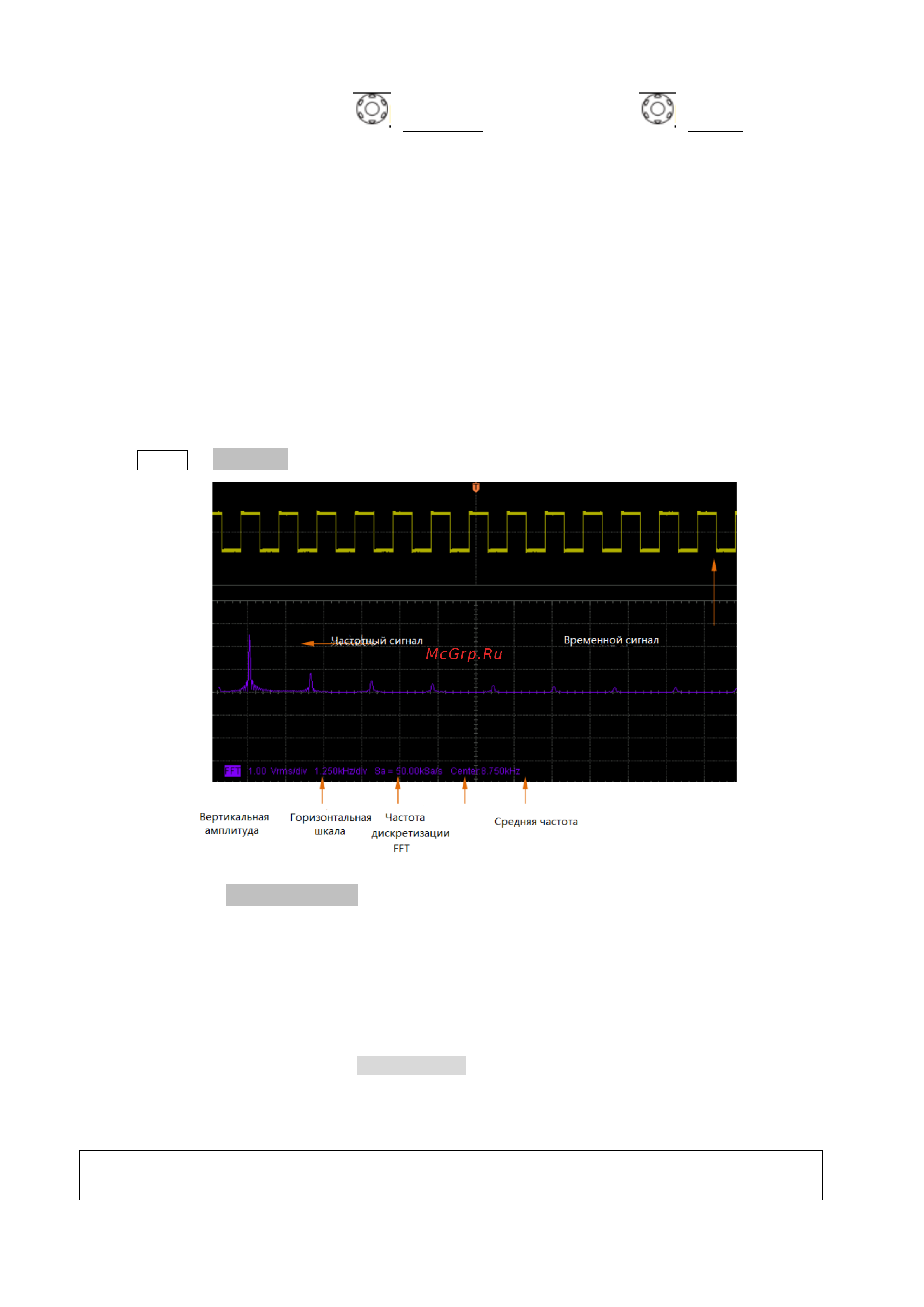

Быстрое преобразование Фурье (FFT)
Производится быстрое преобразование Фурье сигнала заданного источника, сигнал временного диапазона
преобразуется в сигнал частотного диапазона. Используя быстрые преобразования Фурье удобно
производить следующие операции:
• измерение гармонической составляющей и искажения в системе
• измерение характеристики помех в источнике постоянного тока
• анализ колебаний
Нажав MATH → Операции, выберите “FFT”, затем можно настроить параметры FFT вычислений.
1. Выбор источника:
Нажав на клавишу Выбор источника, выберите необходимый канал, возможно установить CH1, CH2, CH3
или CH4.
2. Выбор функции-окна
При помощи функции-окна можно эффективно снизить эффект утечки частотного спектра. MSO4000/DS4000
предоставляет 4 вида оконных функций FFT, особенности и подходящие для измерений сигналы каждого
вида оконных функций различаются. Выбор производится на основании измеряемых сигналов и их
особенностей. Нажав на клавишу Функция-окно, выберите необходимую функцию, по умолчанию
действует “Rectangle”.
Табл. 6-1. Оконные функции
Функция-окно Особенности Подходящая для измерений
осциллограмма
