5. Запуск осциллографа RIGOL
Руководство пользователя DS4000
33
Запуск по шине USB
Запуск производится по началу пакета данных дифференцированных линий данных USB (D+ и D-), концу
пакета, завершению возврата в исходное состояние, входу или выходу из состояния приостановки. Данный

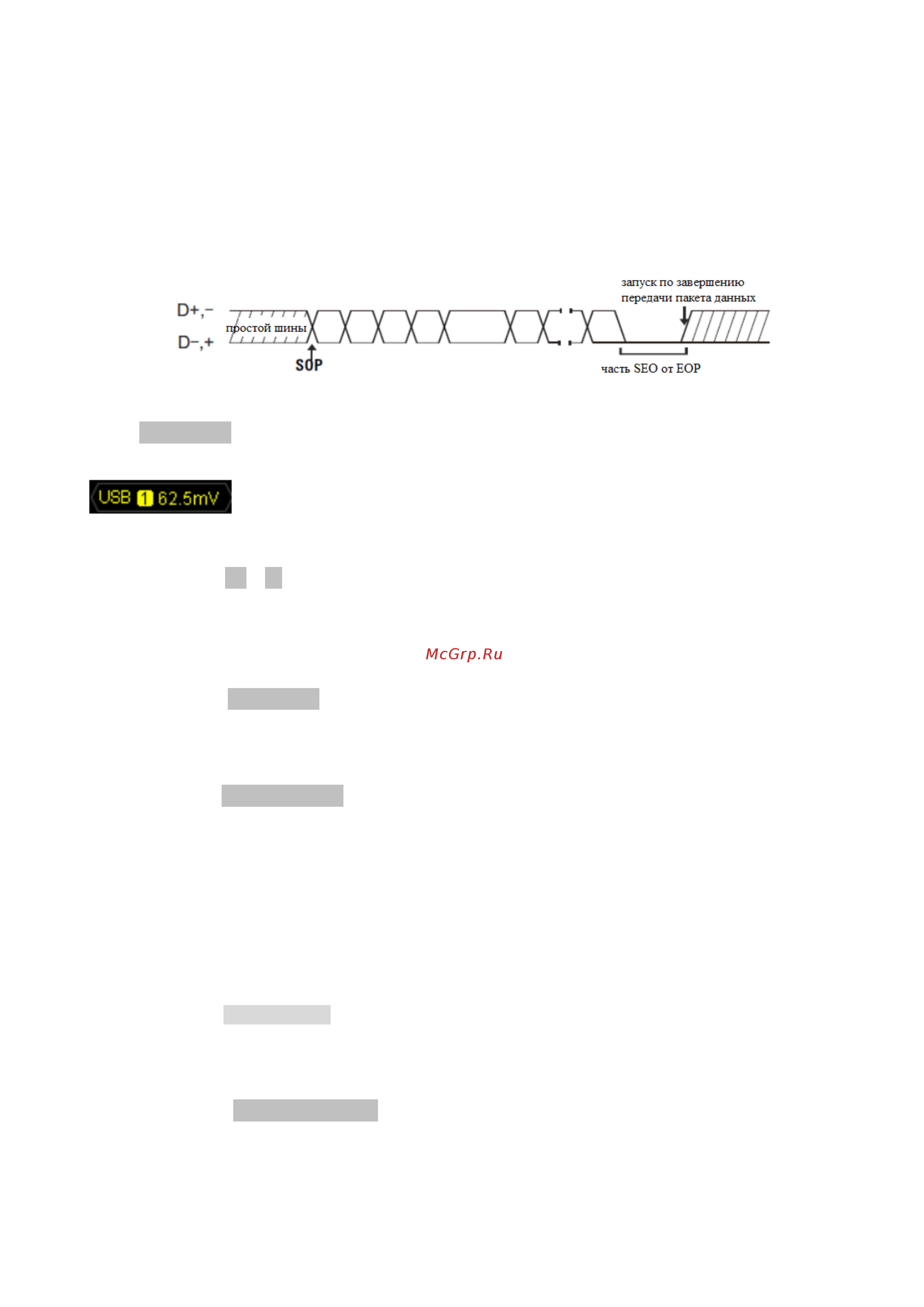

тип запуска поддерживает низкую скорость и полную скорость USB. Ниже показана схема протокола
передачи данных USB.
Тип запуска:
Нажав Тип запуска, выберите “USB”. В это время в правом верхнем углу экрана появится информация о
настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавиши D+ и D-, поочередно задайте источник данных для информационных кабелей D+ и D-. В
качестве источника запуска можно выбрать CH1-CH4. Текущий источник отображается в правом верхнем
углу экрана.
Скорость передачи сигнала:
Нажав на клавишу Тип запуска, выберите скорость сигнала - “низкая скорость” (1.5 Мбит/с) или “полная
скорость” (12 Мбит/с).
Условия запуска:
Нажав на клавишу Усл ов ия запуска, выберите необходимое условие запуска.
• Начало пакета: запуск по биту синхронизации начала пакета данных (SOP).
• Окончание пакета: запуск по окончанию части SEO конца пакета данных (EOP)
• Завершение возврата в исходное состояние: запуск при SEO, превышающем 10 мс.
• Вход в состояние приостановки: запуск при превышении временем простоя шины значения в 3 мс.
• Выход из состояния приостановки: запуск при превышении временем выхода из состояния простоя
значения в 10 мс.
Метод запуска:
Нажав на клавишу Метод запуска, выберите среди типов запуска автоматический, обычный или единичного
действия в качестве метода запуска. Загорится соответствующий индикатор текущего типа запуска.
Настройка запуска:
Нажав на клавишу Настройка запуска, настройте параметры данного вида запуска: тип связи запуска,
задержку запуска и снижение уровня шума.
Уровень запуска:
