RIGOL 7. Декодирование протоколов
Руководство пользователя DS4000
10

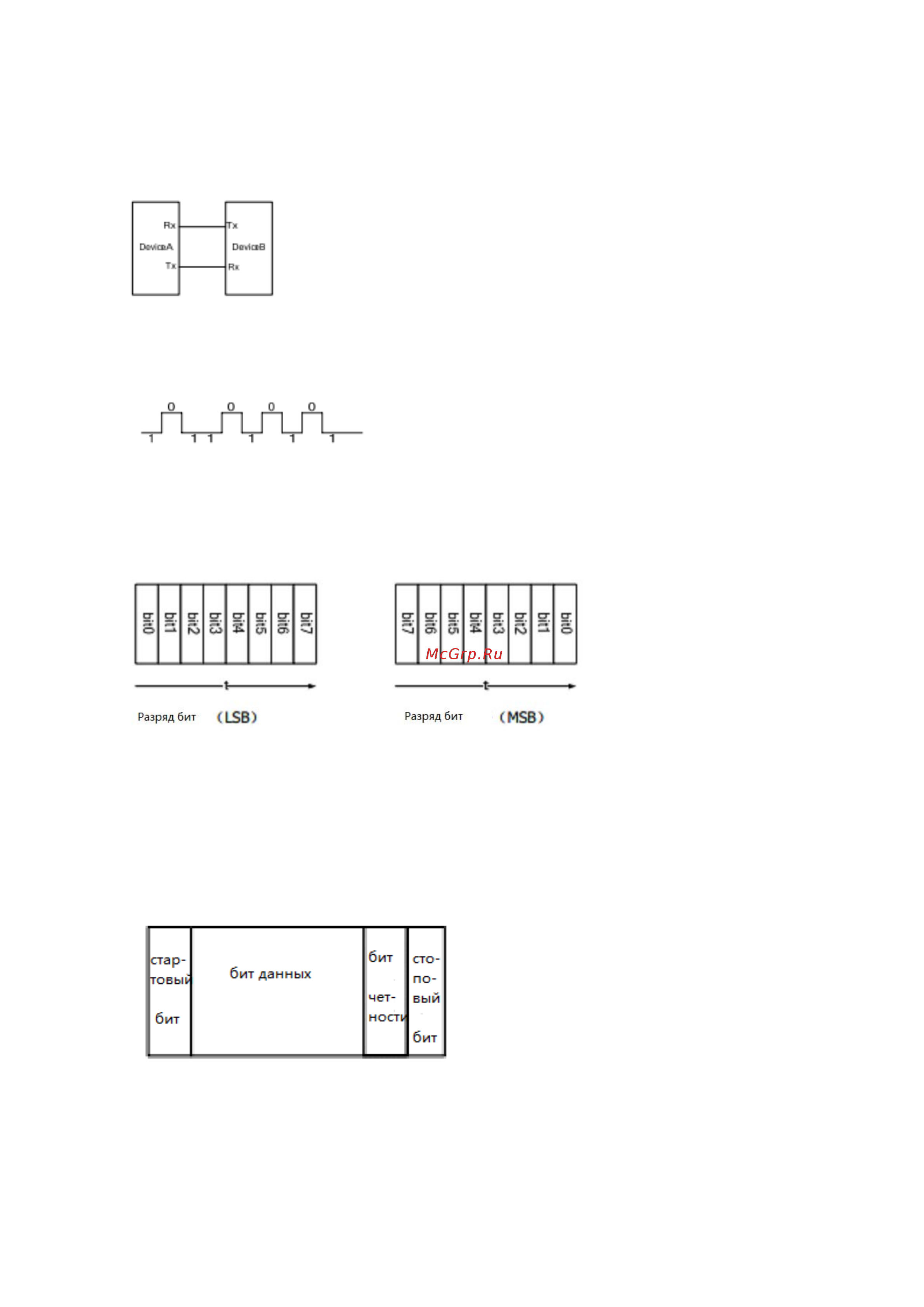

Декодирование RS232 (опция)
Последовательная шина RS232 образуется комбинацией линии передачи данных (TX) и линии приема
данных (RX).
В промышленных стандартах RS232 используется “отрицательная логика”, т.е. максимальным логическим
уровнем является “0“, нижним уровнем является логическая “1”.
По умолчанию RS232 использует последовательность передачи LSB (Least Significant Bit, минимальный
действительный бит), т.е. сначала происходит передача низкого бита данных. А при MSB (Most Significant Bit,
максимальный действительный бит) сначала происходит передача высокого бита данных.
В RS232 для обозначения скорости передачи используется скорость передачи данных в бодах (т.е. количество
передачи в битах на каждую сек.: bits per second).
Часто используемые скорости передачи данных в бодах: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps,
57600bps и 115200bps.
В RS232 необходимо настроить стартовый бит, битность данных, бит четности (по выбору) и стоповый бит
для каждого кадра.
