RIGOL 12. Сохранение и выборка
Руководство пользователя DS4000
14

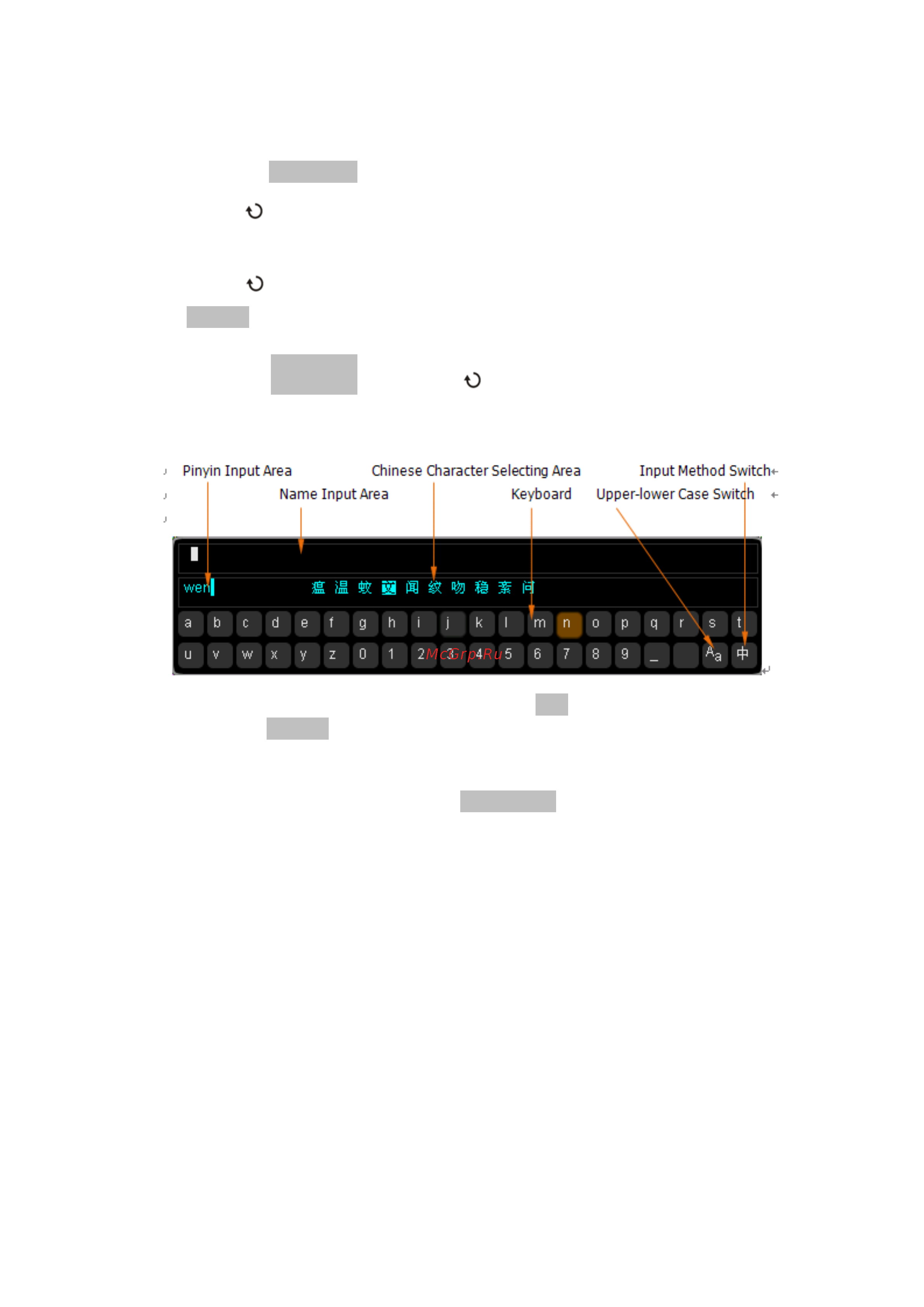

Метод ввода на китайском языке
Пример: создайте файл или папку с именем “文件名”.
1. Нажмите клавишу Клавиатура.
1) При помощи
выберите метода ввода “Китайский”. Внимание: в меню в правой части экрана
добавится пункт “иероглифы”.
2) При помощи
введите транскрипцию “wen”. Если ввод транскрипции ошибочен, нажатием на
клавишу Удалить, можно удалить уже введенную транскрипцию. После ввода “wen” в “участке ввода
иероглифов” появится серия иероглифов.
3) Нажмите клавишу Иероглифы, при помощи выберите и введите “文”.
4) Аналогичным методом введите “件” и “名”.
2. В процессе ввода имени Вы можете, нажав на клавишу Имя, выбрать “Участок ввода имени”, затем,
нажав на клавишу Уда лить, по одному удалить символы данного участка, находящиеся слева от
курсора.
3. По завершению ввода нажмите клавишу Подтвердить, осциллограф создаст папку или файл
установленного типа с данным именем в текущей директории.
