RIGOL 6. Проведение измерений
Руководство пользователя DS4000
12

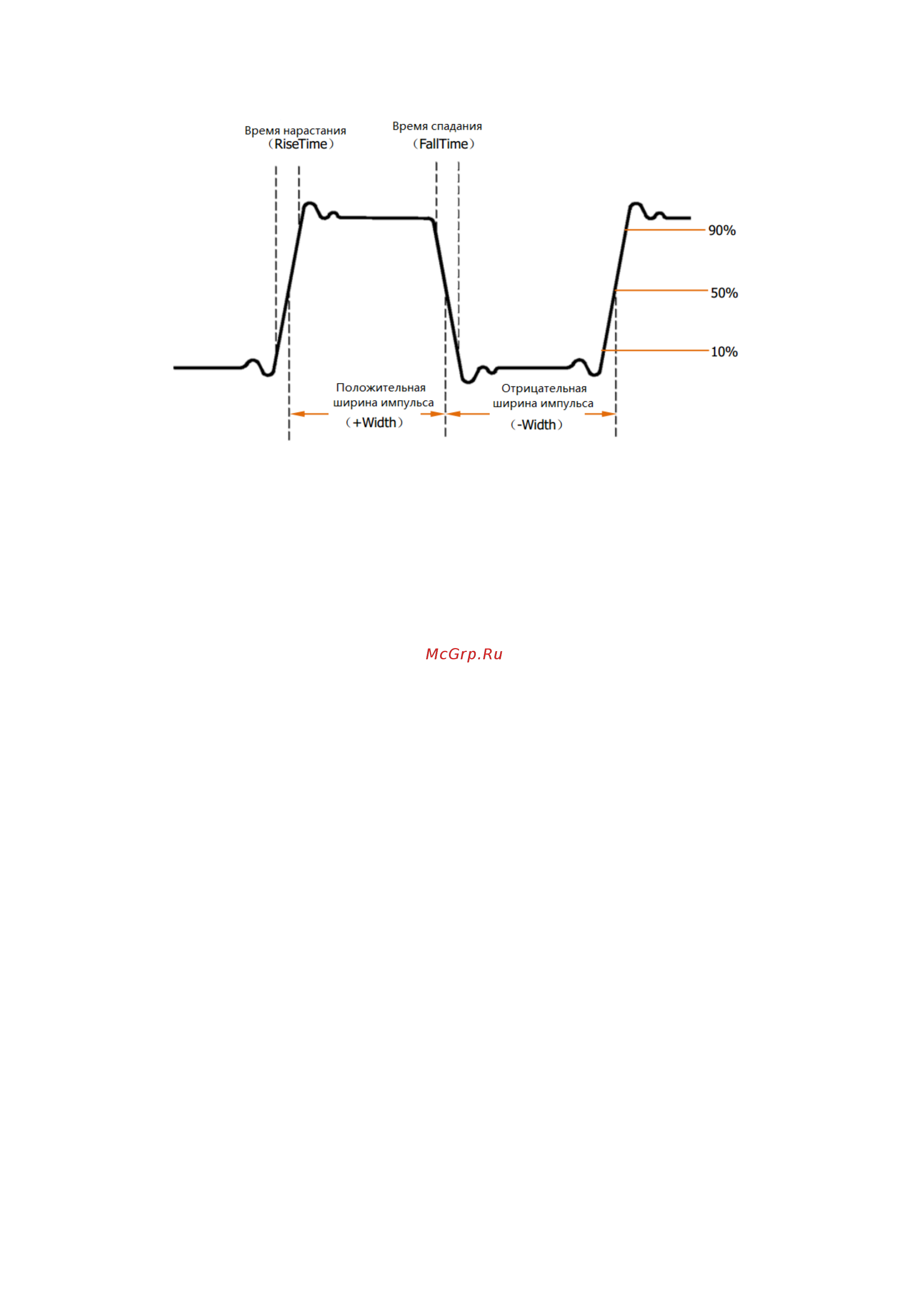

Параметры времени
1. Период: обозначает время между точками пересечения двух пороговых величин последовательных и
однополярных краев.
2. Частота: обозначает обратное число периода.
3. Время нарастания (передний фронт): время, необходимое для повышения амплитуды сигнала с 10% до
90%.
4. Время спадания (задний фронт): время, необходимое для понижения амплитуды сигнала с 90% до 10%.
5. Положительная ширина импульса: разность времени от места 50% пороговой величины переднего
фронта импульса до приближенного места к пороговой величине 50% заднего фронта.
6. Отрицательная ширина импульса: разность времени от места 50% пороговой величины заднего фронта
импульса до приближенного места к пороговой величине 50% переднего фронта.
7. Положительный коэффициент заполнения: отношение положительной ширины импульса и периода.
8. Отрицательный коэффициент заполнения: отношение отрицательной ширины импульса и периода.
