6. Проведение измерений RIGOL
Руководство пользователя DS4000
11
Измерение 22 параметров при помощи одной кнопки
В левой части экрана нажмите на клавишу MENU, это позволит открыть меню измерений 22 параметров
сигнала, затем, нажав на клавишу соответствующего меню, можно незамедлительно произвести измерения
“при помощи одной кнопки”, результаты измерений будут отображены в нижней части экрана.
Ярлыки времени и напряжения в пунктах измерений, а также результаты измерений на экране всегда
маркируются одним цветом с измеряемым в данный момент каналом (Measure → Выбор источника), а
пункты измерения отсрочки и фазы всегда маркируются зеленым цветом.

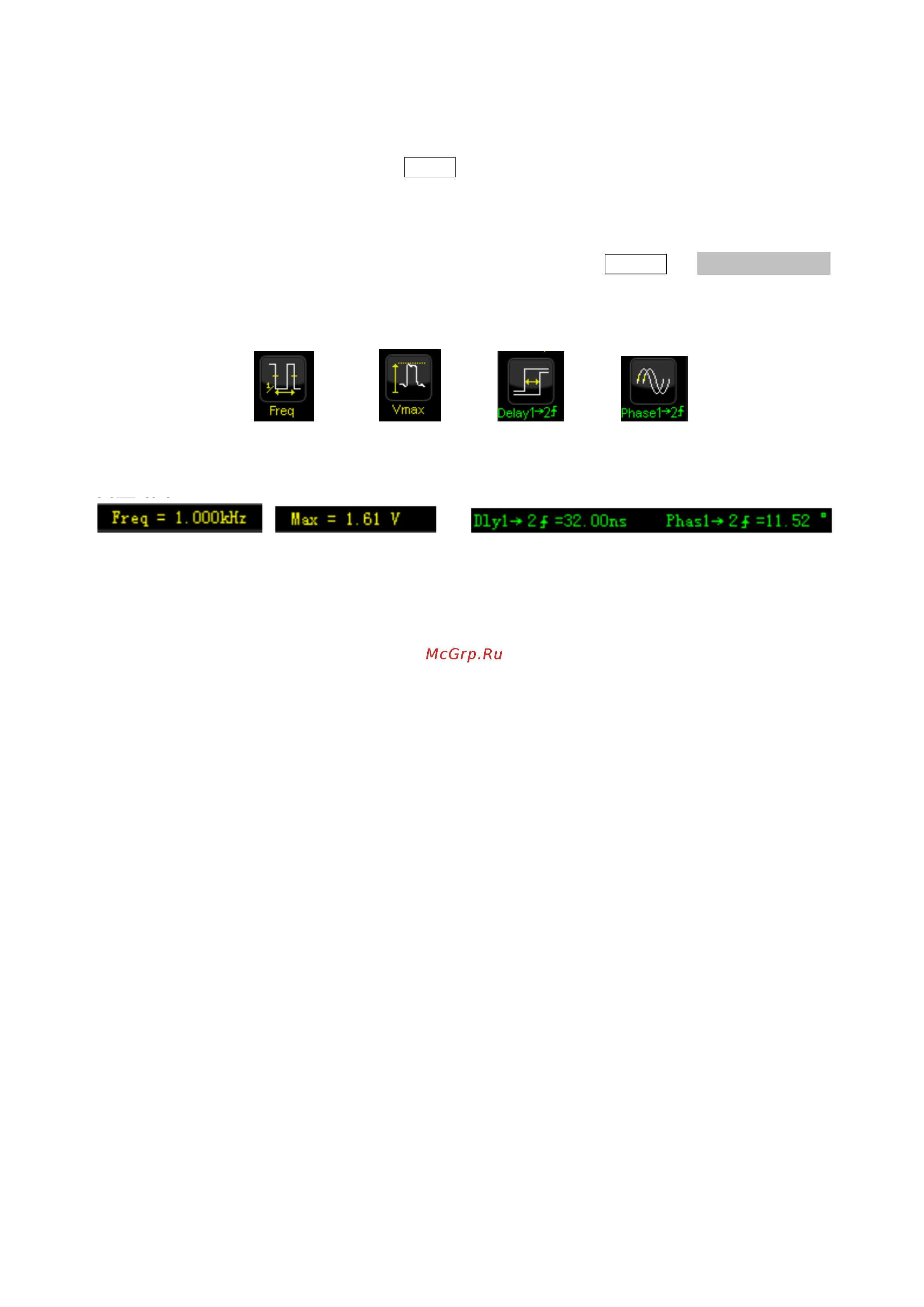

К примеру:
Ярлыки параметров:
Результаты измерений:
Внимание: если измерения отображаются как “*****”, это означает, что в источнике текущих измерений
отсутствует входной сигнал, или результат измерений находится за пределами действительного диапазона.
(превышает или занижен).
