5. Запуск осциллографа RIGOL

Руководство пользователя DS4000

Метод запуска

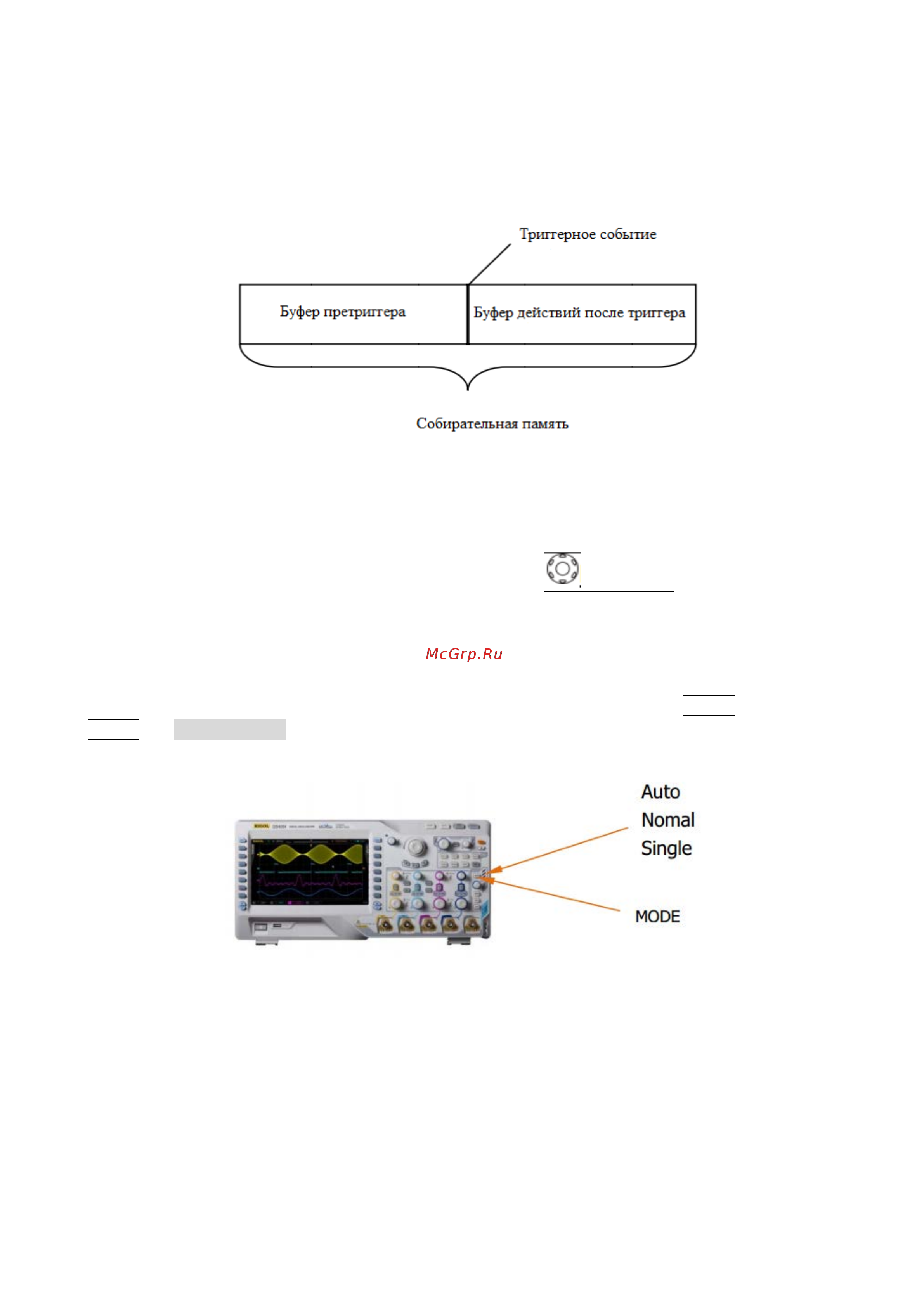

Метод запуска влияет на метод поиска триггера осциллографа. На нижеследующей схеме изображена схема

собирающего данные запоминающего устройства, где видно, что местоположение триггерного события

определяется настройками опорной точкой отсчета времени и настройкой задержки.

Претриггер/посттриггер:

Сбор данных до / после триггерного события. Обычно позиция триггера находится в горизонтальном центре

экрана, при полном отображении экрана можно отдельно наблюдать за информацией претриггера и

посттриггера в 7 клетках. При помощи Горизонтально

POSITION можно отрегулировать

горизонтальное смещение осциллограммы, просмотреть более подробную информацию о претриггере.

Таким образом, возможно овладеть информацией о сигнале до и после запуска. Например, захватив

возникший в электрическом контуре скачок анализом данных претриггера, можно выяснить причину этого

скачка.

В зоне управления запуском (TRIGGER) на передней панели нажмите на клавишу MODE или через меню

MENU → Метод запуска выберите необходимый тип запуска, загорится соответствующий индикатор

выбранного в текущий момент метода.

Auto (Автоматический запуск):

Осциллограммы отображаются вне зависимости от того, удовлетворены ли условия запуска. При отсутствии

входного сигнала отображается одна горизонтальная линия.

После выбора данного режима триггер сначала заполняет буфер претриггера, затем совершает поиск одного

действия триггера, одновременно продолжая заполнять данные. Во время поиска запуска заполнившие

сначала буфер претриггера данные переполняют и выдвигаются по принципу очереди «первым пришел -

первым обслужен (First Input First Out, FIFO)». После нахождения запуска буфер претриггера заключает в

себя собранные до возбуждения данные. Если запуск не найден, осциллограф приводит в действие

принудительный запуск. Если принудительный запуск бездейственен, осциллограф все же отображает
