RIGOL 12. Сохранение и выборка
Руководство пользователя DS4000
2
Система сохранения

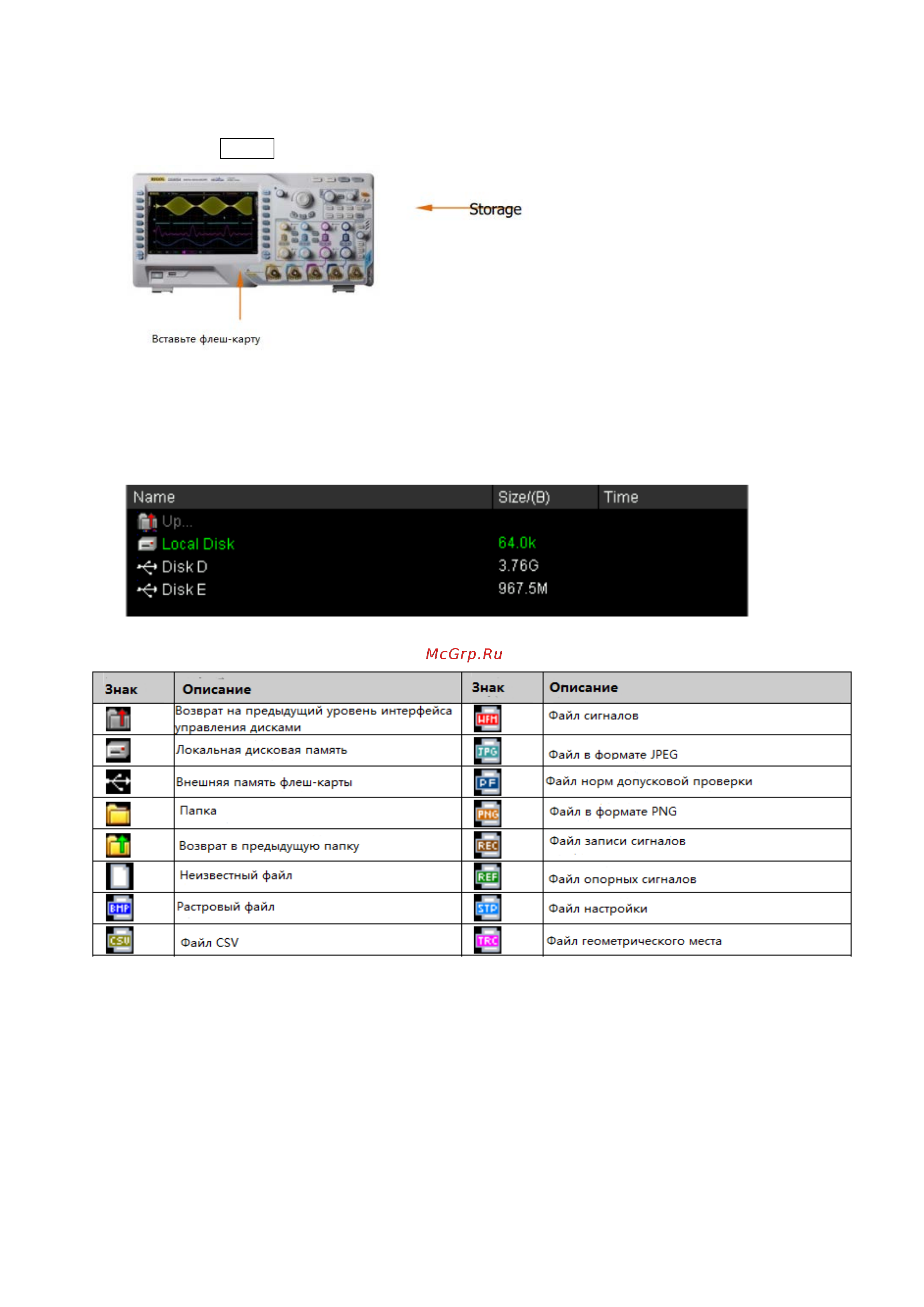

Нажмите клавишу Storage, это откроет интерфейс настройки сохранения и выборки.
Задняя и передняя панели данного осциллографа снабжены двумя разъемами USB Host, применяемыми для
подсоединения флэш-карты в целях внешнего сохранения. Все подсоединенные флэш-карты обозначаются
как “Disk D” (передняя панель) и “Disk E” (задняя панель). На встроенную память прибора (Local Disk)
можно сохранить до 10 файлов настройки, кроме того можно сохранить 10 файлов опорных сигналов и 10
файлов норм допусковой проверки. Ниже изображен интерфейс выбора диска:
Табл. 12-1. Возможные условные знаки
