3. Настройка горизонтальной системы RIGOL
Руководство пользователя DS4000
9
Эталоны по горизонтали
Эталон по горизонтали - это основательная базовая позиция проведения расширения или сжатия сигнала на
экране во время регулирования Горизонтально SCALE. В режиме Y-T (в режимах X-Y и Roll данная
функция отсутствует) в зоне горизонтального управления (HORIZONTAL) на передней панели нажмите
MENU → Эталон по горизонтали и выберите необходимый эталон. По умолчанию действует “Центр
экрана”.

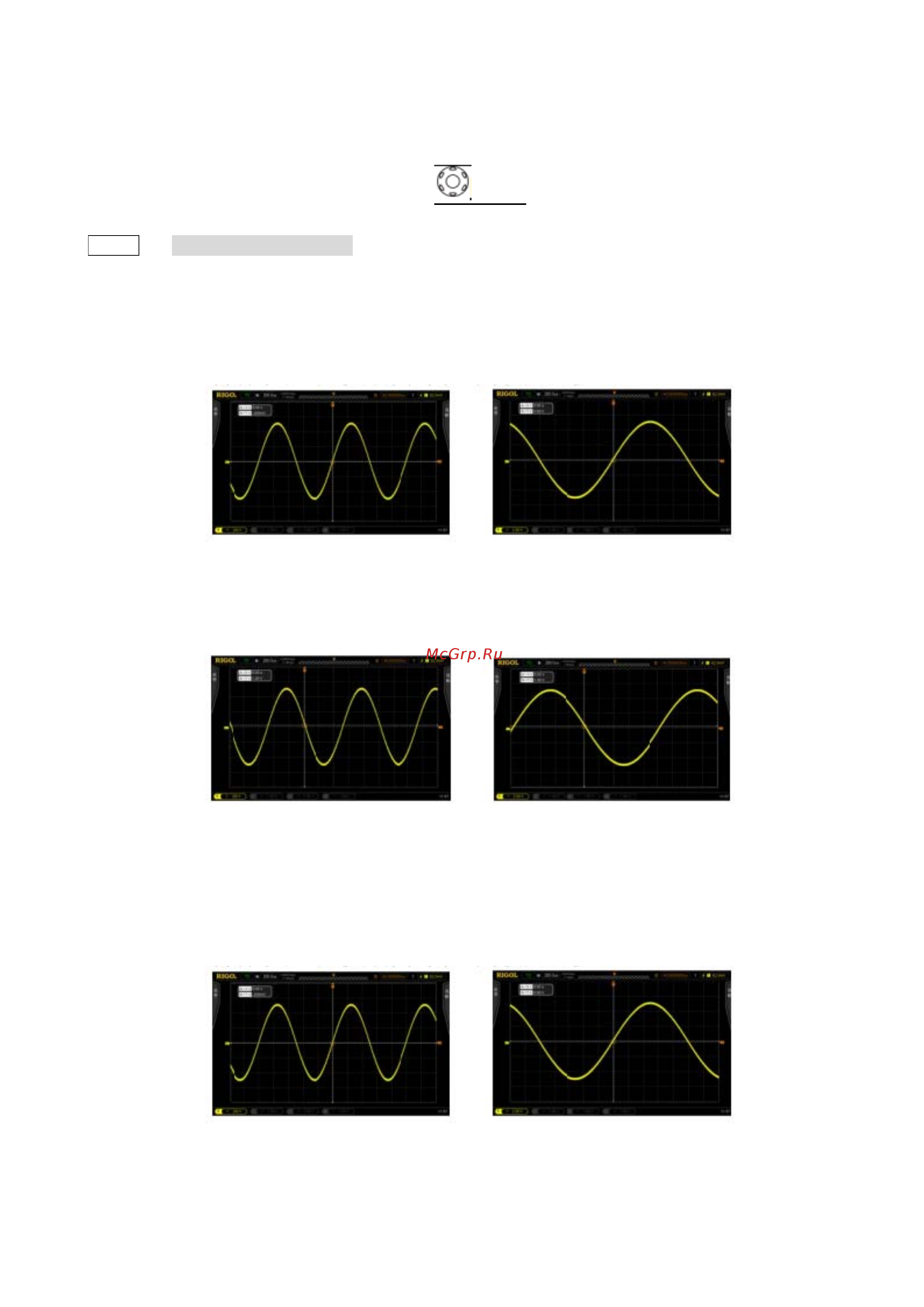

1. Центр экрана
Во время изменения горизонтальной временной развертки сигнал горизонтально расширяется или
сужается вокруг центра экрана.
2. Положение запуска
Во время изменения горизонтальной временной развертки сигнал горизонтально расширяется или
сужается вокруг точки запуска.
3. Пользовательские настройки
Во время изменения горизонтальной временной развертки сигнал горизонтально расширяется или
сужается вокруг позиции, заданной пользователем. В горизонтальном направлении экрана максимально
отображается 700 точек, в левой части 350, в правой части -350. Например, заданная справочная позиция
150:
