RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
16
Запуск по градиенту
Запуск по положительному или отрицательному градиенту в установленное время.
Тип запуска:
Нажав Тип запуска, выберите “Запуск по градиенту”. В это время в правом верхнем углу экрана появится
информация о настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник
отображается в правом верхнем углу экрана.
Внимание: только при выборе канала с подсоединенным сигналом в качестве источника запуска можно
добиться стабильного запуска.
Условия запуска по градиенту:
Нажав на клавишу Условия запуска по градиенту, выберите необходимые условия наклона.
• : запуск при условии, что время положительного градиента входного сигнала больше
установленного времени.
•
: запуск при условии, что время положительного градиента входного сигнала меньше
установленного времени.
•
: запуск при условии, что время положительного градиента входного сигнала больше нижнего
предела установленного времени и меньше верхнего предела установленного времени.
•
: запуск при условии, что время отрицательного градиента входного сигнала больше
установленного времени.
•
: запуск при условии, что время отрицательного градиента входного сигнала меньше
установленного времени.
•
: запуск при условии, что время отрицательного градиента входного сигнала больше нижнего
предела установленного времени и меньше верхнего предела установленного времени.
Настройка времени:

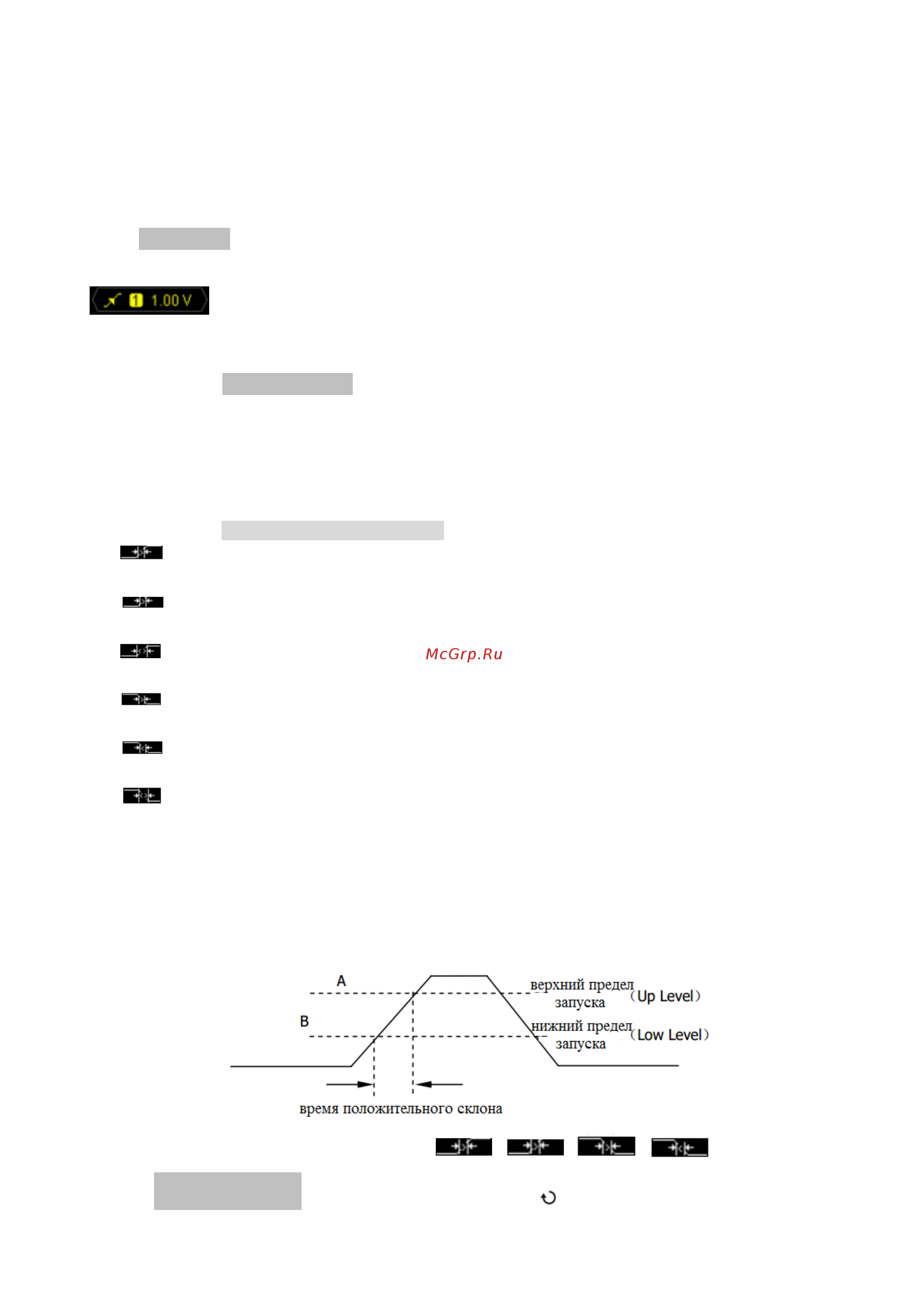

В данном осциллографе в качестве времени положительного градиента мы установили разницу времени
между двумя точками пересечения линий уровня запуска A и B с положительным фронтом. Как показано на
нижеследующем рисунке.
• При условиях запуска по градиенту
, , , , нажав на клавишу
Настройка времени, при помощи ручки управления введите необходимое значение, диапазон
