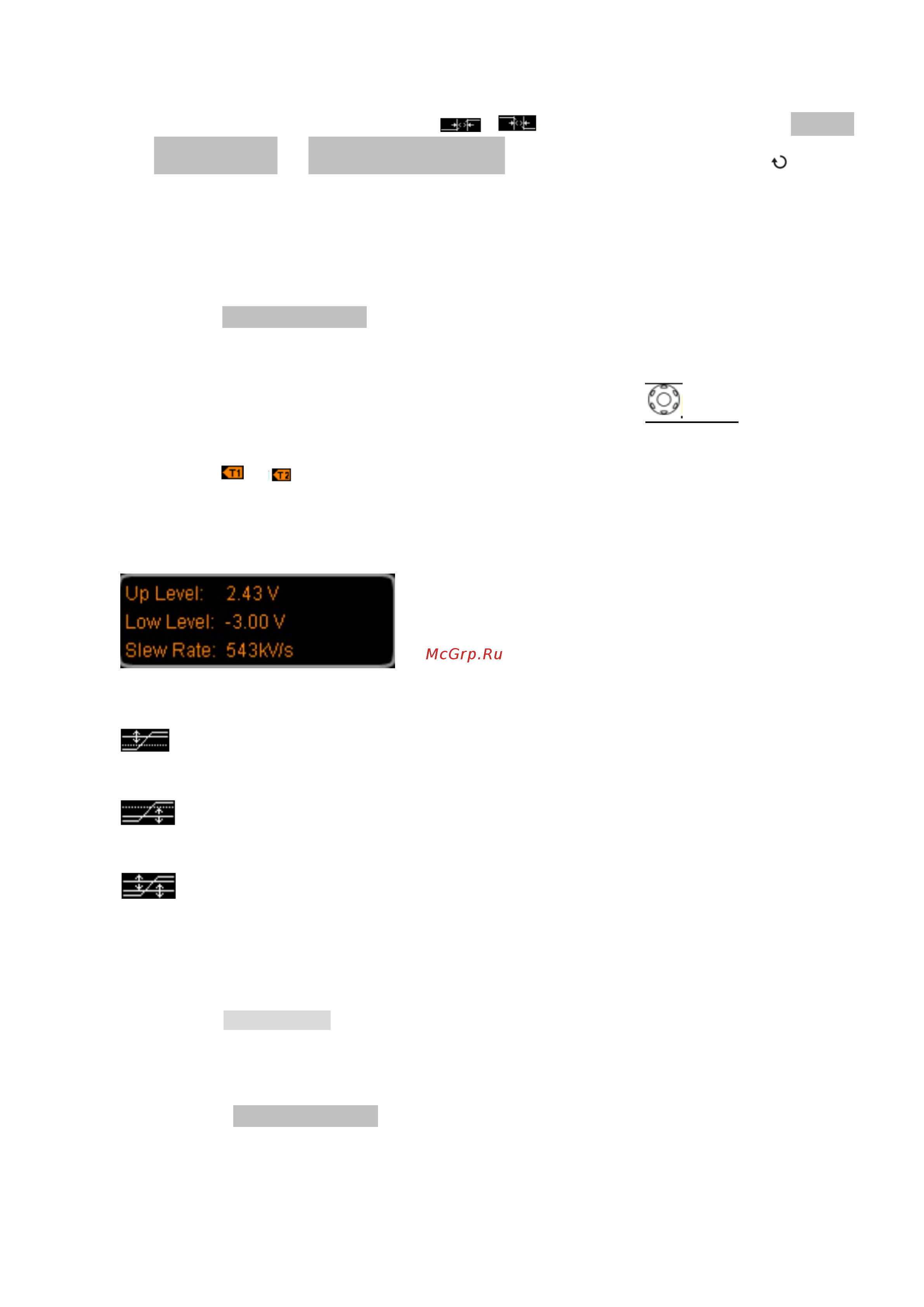

5. Запуск осциллографа RIGOL
Руководство пользователя DS4000
17
возможной настройки от 10 нс до 1 с.
• При условиях запуска по градиенту , , по отдельности нажав клавиши Верхний
предел времени и Нижний предел времени, при помощи ручки управления введите
необходимое значение, диапазон возможной настройки верхнего предела времени от 20 нс до 1 с,
диапазон возможной настройки нижнего предела времени от 10 нс до 999 мс. Обратите внимание,
что нижний предел времени должен быть меньше верхнего предела.
Вертикальное окно:
Нажав на клавишу Вертикальное окно, выберите необходимый тип вертикального окна, обратите внимание,
что в меню “Запуск по градиенту”, непрерывно нажимая на ручку управления запуском, Вы также можете
переключить тип “вертикального окна”.
Вы можете выбрать границу уровня запуска, затем при помощи Триггер
LEVEL отрегулировать
уровень запуска, в процессе регулирования на экране могут появиться две оранжевые линии уровня заруска
и условные знаки ( и ), которые будут двигаться вверх / вниз в соответствии ручке правления. В то же
время в левом нижнем углу экрана будет отображаться текущее значение уровня запуска и коэффициент
градиента, по завершении поворота ручки управления линии уровня запуска и условные знаки исчезнут
примерно через 2 с.
При выборе различных типов вертикального окна различается и метод регулирования уровня запуска:
•
: регулируется только верхний предел уровня запуска. В процессе регулирования “Up Level”
“Slew Rate” будут изменяться в реальном времени, а “Low Level” будет оставаться без изменений.
•
: регулируется только нижний предел уровня запуска. В процессе регулирования “Low Level”
“Slew Rate” будут изменяться в реальном времени, а “Up Level” будет оставаться без изменений.
•
: одновременное регулирование верхнего и нижнего пределов уровня запуска. В процессе
регулирования “Up Level” “Low Level” будут изменяться в реальном времени, а “Slew Rate” будет
оставаться без изменений.
Метод запуска:
Нажав на клавишу Метод запуска, выберите среди типов запуска автоматический, обычный или единичного
действия в качестве метода запуска. Загорится соответствующий индикатор текущего типа запуска.
Настройка запуска:
Нажав на клавишу Настройка запуска, настройте параметры данного вида запуска: тип связи запуска,
задержку запуска и снижение уровня шума.
