1. Введение RIGOL

Руководство пользователя DS4000

Краткое описание функций передней панели

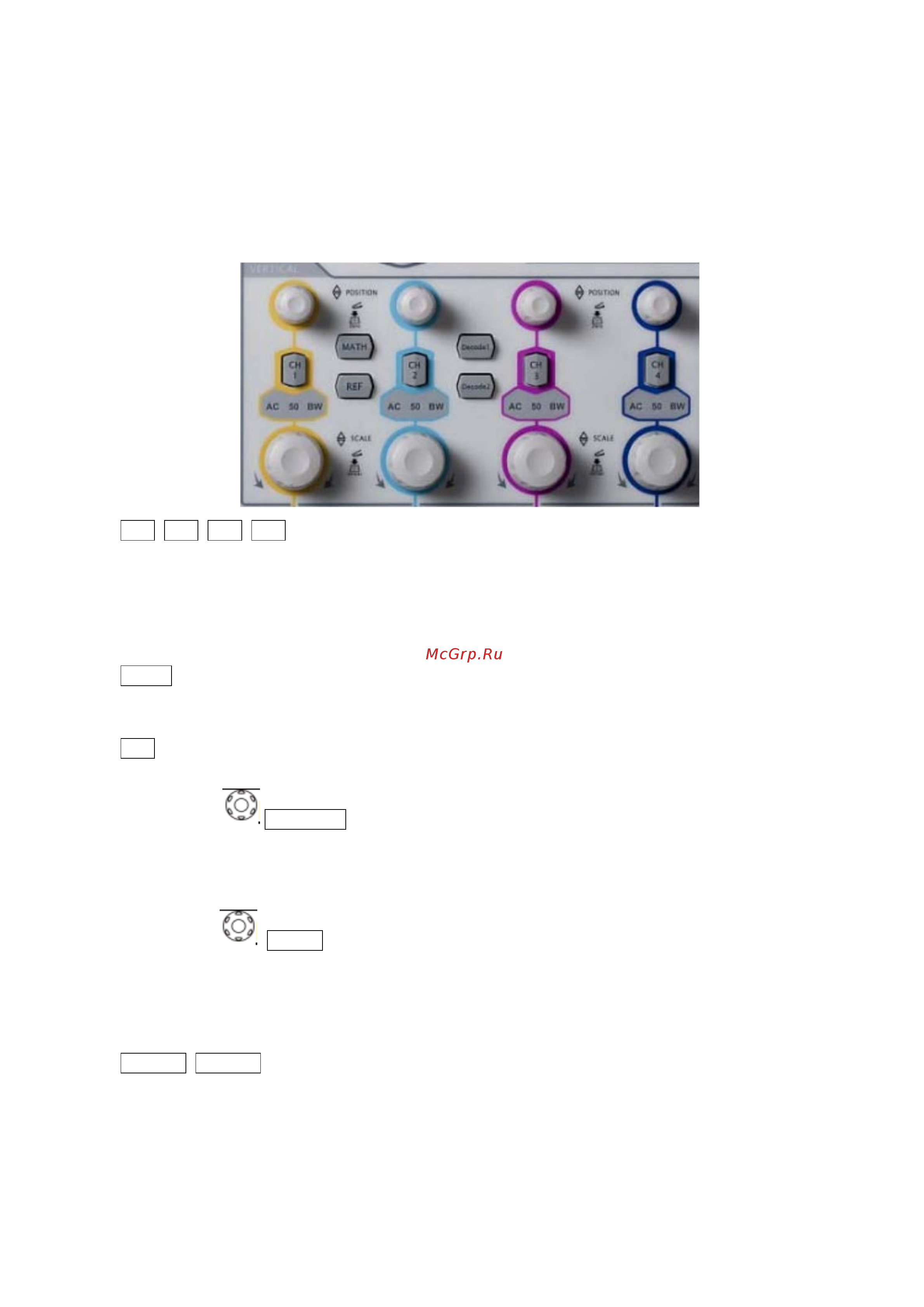

Вертикальное управление

В MSO4000/DS4000 для 4-х аналоговых каналах выхода имеется отдельная система вертикального

управления.

 CH1, CH2, CH3, CH4: аналоговые каналы входа. 4 канала выделены разными цветами, а также цвета

сигналов на экране и входных коннекторов соответствуют данным цветам. Нажатием любой клавиши

можно открыть меню соответствующего канала, повторное нажатие закроет канал.

AC: загорается при связи канала по переменному току.

50: загорается, когда входное сопротивление канала составляет 50 Ом.

BW: загорается при включении ограничений полосы пропускания.

 MATH: нажатие на данную клавишу открывает функциональное меню математических операций.

Возможно произведение (сложение, вычитание, умножение, деление) операций, операций FFT,

логических операций и высшее исчисление.

 REF: нажатием этой клавиши включается функция эталонной осциллограммы. Можно судить о

неполадках электрического контура, сравнивая реальную осциллограмму с эталонной.

 Вертикально POSITION: ручка вертикального смещения, при изменении смещения знак

смещения в нижнем левом углу экрана изменяется в реальном времени. Поворот по направлению

часовой стрелки увеличивает смещение; поворот в направлении против часовой стрелки уменьшает

смещение; нажатие на данную ручку управления позволит произвести быстрое восстановление.

 Вертикально SCALE: ручка управления вертикальной шкалой, при изменении шкалы знак

шкалы внизу экрана изменяется в реальном времени. Поворот по направлению часовой стрелки снизит

шкалу в последовательности 5-2-1; поворот в направлении против часовой стрелки увеличит шкалу в

последовательности 1-2-5; нажатие на ручку управления позволяет переключить метод регулировки

шкалы между “грубая настройка / точная настройка”.

 Decode 1, Decode 2: клавиши функции декодирования. Нажатие на соответствующую клавишу откроет

меню декодирования. В MSO4000/DS4000 поддерживается параллельное декодирование и

декодирование протоколов (подробнее см. инструкцию в разделе “Декодирование протоколов”).
