RIGOL 1. Введение
Руководство пользователя DS4000
20

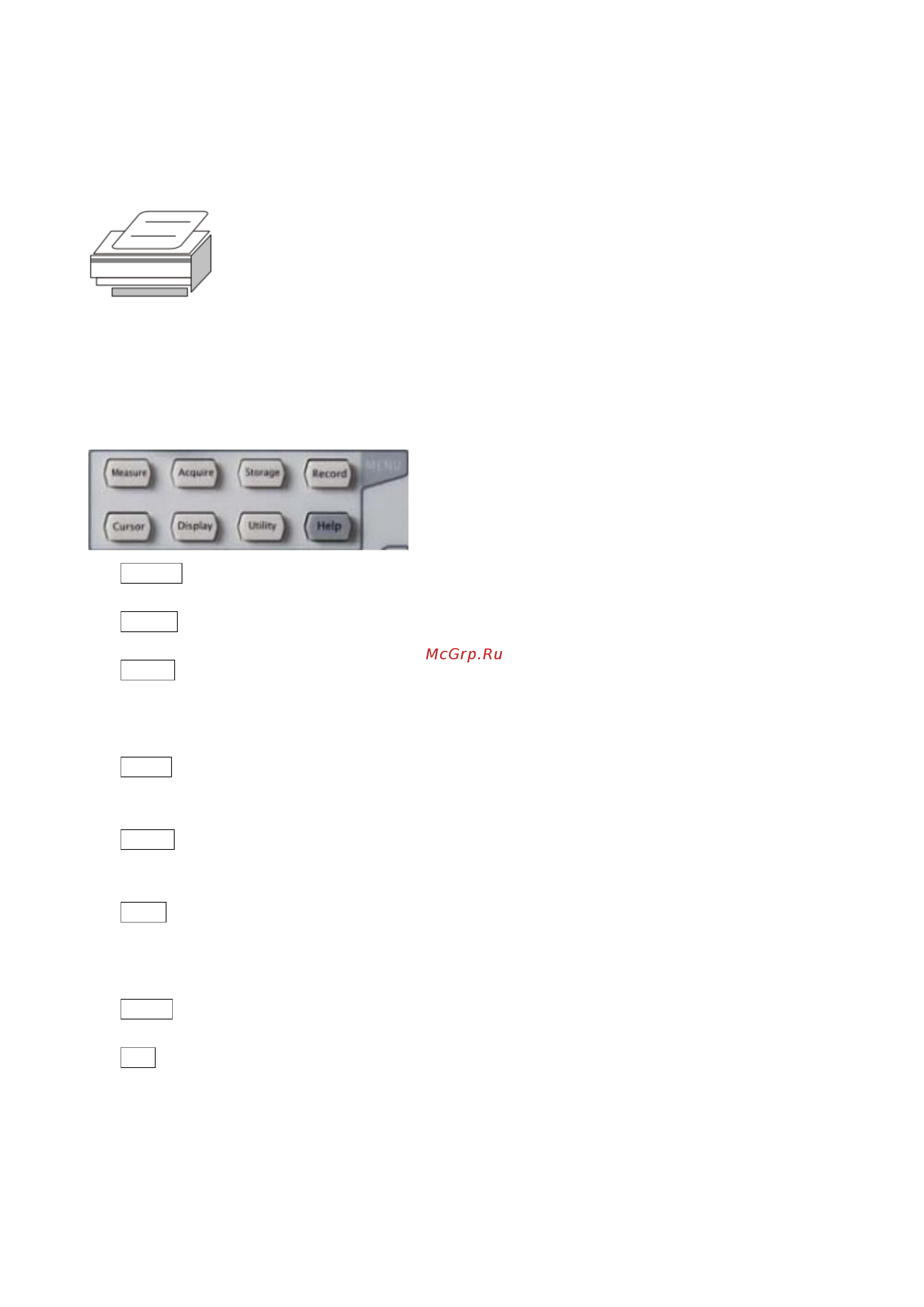

Клавиша печати
Нажатие на данную клавишу приведет в действие функцию печати или сохранит
содержимое экрана на флэш-карту. При подключенном принтере и, если принтер
находится в состоянии готовности, нажатие на данную клавишу приведет в действие
функцию печати; если принтер не подключен, а подключена флэш-карта, нажатие на
данную клавишу приведет к сохранению содержания экрана в формате “.bmp” на
флэш-карту. В случае одновременного подключения принтера и флэш-карты
приоритет отдается принтер у.
Функциональные клавиши
Measure: нажатие на данную клавишу открывает меню настройки измерений. Можно произвести
настройку параметров, имеющих отношение к измерениям.
Acquire: нажатие на данную клавишу открывает меню настройки дискретизации. Можно настроить
метод получения осциллограммы, глубину памяти и функцию против наложения спектров.
Storage: нажатие на данную клавишу открывает интерфейс сохранения и выборки файлов. Доступные к
сохранению типы файлов включают в себя: сохранение треков, сохранение сигналов, сохранение
настроек, сохранение изображений и сохранение CSV. Поддерживается управление встроенной и
внешней памятью и диском.
Cursor: нажатие на данную клавишу открывает меню курсорных измерений. Осциллограф оснащен 3
видами курсорных измерений - ручное измерение, измерение отслеживанием и автоматическое
измерение.
Display: нажатие на данную клавишу открывает меню настройки отображения. Производится настройка
типа отображения сигналов, инерционности, яркости сигналов, сетки экрана, яркости сетки и времени
удержания меню.
Utility: нажатие на данную клавишу открывает меню настройки функций системы. Производится
настройка соответствующих функций или параметров системы, к примеру, разъемов, акустической
системы, языка и т.д. Кроме того, также поддерживаются некоторые расширенные функции, такие как
настройка допусковой проверки, печати и т.д.
Record: нажатие на данную клавишу открывает меню записи осциллограмм. Производится настройка
записи сигналов и нормального открытого режима.
Help: нажатие на данную клавишу открывает интерфейс помощи. Подробнее см. в описании
“Использование встроенной вспомогательной системы”.
