RIGOL 3. Настройка горизонтальной системы
Руководство пользователя DS4000
2
Замедленная развертка
Замедленная развертка может использоваться для горизонтального увеличения одного участка
осциллограммы, что облегчит детальный просмотр изображения.
После нажатия на клавишу MENU в зоне горизонтального управления (HORIZONTAL) на передней панели,
нажмите клавишу Замедленная развертка, это позволит включить или выключить замедленную развертку.
Внимание: при необходимости включения замедленной развертки текущий режим временной развертки
должен быть “Y-T”, а “допусковая проверка” запрещена.

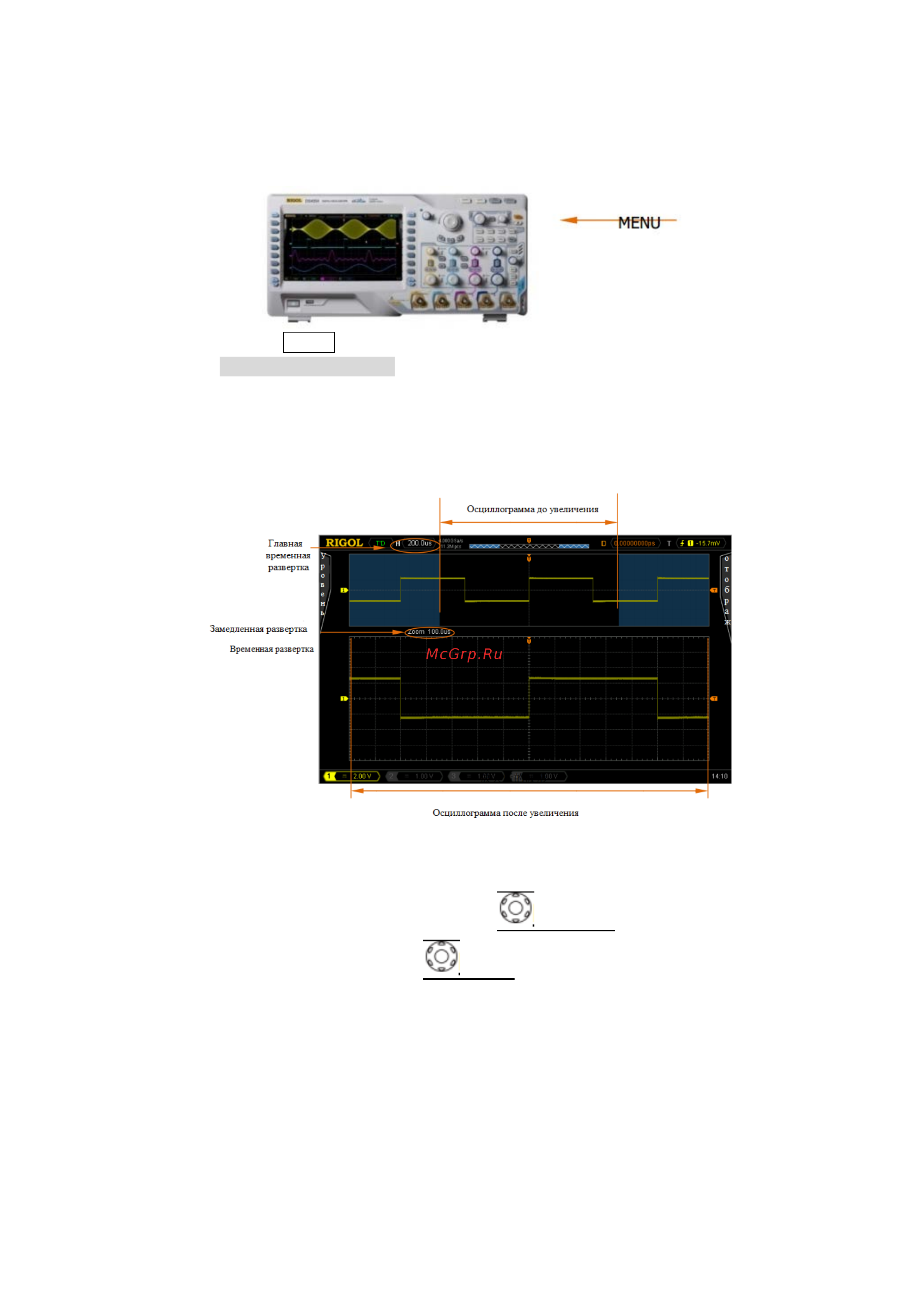

В режиме замедленной развертки экран будет разделен на 2 части, как показано на нижеследующем рисунке.
Осциллограмма до увеличения:
В верхней половине экрана находится осциллограмма до увеличения в зоне, не закрытой полупрозрачным
синим цветом. При помощи поворота Горизонтально
POSITION можно смещать вправо / влево
данную зону, или поворачивая Горизонтально
SCALE, расширить или сузить данную зону.
Осциллограмма после увеличения:
В нижней половине экрана находится горизонтально расширенная осциллограмма. Внимание: замедленная
временная развертка соответствует повышению коэффициента расширения главной временной развертки
(как показано на верхнем рисунке).
Внимание: Временная развертка замедленной развертки должна быть меньше или равняться основной
временной развертке.
