14. Удаленное управление RIGOL
Руководство пользователя DS4000
9
Управление через GPIB
1. Подсоединение оборудования
При помощи переходника USB-GPIB необходимо расширить разъем GPIB осциллографа, затем при помощи
кабеля GPIB соедините осциллограф и Ваш ПК.
2. Установка программы драйвера карты GPIB
Правильно установите программу драйвера карты GPIB, подсоединенного к ПК.
3. Настройка адреса GPIB
В соответствии с описанием в разделе “Настройка функций системы → Конфигурация удаленных разъемов
→ Настройка адреса GPIB” произведите настройку адреса GPIB осциллографа.
4. Поиск ресурсов оборудования

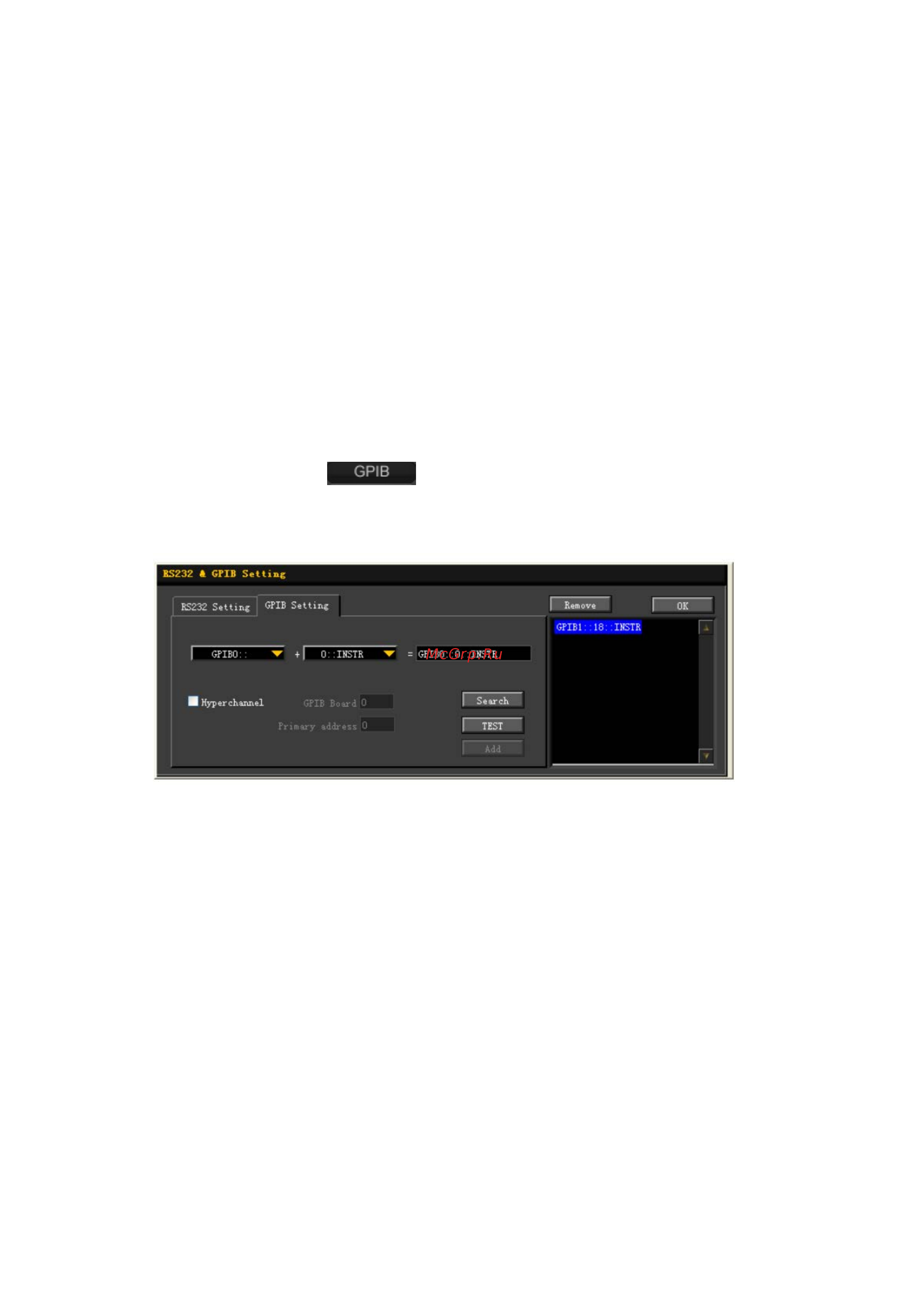

Откройте Ultra Sigma, нажмите
, откроется панель, изображенная ниже. Нажмите “Search”,
программа начнет поиск ресурсов прибора GPIB, подсоединенных к ПК, имена найденных ресурсов
оборудования будут отображены в правой части панели.
В случае, если невозможно осуществить автоматический поиск ресурсов:
• В рамке под “GPIB::” выберите адрес карты GPIB в ПК, в рамке под “::INSTR” выберите адрес GPIB,
заданный в осциллографе.
• Нажмите “Test”, проверьте работает ли связь GPIB, если не работает, необходимо действовать на
основании соответствующих указаний.
5. Просмотр ресурсов оборудования
Нажмите “OK”, вернитесь в главный интерфейс Ultra Sigma, уже найденные ресурсы прибора GPIB будут
отображены в каталоге “RIGOL Online Resource”.
