RIGOL 14. Удаленное управление
Руководство пользователя DS4000
10

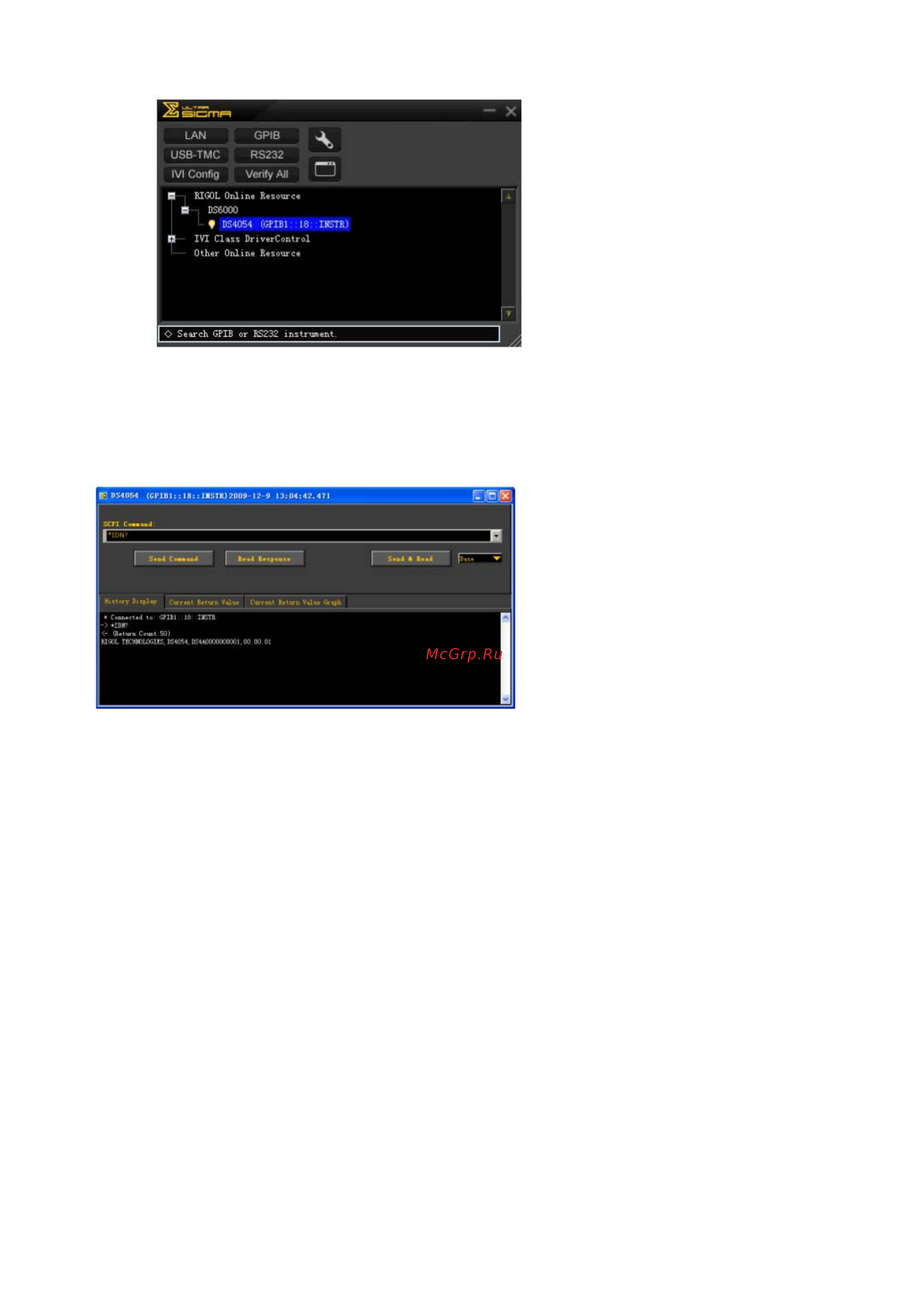

6. Проверка связи
Правой кнопкой щелкните по имени ресурса “DS4054 (GPIB0::18::INSTR)”, выберите “SCPI Panel Control”,
откроется панель удаленного командного управления, где можно посылать команды и получать данные. Как
показано на нижеследующем рисунке：
