Rigol DS4022 [39/260] Управление запуском

1. Введение RIGOL

Руководство пользователя DS4000

порядку. Повторными нажатиями на данную

рукоятку можно последовательно переходить от

одного открытого в настоящий момент цифрового

канала к другому, в соответствии с их номерами (от

меньшего к большему). Выбранный канал

выделяется красным. Вращением данной рукоятки

канал перемещается на необходимую позицию,

очередное нажатие на рукоятку фиксирует

положение данного канала, одновременно

осуществляется переход к следующему каналу.

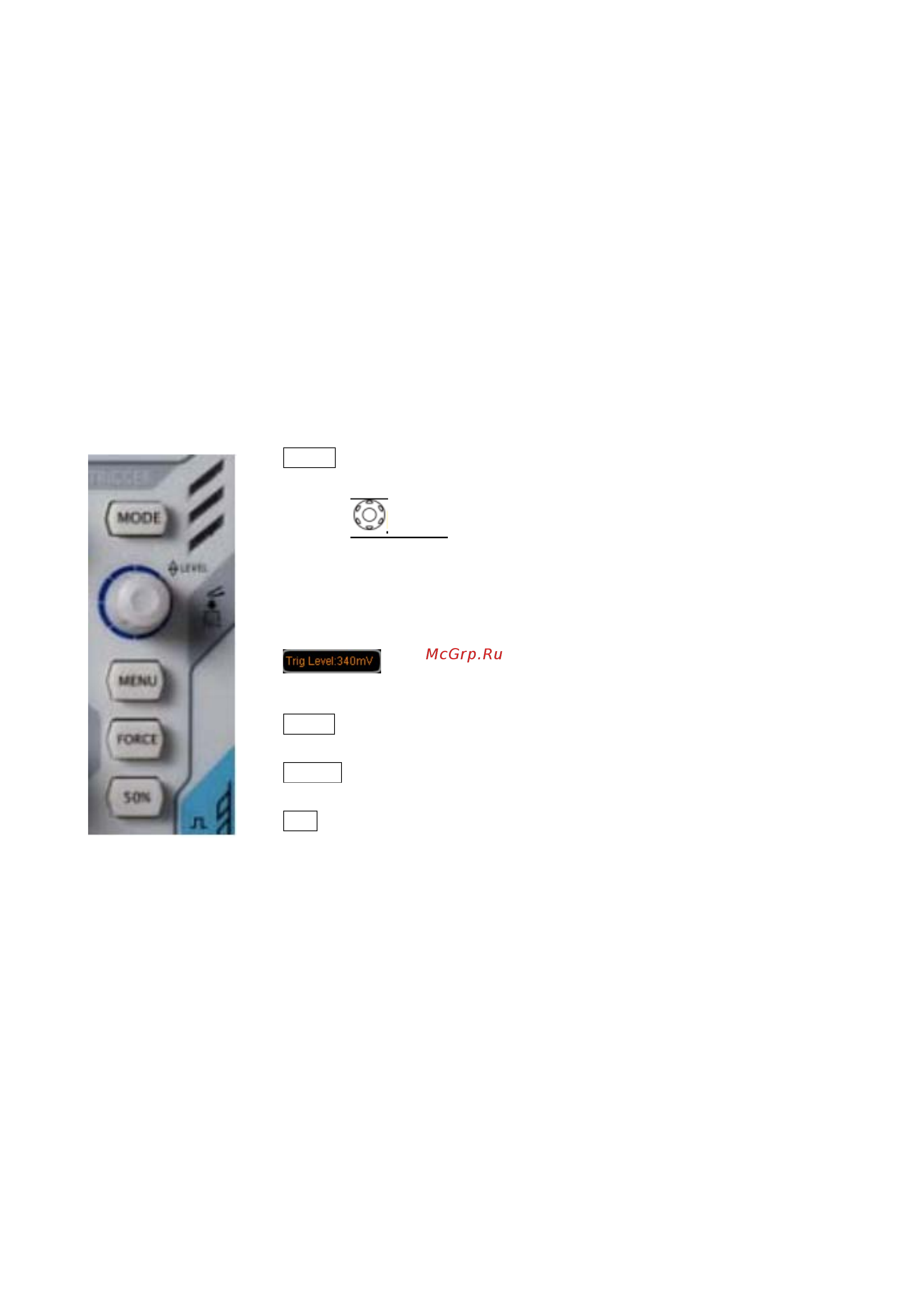

Управление запуском

 MODE: нажатием данной кнопки переключается режим запуска - Auto, Normal

или Single, загорится индикатор соответствующего режима.

 Триггер LEVEL: изменение электрического уровня сигнала запуска.

Поворот по направлению часовой стрелки увеличит уровень, поворот против

часовой стрелки снизит уровень. В процессе изменения линия уровня запуска

будет двигаться вниз / вверх, в тоже время информация об уровне запуска в рамке

в левом нижнем углу экрана будет изменяться в реальном времени (к примеру:

). Нажатием на данную ручку управления можно незамедлительно

восстановить уровень запуска на значение ноль.

 MENU: нажатием на данную клавишу открывается меню работы с запуском.

Данный осциллограф предоставляет богатый выбор типов запуска.

 FORCE: при режимах запуска Normal и Single нажатие на данную клавишу

приведет к принудительному сигналу запуска.

 50%: нажатие на данную клавишу настроит уровень запуска на центральную

точку по вертикали амплитуды сигнала запуска.
