RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
26

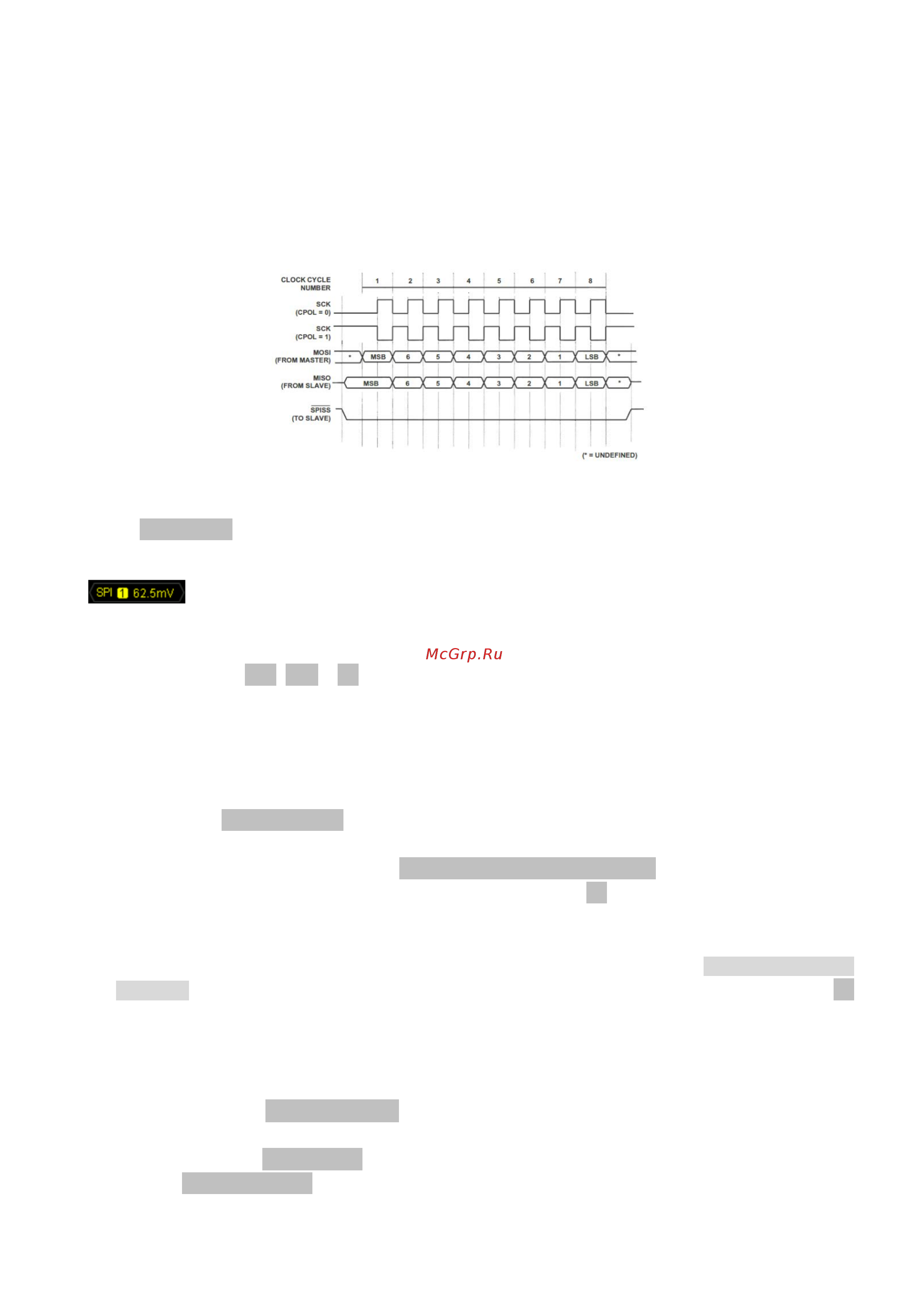

Запуск по протоколу SPI
Запуск производится по установленному коду фронта. При использовании режима запуска по SPI
необходимо установить источник данных для последовательной линии синхронизации (SCL),
последовательной линии данных (SDA), линии выбора элемента памяти (CS). Ниже показана схема передачи
данных в шине SPI.
Тип запуска:
Нажав Тип запуска, выберите “SPI”. В это время в правом верхнем углу экрана появится информация о
настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажимая на клавиши SCL, SDA и CS, поочередно выберите источник данных для последовательной линии
синхронизации (SCL), последовательной линии данных (SDA), линии выбора элемента памяти (CS). В
качестве источника запуска можно выбрать CH1-CH4. Текущий источник будет отображен в правом верхнем
углу экрана.
Условия запуска:
Нажав на клавишу Условия запуска, выберите необходимые условия запуска.
• CS: запуск при “высокой” или “низкой” настройке канала выбора элемента памяти (CS). После выбора
данного условия, нажав на клавишу Режим выбора элемента памяти, выберите “высокий” или
“низкий”. Внимание: только при выборе данного режима клавиша CS будет действовать.
• истечение времени ожидания: настройка минимального времени, в котором временной (SCL) сигнал
должен находиться в неактивном состоянии до того, как осциллограф начнет поиск необходимых для
запуска данных (SDA). После выбора данного условия, нажав на клавишу Истечение времени
ожидания, настройте время ожидания в диапазоне от 100 нс до 1 с. Внимание: в это время клавиша CS
не действительна (не отображается).
Настройка линии данных:
Установите разрядность и длину данных, после передачи которых каналом данных (SDA) произойдет запуск.
• Нажав на клавишу Битность данных, задайте число битов в символьной строке последовательных
данных. Допустимое число битов в символьной строке любое целое число от 4 до 32.
• Нажав на клавишу Текущий бит, введите данные текущего бита в диапазоне от 0 до (определенное
значение Битности данных - 1).
