RIGOL 7. Декодирование протоколов
Руководство пользователя DS4000
8

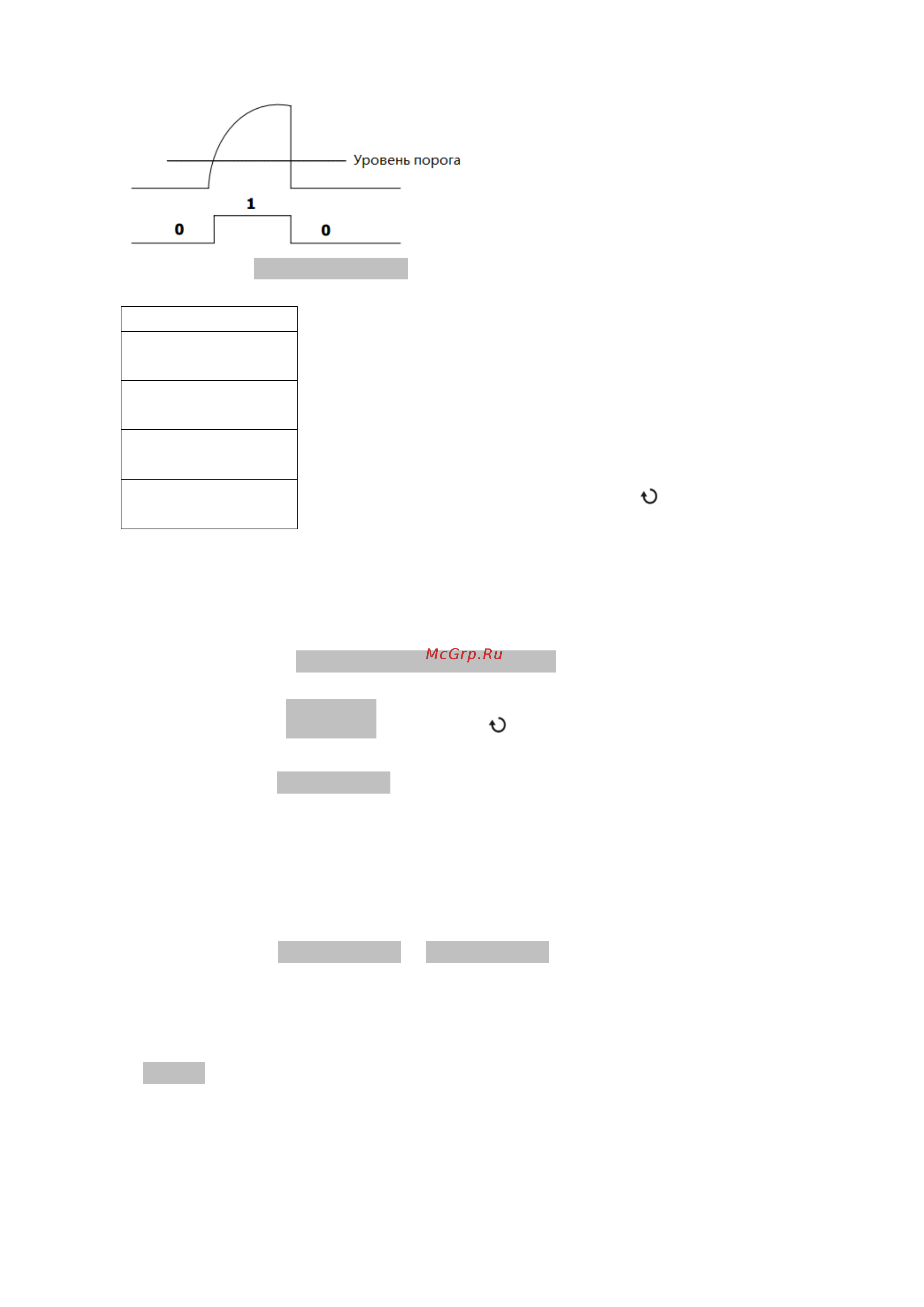

Нажав на клавишу Пороговая величина, откроется меню настройки пороговой величины.
Канал Выбор канала, для которого необходимо настроить пороговую величину.
Настройка в качестве
TTL
Нажатие на данную клавишу незамедлительно установит уровень TTL в качестве
пороговой величины определенного канала.
Настройка в качестве
CMOS
Нажатие на данную клавишу незамедлительно установит уровень CMOS в качестве
пороговой величины определенного канала.
Настройка в качестве
ECL
Нажатие на данную клавишу незамедлительно установит уровень ECL в качестве
пороговой величины определенного канала.
Величина пороговой
величины
После нажатия данной клавиши при помощи
настройте пороговую величину,
по умолчанию это 0.
Внимание: когда выбранная пороговая величина превышает заданный диапазон, она автоматически
будет ограничена пределами диапазона.
4. Настройка параметров, имеющих отношение к отображению
Нажав на клавишу Отображение системы счисления, выберите формат отображения шины:
шестнадцатеричная система счисления, десятичная система, двоичная система или ASCII.
Нажав на клавишу Отклонение, при помощи можно отрегулировать позицию вертикального
отображения шины.
Нажав на клавишу Состояние BUS, включите или отключите отображение шины.
5. Список декодирования
В списке декодирования отображаются данные после декодирования и соответствующее время в
формате таблицы. Можно применять для уже декодированных данных, которым требуется
сравнительно длительное время наблюдения, таким образом можно избежать ситуаций нечеткого
отображения данных во время наблюдения при помощи экрана.
Нажав на клавиши Список событий → Список событий, выберите “Включить” (обратите внимание
на то, что данное действие возможно только, когда “Состояние BUS” включено), это позволит войти в
интерфейс списка декодирования, как показано на нижеследующем изображении. Список
декодирования перечисляет данные после расшифровки поочередно во временной
последовательности. Если в данный момент в прибор уже вставлена флэш-карта, нажав на клавишу
Экспорт, пользователь может перенести перечень данных на внешнюю флэш-карту в формате CSV.
