6. Проведение измерений RIGOL
Руководство пользователя DS4000
27
1. Выберите источник измерения
Нажмите на клавишу Курсор A, в качестве источника измерений курсора A выберите волны аналогового
канала (CH1-CH4) или результат математических операций (MATH) (только уже открытые каналы доступны
к выбору). Также можно выбрать “без курсора”, т.е. не использование курсора A.
Нажмите клавишу Курсор B, в качестве источника измерений курсора B выберите волны аналогового канала
(CH1-CH4) или результат математических операций (MATH) (только уже открытые каналы доступны к
выбору). Также можно выбрать “без курсора”, т.е. не использование курсора B.
2. Отрегулируйте позицию курсора (обратите внимание, что, непрерывно нажимая на ручку управления
, Вы также можете переключить текущий курсор)
• Регулирование курсора A: нажмите на клавишу CursorA, при помощи ручки управления
отрегулируйте позицию курсора A, в процессе регулирования результаты измерений будут изменяться в
реальном времени, допустимый диапазон регулирования ограничен пределами экрана.
• Регулирование курсора B: нажмите на клавишу CursorB, при помощи ручки управления
отрегулируйте позицию курсора B, в процессе регулирования результаты измерений будут изменяться в
реальном времени, допустимый диапазон регулирования ограничен пределами экрана.
• Одновременное регулирование курсоров A и B: нажмите на клавишу CursorAB, при помощи ручки
управления
отрегулируйте позиции курсоров A и B, в процессе регулирования результаты
измерений будут изменяться в реальном времени, допустимый диапазон регулирования ограничен
пределами экрана.
Внимание: вертикальный курсор будет отслеживать точку маркировки в реальном времени (т.е. будет
моментально изменяться и двигаться вверх и вниз в соответствии с волной), поэтому он также возможно
будет меняться, даже если Вы не отрегулировали значение оси Y.
3. Пример измерений
При помощи курсора A и курсора B поочередно измеряются сигналы CH1 и CH2, затем, горизонтально
расширяя или сужая волны, можно обнаружить, что курсор будет отслеживать точку маркировки.

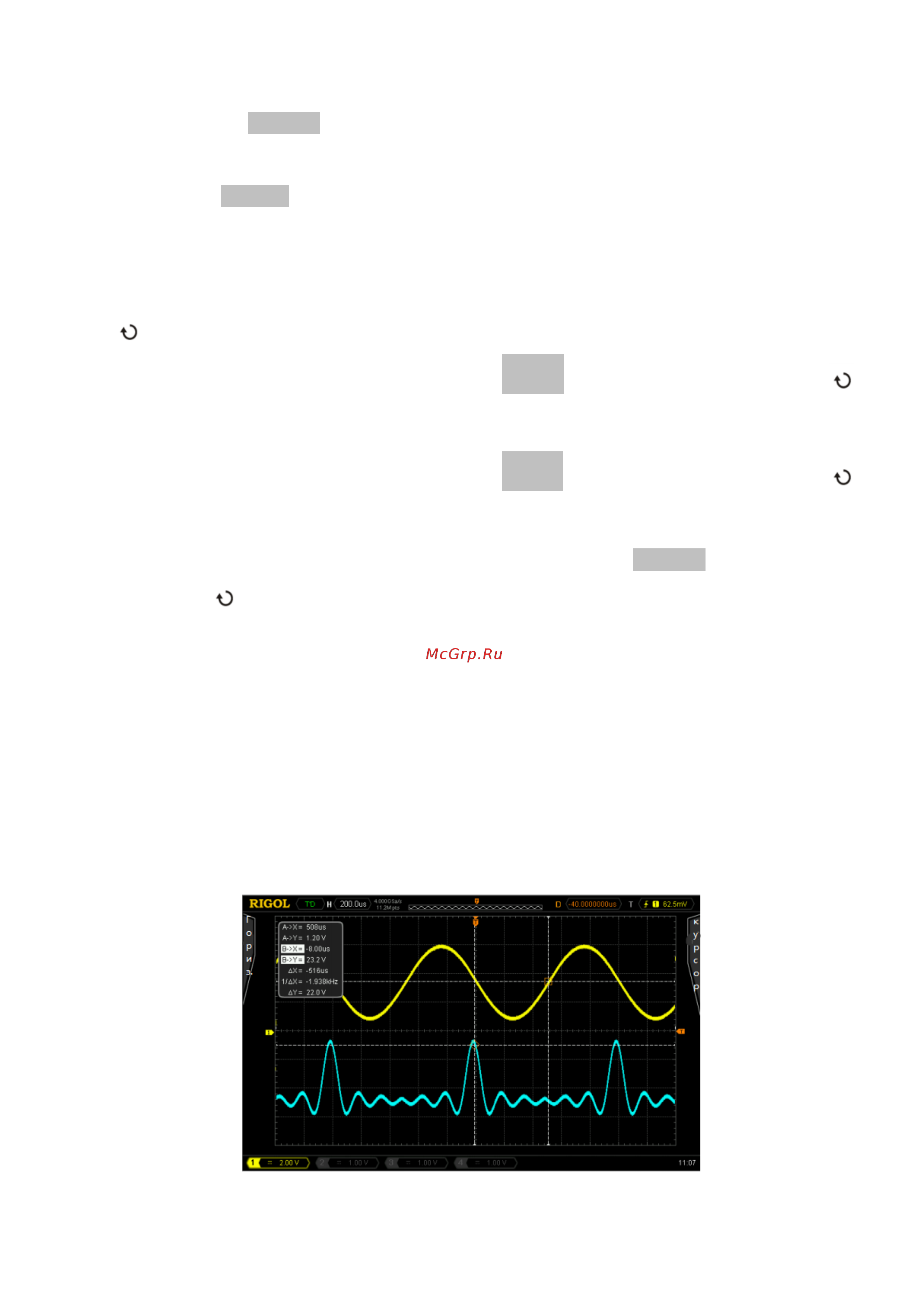

Отслеживание курсора (до горизонтального расширения):
