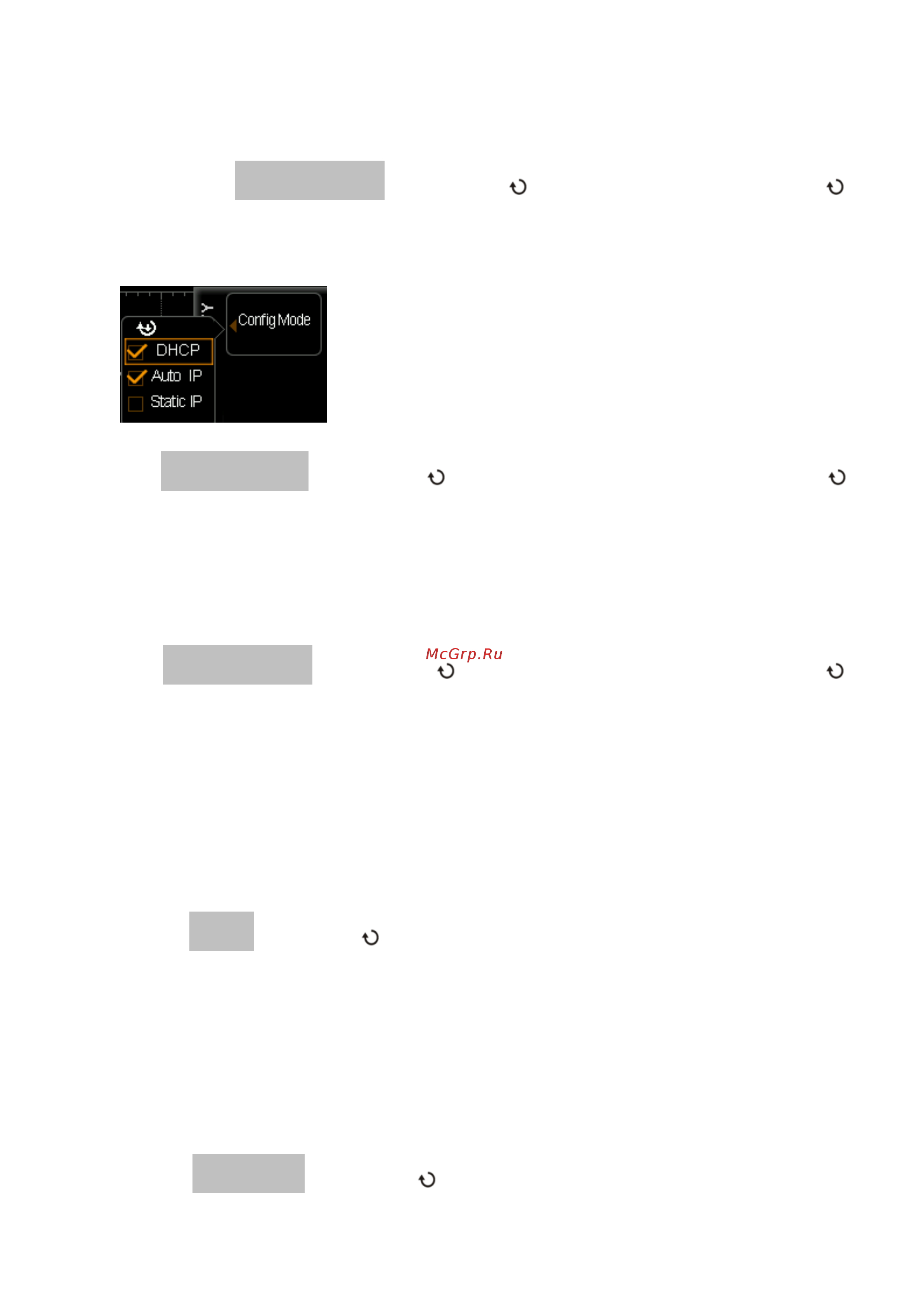

13. Настройка функций системы RIGOL
Руководство пользователя DS4000
3
Тип конфигурации IP (DHCP)
Типом конфигурации адреса IP может быть DHCP, автоматический IP или статический IP. При разных типах
конфигурации IP отличаются методы конфигурации параметров сети как IP адрес и другие.
Нажмите клавишу Тип конфигурации, при помощи выберите “DHCP”, затем нажав на ,
подтвердите выбор данного типа. Когда действует тип DHCP, сервер DHCP текущей сети производит
конфигурацию адреса IP и других параметров сети для осциллографа.
Тип конфигурации IP (автоматический IP)
Нажмите Тип конфигурации, при помощи выберите “Автоматический IP”, затем нажав на ,
подтвердите выбор данного типа. Когда действует тип автоматического IP (DHCP выключен), в правой части
экрана добавятся меню “Шлюз” и “DNS”. В режиме автоматического IP осциллограф в соответствии с
конфигурацией текущей сети автоматически получает IP адрес от 169.254.0.1 до 169.254.255.254 и подмаску
сети 255.255.0.0.
Тип конфигурации IP (статический IP)
Нажмите Тип конфигурации, при помощи выберите “Статический IP”, затем нажав на ,
подтвердите выбор данного типа. Когда действует данный тип вручную, выключите DHCP и автоматический
IP, в правой части экрана добавятся меню “IP адрес”, “Подмаска сети”, “Шлюз” и “DNS”. В это время
пользователь может задать собственные IP адрес и другие параметры сети для осциллографа.
1. Настройка адреса IP
Формат адреса IP следующий - nnn.nnn.nnn.nnn, пределы первой группы nnn от 0 до 223 (кроме 127),
пределы других трех групп nnn от 0 до 255. Рекомендуется запросить доступный IP адрес у Вашего
сетевого администратора.
Нажмите Адрес IP, при помощи введите необходимый адрес IP. Данная настройка будет сохранена
на энергонезависимой памяти, если произойдет обрыв электропитания, то будут использоваться
“предыдущие настройки”, при последующем включении DHCP и автоматический IP будут находиться в
выключенном состоянии, осциллограф автоматически закачает настроенный адрес IP.
2. Настройка подмаски сети
Формат подмаски сети следующий - nnn.nnn.nnn.nnn, где пределы nnn от 0 до 255. Рекомендуется
запросить доступную подмаску сети у Вашего сетевого администратора.
Нажмите Подмаска сети, при помощи введите необходимую подмаску сети. Данная настройка
