RIGOL 14. Удаленное управление
Руководство пользователя DS4000
4

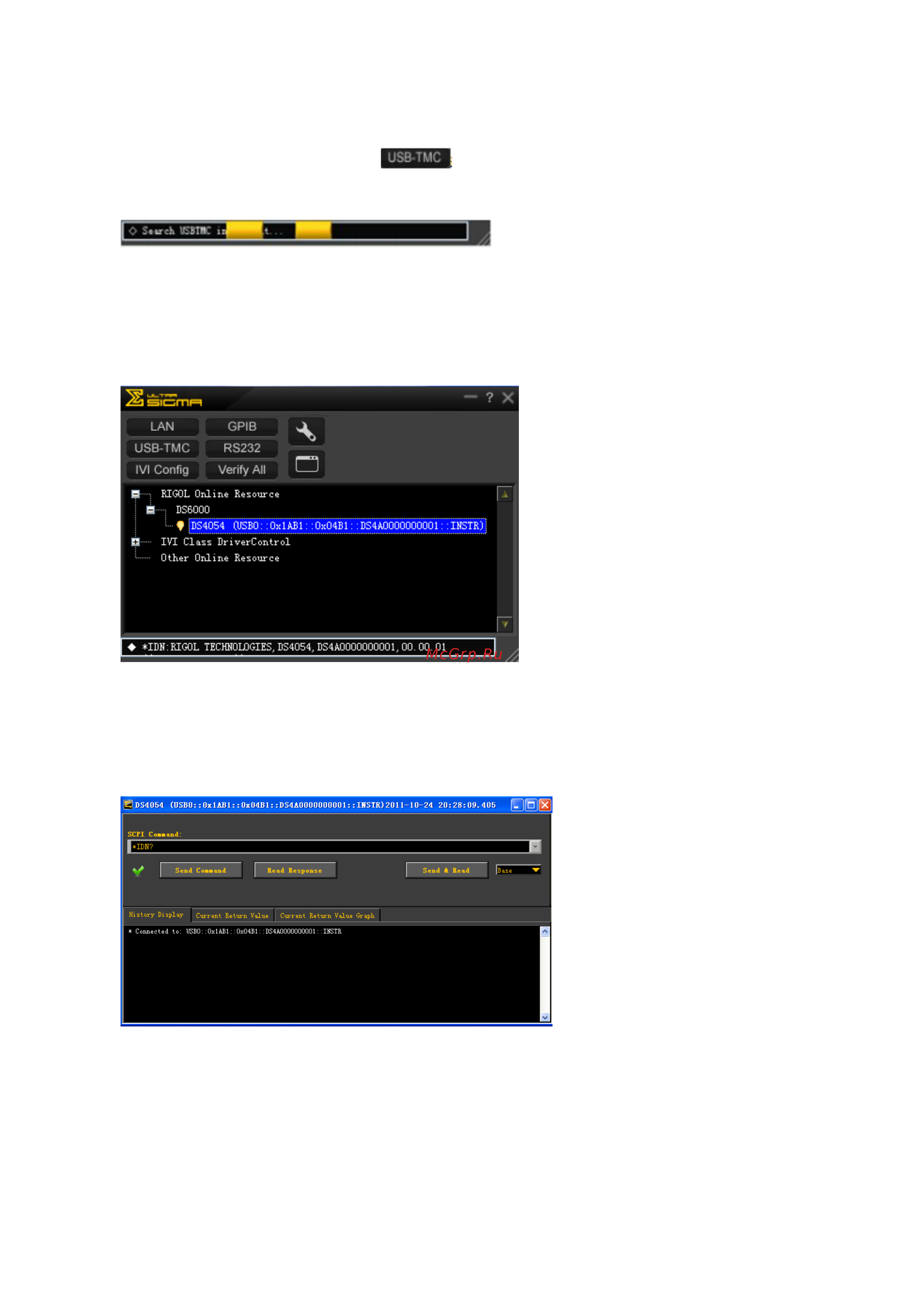

3. Поиск ресурсов оборудования
Откройте Ultra Sigma, программа начнет автоматический поиск ресурсов подключенного в данный момент к
ПК осциллографа, Вы можете нажать
для произведения поиска, в процессе поиска строка
состояния программы будет выглядеть следующим образом:
4. Просмотр ресурсов оборудования
Обнаруженные ресурсы появятся в каталоге “RIGOL Online Resource”, а также будет отображена информация
о номере прибора и разъеме USB, как показано ниже:
5. Тест связи
Нажав правой кнопкой на имя ресурса “DS4054 (USB0::0x1AB1::0x04B1::DS4A0000000001::INSTR)”,
выберите “SCPI Panel Control”, откроется панель удаленного командного управления, таким образом при
помощи данной панели можно отправлять команды и производить извлечение данных, как показано ниже:
