RIGOL 10. Запись сигнала
Руководство пользователя DS4000
6

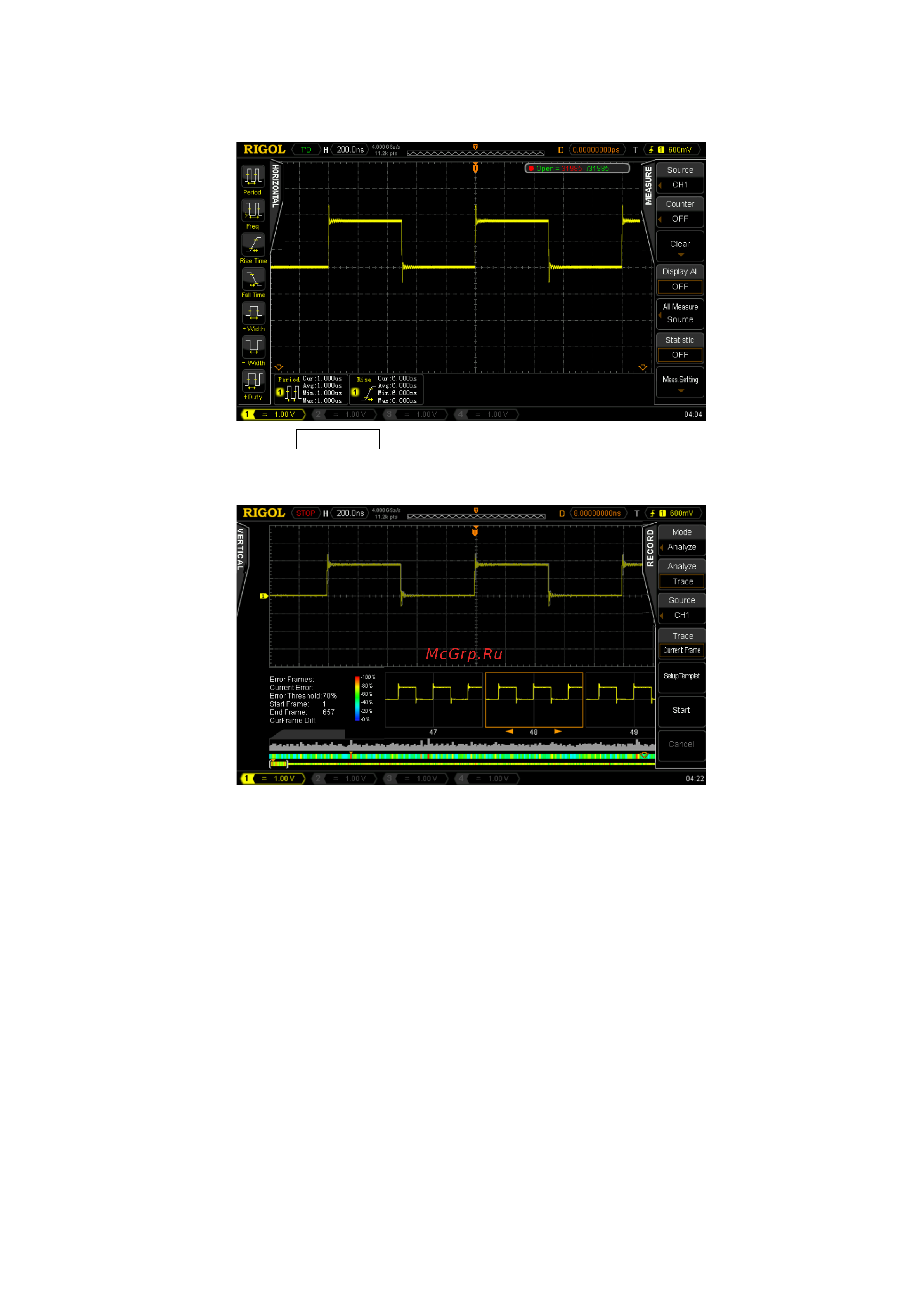

Параметры измерений сигнала в режиме непрерывной записи.
Нажмите на клавишу RUN/STOP для остановки записи.
При помощи режима анализа сигналов проанализируйте записанные сигналы. Так Вы обнаружите,
что аномалии сигналов уже захвачены.
Содержание
