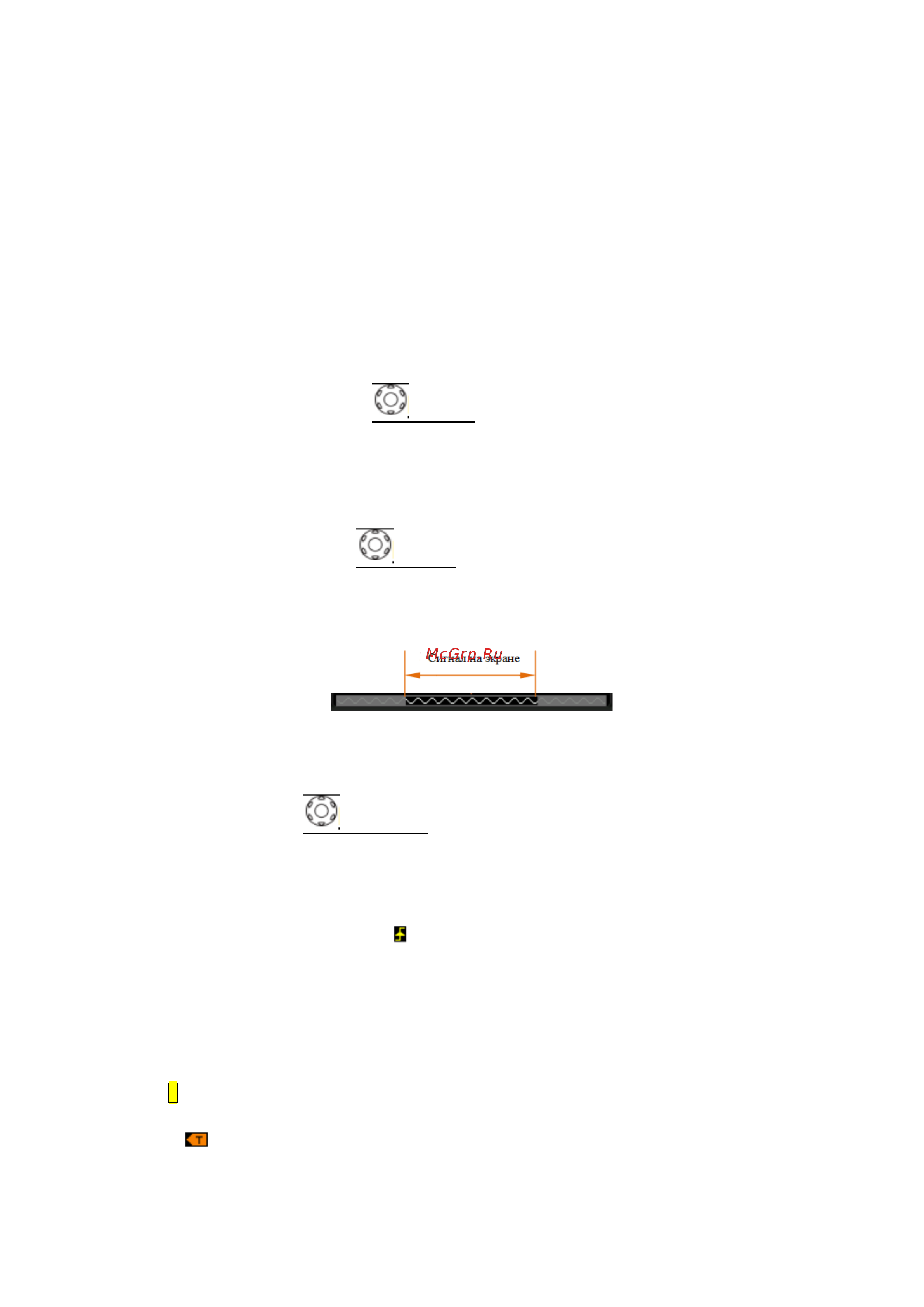

1. Введение RIGOL
Руководство пользователя DS4000
23
1. Опция автоматических измерений
Предоставляется 12 видов параметров горизонтальных (HORIZONTAL) измерений и 10 видов параметров
вертикальных (VERTICAL) измерений. Нажав на клавишу в левой части экрана, можно включить
соответствующие пункты измерений.
2. Отметка / сигнал канала.
Различные каналы отображаются различными цветами, отметка канала и цвет сигнала отображаются в одном
цвете.
3. Режим работы.
Возможные состояния включают: RUN (работа), STOP (остановка), T’D (возбуждено), WAIT (ожидание) и
AUTO (автоматически).
4. Горизонтальная временная развертка.
• Означает длительность времени каждой клетки на горизонтальной оси экрана.
• При помощи Горизонтально
SCALE можно изменить данные параметры, допустимые
пределы настройки от 1.000 нс до 50.00 с.
5. Коэффициент дискретизации / глубина памяти.
• Отображает используемые в данный момент осциллографом коэффициент дискретизации и глубину
памяти.
• При помощи Горизонтально
SCALE можно изменить данные параметры.
6. Устройство запоминания осциллограмм
Предоставляет схему расположения отображаемого на экране в данный момент сигнала в запоминающем
устройстве.
7. Положение запуска
Отображает положение запуска в осциллограмме на экране и запоминающем устройстве.
8. Смещение запуска
При помощи Горизонтально
POSITION можно изменить данные параметры. При нажатии на ручку
управления параметры автоматически устанавливаются на 0.
9. Тип запуска
Отображает текущий тип запуска, а также настройки условий запуска. При выборе разных типов запуска
отображаются разные знаки. К приме р у,
означает запуск по нарастающему фронту типа «Запуск по
фронту».
10. Источник запуска
Отображает текущий источник запуска (CH1-CH4, EXT, EXT/5 или городская электросеть). При выборе
разных источников запуска отображаются разные знаки, а также изменяются цвета зоны изменения
параметров запуска.
К примеру, 1 обозначает, что CH1 выбран в качестве источника запуска.
11. Электрический уровень запуска
• Знак
в правой части экрана является отметкой уровня запуска, в правом верхнем углу находится
значение уровня запуска.
