RIGOL 7. Декодирование протоколов
Руководство пользователя DS4000
20

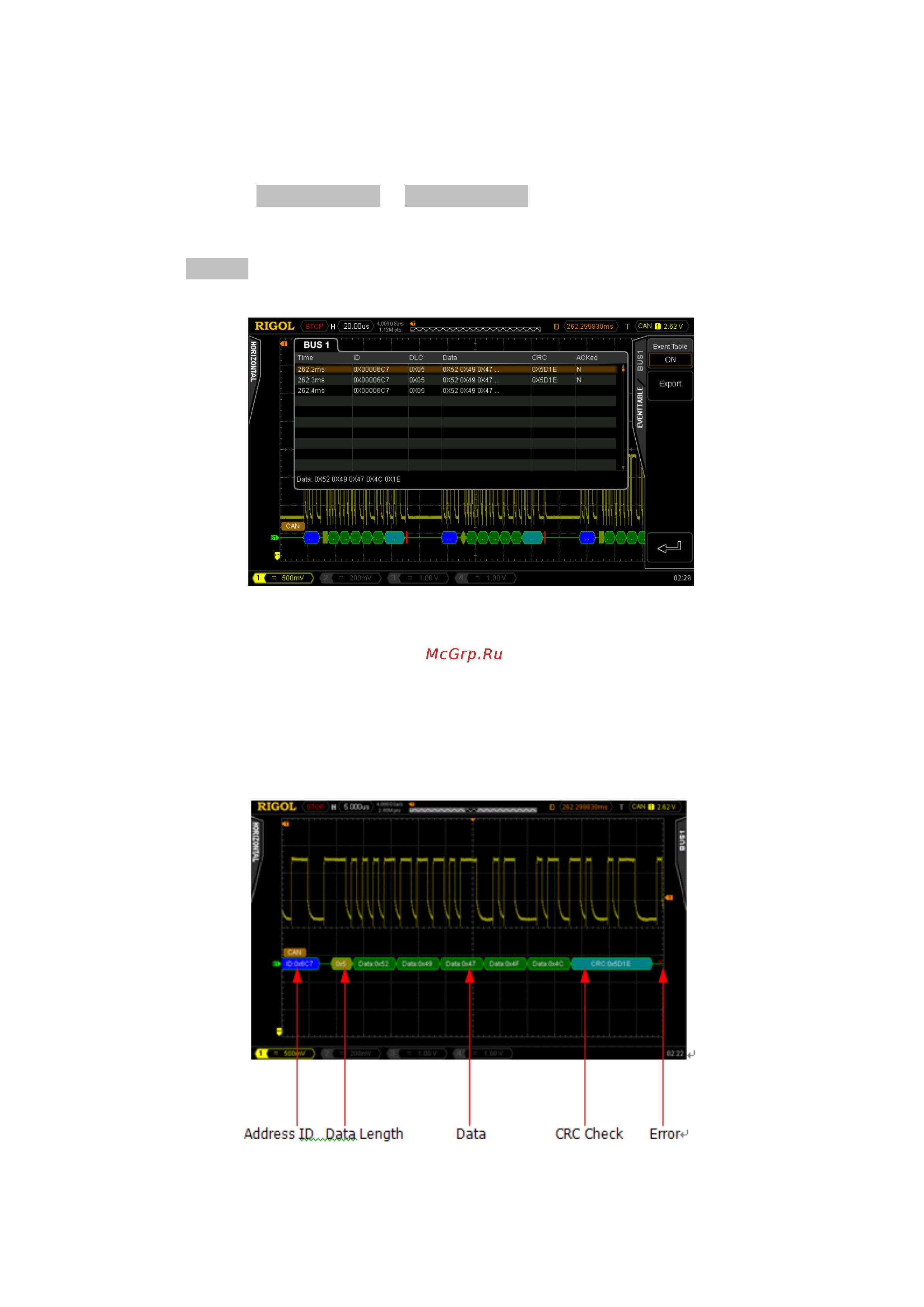

7. Список декодирования
В списке декодирования отображаются данные после декодирования, соответствующее время, кадры ID,
DLC, CRC и информация о ACK.
Нажав на клавиши Список событий → Список событий, выберите “Включить” (обратите внимание на
то, что данное действие возможно только, когда “Состояние BUS” включено), это позволит войти в
интерфейс списка декодирования. Если в данный момент в прибор уже вставлена флэш-карта, нажав на
клавишу Экспорт, пользователь может перенести перечень данных на внешнюю флэш-карту в формате
CSV.
8. Объяснение декодированных данных CAN
ID кадр данных: отображение шестандцатиричными цифрами синего цвета.
Протяженность данных (DLC): отображение цветовым блоком желто-зеленого цвета.
Кадр данных: отображение цветовым блоком зеленого цвета, при возникновении потери кадра
данных заполняется цветовым блоком красного цвета.
Цифровой сигнатурный анализ CRC: при эффективности отображение цветовым блоком
светло-синего цвета; при ошибке появляется информация об ошибке красного цвета.
