10. Запись сигнала RIGOL
Руководство пользователя DS4000
11
7. Текущий кадр
Нажав на клавишу Текущий кадр, отрегулируйте отображаемый в данный момент кадр данных,
пределы регулирования от 1 до общего числа кадров данного анализа сигнала. Вы также можете,
поворачивая навигационную ручку управления, отрегулировать кадр данных, отображаемый в текущий
момент.
8. Настройка анализа
Нажмите на клавишу Настройка анализа, откроется меню более подробной настройки анализа.
• Исходная точка экрана: нажав на данную клавишу, настройте исходную точку анализа сигнала, пределы
настройки от 5 до 685, но менее настроенной в текущий момент “конечной точки экрана”.
• Конечная точка экрана: нажав на данную клавишу, настройте конечную точку анализа сигнала, пределы
настройки от 6 до 695, но более настроенной в текущий момент “начальной точки экрана”.
• Начальный кадр: нажав на данную клавишу, настройте начальный кадр анализа сигналов, по умолчанию
это первый кадр.
• Конечный кадр: нажав на данную клавишу, настройте конечный кадр анализа сигналов, по умолчанию
это самый последний кадр.
• Настройка порога: нажав на данную клавишу, настройте порог анализа сигналов, допустимый предел
настройки от 1% до 99%. Порог применяется для определения кадров данных в качестве ошибочных
кадров. Если (соответствующая) разница между кадром данных и шаблоном больше или равняется
заданного в текущий момент порога, то данный кадр расценивается, как ошибочный.
9. Отображение шаблона
Нажмите на клавишу Отображение шаблона, включите или выключите отображение шаблона. О
настройке шаблона см. описание в “Анализ на основе геометрического места” и “Анализ на основе норм
тестирования допусковой проверки”.

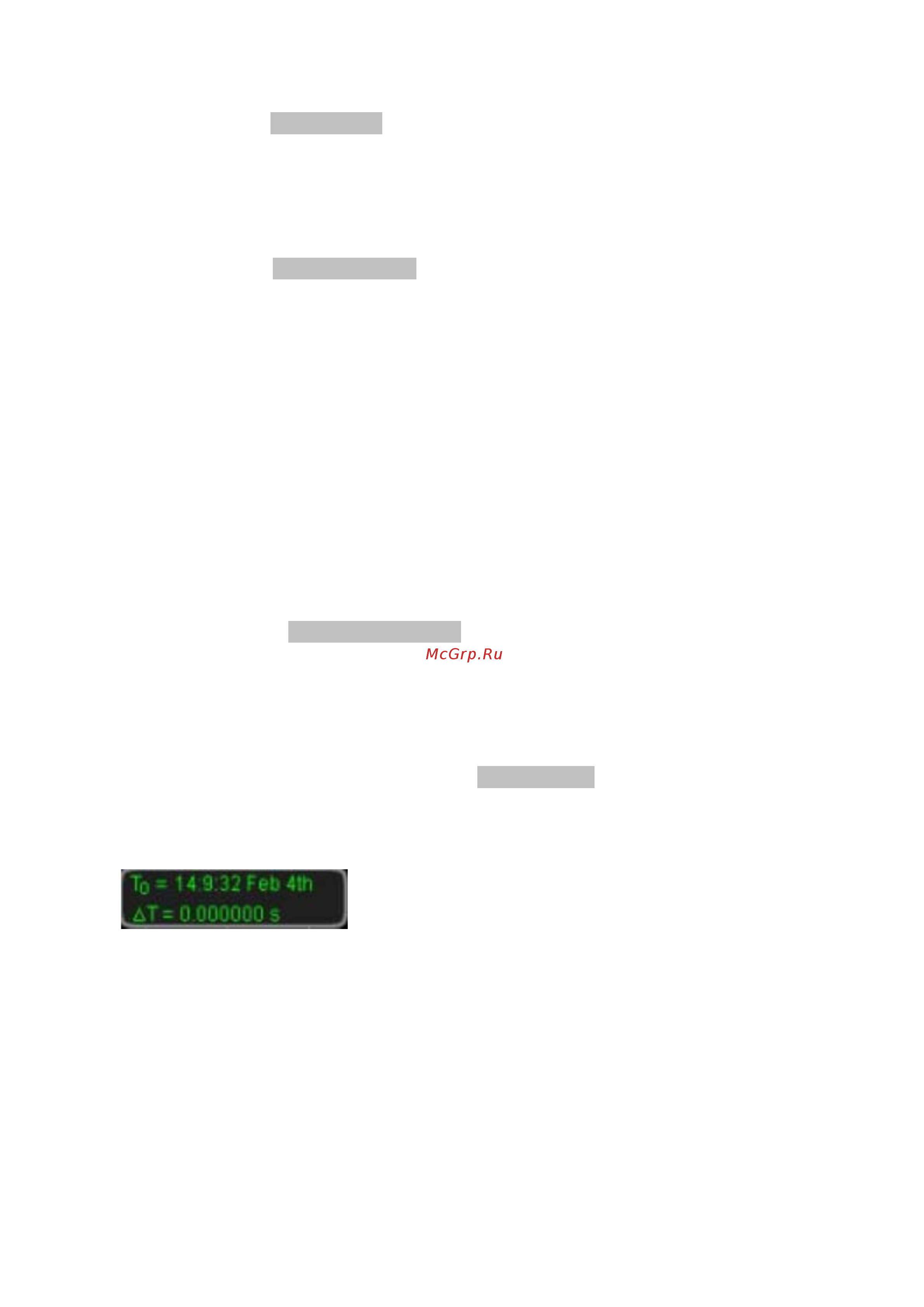

10. Метки времени
Метки времени применяются для отображения абсолютного времени записи каждого кадра записанных
в данный момент сигналов. Нажмите на клавишу Метки времени, включите или выключите функцию
меток времени. При включении информация о метках времени будет отображаться в правом верхнем
углу экрана, как показано на нижеследующем рисунке:
T
0
: показывает абсолютное время начала записи сигнала в формате: (час:минута:секунда месяц
день);
ΔT: показывает разницу времени записи между текущим сигналом и сигналом первого кадра.
