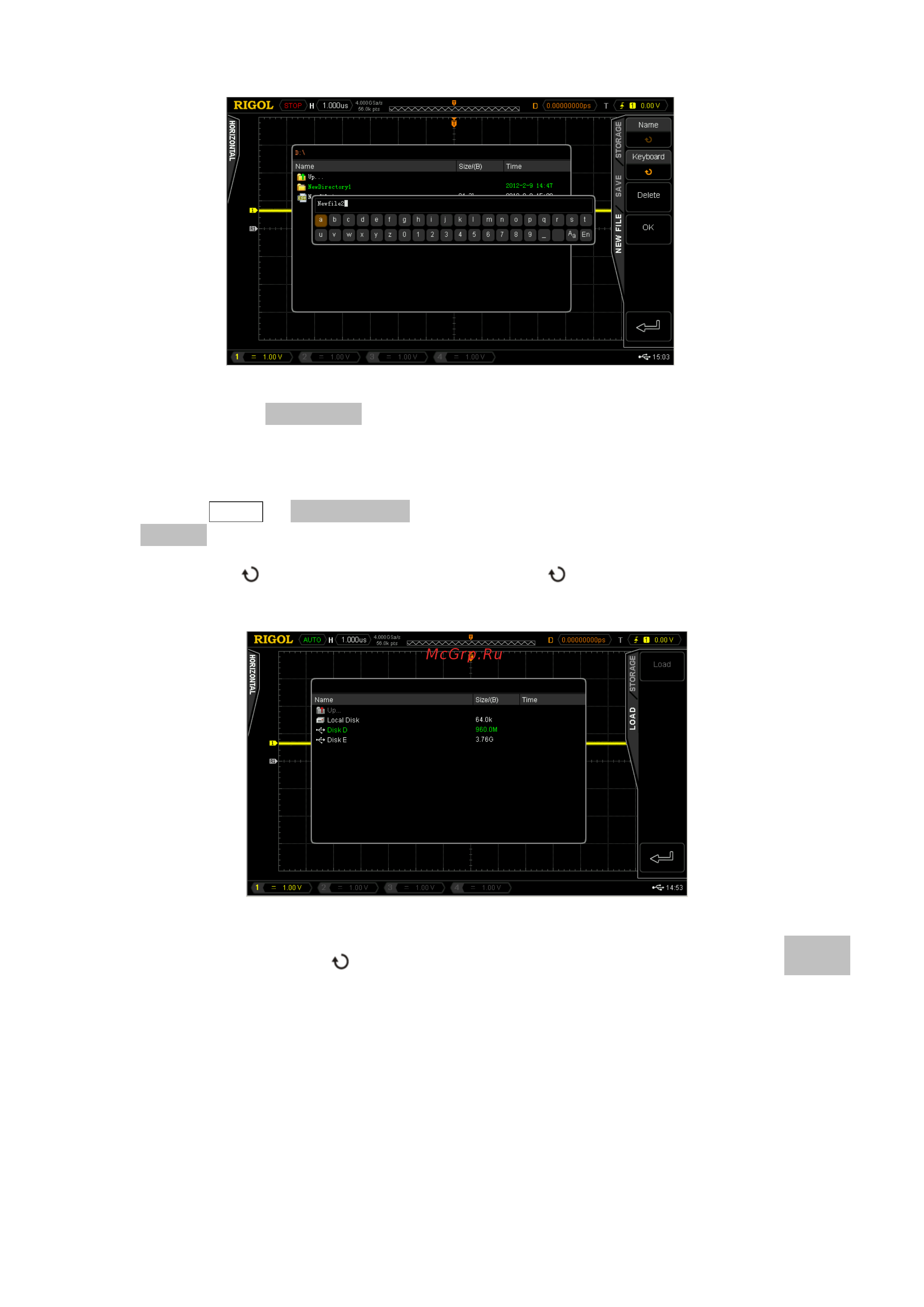

RIGOL 12. Сохранение и выборка
Руководство пользователя DS4000
8
рис. g
5) Нажмите клавишу Подтвердить, это позволит произвести операцию сохранения.
1. Выборка определенных типов файлов на внешней флэш-карте
1) Нажмите Storage → Тип сохранения, выберите “Сохранение геометрического места”, затем, нажав
на Выборка, откройте интерфейс, отображенный на рис. h.
2) При помощи
выберите “Disk D”, затем нажмите на , это позволит открыть флэш-карту (рис.
i).
рис. h
3) Как на рис. i, при помощи выберите необходимые для выборки файлы, затем нажмите Выборка,
это позволит извлечь выбранные файлы.
