14. Удаленное управление RIGOL
Руководство пользователя DS4000
7

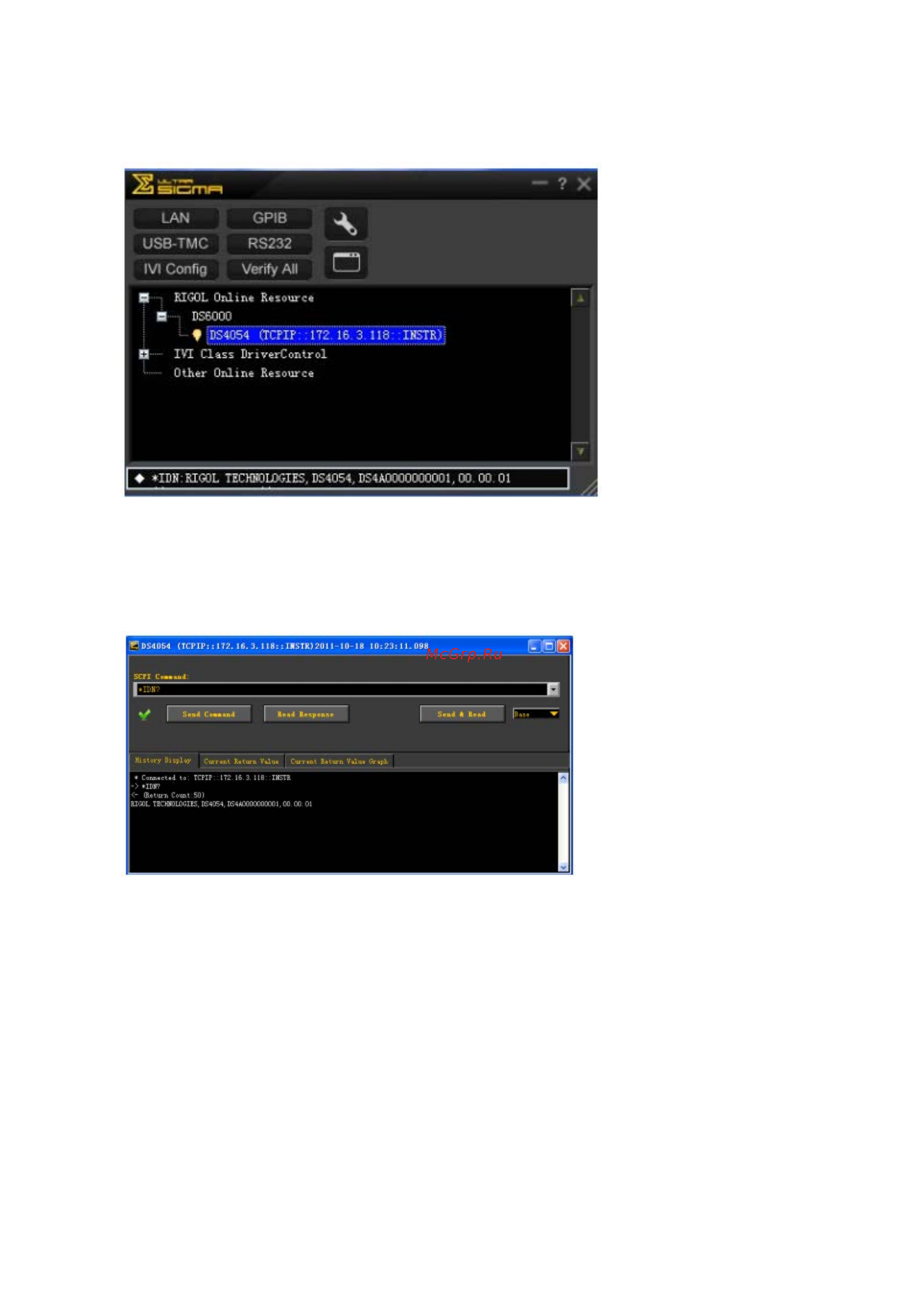

4. Просмотр ресурсов оборудования
Как показано на нижеследующем рисунке, обнаруженные ресурсы появятся в каталоге “RIGOL Online
Resource”.
5. Тест связи
Нажав правой кнопкой на имя ресурса “DS4054 (TCPIP::172.16.3.118::INSTR)”, выберите “SCPI Panel
Control”, откроется панель удаленного командного управления, таким образом при помощи данной панели
можно отправлять команды и производить извлечение данных, как показано ниже:
6. Загрузка страниц LXI
Данный осциллограф соответствует стандартам приборов типа LXI-C, при помощи Ultra Sigma (щелчок
правой кнопкой на имя ресурса, выбор LXI-Web) можно загружать страницы LXI (или, вводя IP адрес в
браузере, аналогично можно произвести загрузку страницы LXI). На странице будет отображена различная
важная информация по прибору, включая модель прибора, производителя, серийный номер , инструкцию,
адрес MAC и адрес IP и т.д. Как показано на нижеследующем рисунке:
