1. Введение RIGOL
Руководство пользователя DS4000
25
• Время системы: отображается в формате “hh:mm (часы: минуты)”. При печати или сохранении
осциллограмм выходящие файлы будут содержать данную информацию о времени. Нажатием на
Utility → Система → Время системы производится настройка в следующем формате:
yyyy-mm-dd hh-mm-ss (год - месяц - день часы - минуты - секунды).
• Ярлык звука: при включенном звуке в данной зоне отображается . Нажатием на Utility → Звук
можно включить или отключить звук.
• Ярлык флэш-карты: когда осциллограф обнаружит флэш-карту, в данной зоне будет отображен знак
.

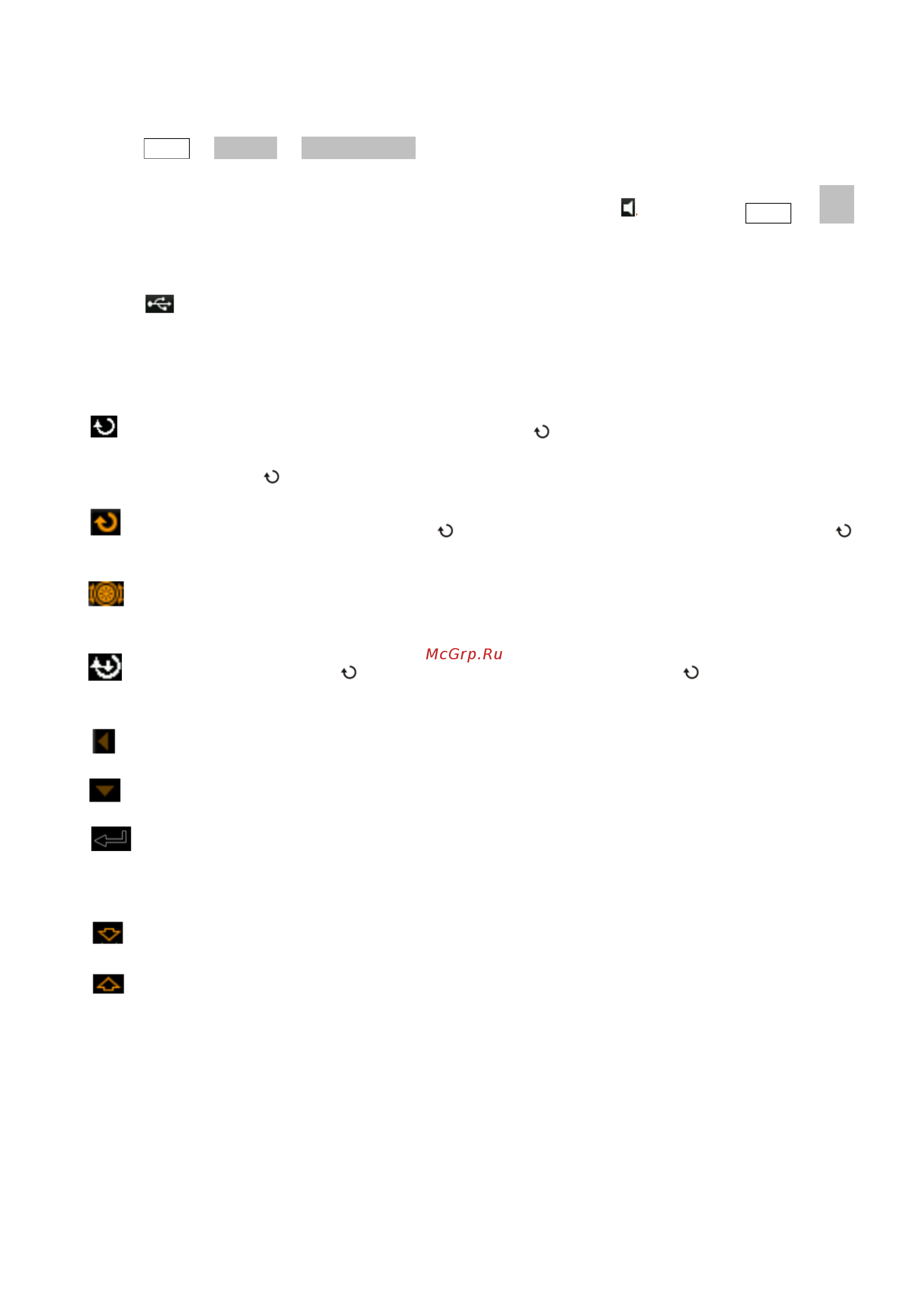

18. Оперативное меню
Нажатием на любую клавишу можно активировать соответствующее меню. Нижеописанные ярлыки могут
отображаться в меню:
означает возможность использования ручки управления на передней панели для выбора пунктов
параметров. Индикатор
загорается после выбора действительного параметра.
означает возможность использования для изменения значений параметров. Индикатор
загорается при вводе действительного параметра.
означает возможность использования ручки навигации для быстрого регулирования / фиксации
параметров.
означает использование для выбора параметров, затем нажатие для подтверждения
выбранного параметра.
означает, что в текущем меню имеется множество пунктов.
означает, что в текущем меню есть меню следующего уровня.
нажатием на данную клавишу можно вернуться в предыдущее меню.
Внимание: в сетке в левом нижнем углу оперативного меню также могут отображаться 2 следующие
клавиши управления:
означает возможность открытия следующей страницы меню.
означает возможность возвращения на предыдущую страницу меню.
