3. Настройка горизонтальной системы RIGOL

Руководство пользователя DS4000

На основании sinθ=A/B или C/D, где θ это фазовый угол между каналами, значения A, B, C, D см. на верхнем

рисунке. Отсюда получаем фазовый угол

Θ=±arcsin (A/B) или ±arcsin (C/D)

Если главная ось овала находится в квадранте плоскости I, III, тогда требующийся угол фазы находится в

квадранте плоскости I, IV, т.е. в пределах (0~π/2) или (3π/2～2π). Если главная ось овала находится в

квадранте плоскости II, IV, тогда требующийся угол фазы находится в квадранте плоскости II, III, т.е. в

пределах (π/2~π) или (π~3π/2).

При помощи функции X-Y можно производить измерения изменений фазы сигнала, произошедшие через

сеть с коммутацией каналов. Соединив осциллограф с электроцепью, можно наблюдать за входным и

выходным сигналами электроцепи.

Пример применения: измеряется разность фаз входных сигналов двух каналов.

Метод 1: использование метода Лиссажу

1. В канал СН1 подайте один синусоидальный сигнал, В канал СН2 подайте другой синусоидальный

сигнал с аналогичной частотой, аналогичной амплитудой и разностью фаз 90°.

2. После нажатия AUTO откройте режим X-Y, затем нажав на клавишу XY1 выберите “Вкл.”.

3. При помощи Вертикально POSITION CH1 и CH2 произведите отображение сигнала на экране,

использование Вертикально

SCALE сделает наблюдение за сигналом более легким. В это время

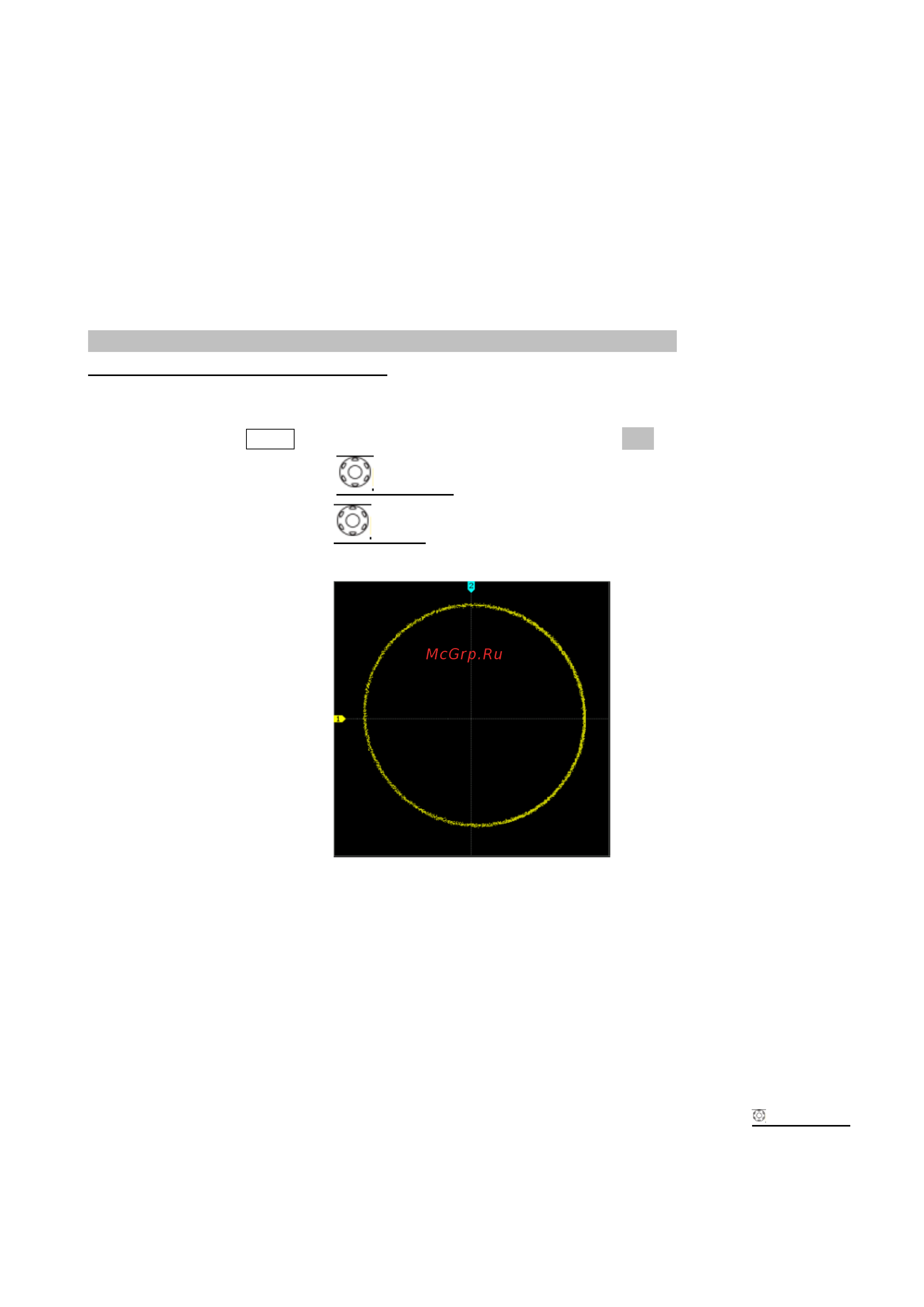

должен получиться круг, изображенный на нижеследующем рисунке.

4. Из рисунка очевидно, что расстояния от точек пересечения окружности с осями X и Y до точки начала

координат одинаковы.

Внимание:

• Осциллограф в режиме Y-T может использовать любую частоту дискретизации (в установленных

пределах) для захвата сигнала. Максимальная частота дискретизации в методе X-Y является 2.0 GSa/s.

В обычной ситуации оптимальное снижение частоты дискретизации позволяет получить более

наглядную схему Лиссажу.

• При включении режима X-Y “замедленная развертка” автоматически отключается.

• Нижеследующие функции в режиме X-Y не действуют:

Автоматические измерения, курсорные измерения, математические операции, опорная

осциллограмма, замедленная развертка, векторное отображение, горизонтально

POSITION,

управление запуском, глубина памяти, метод получения осциллограммы, допусковая проверка,

запись осциллограммы.
