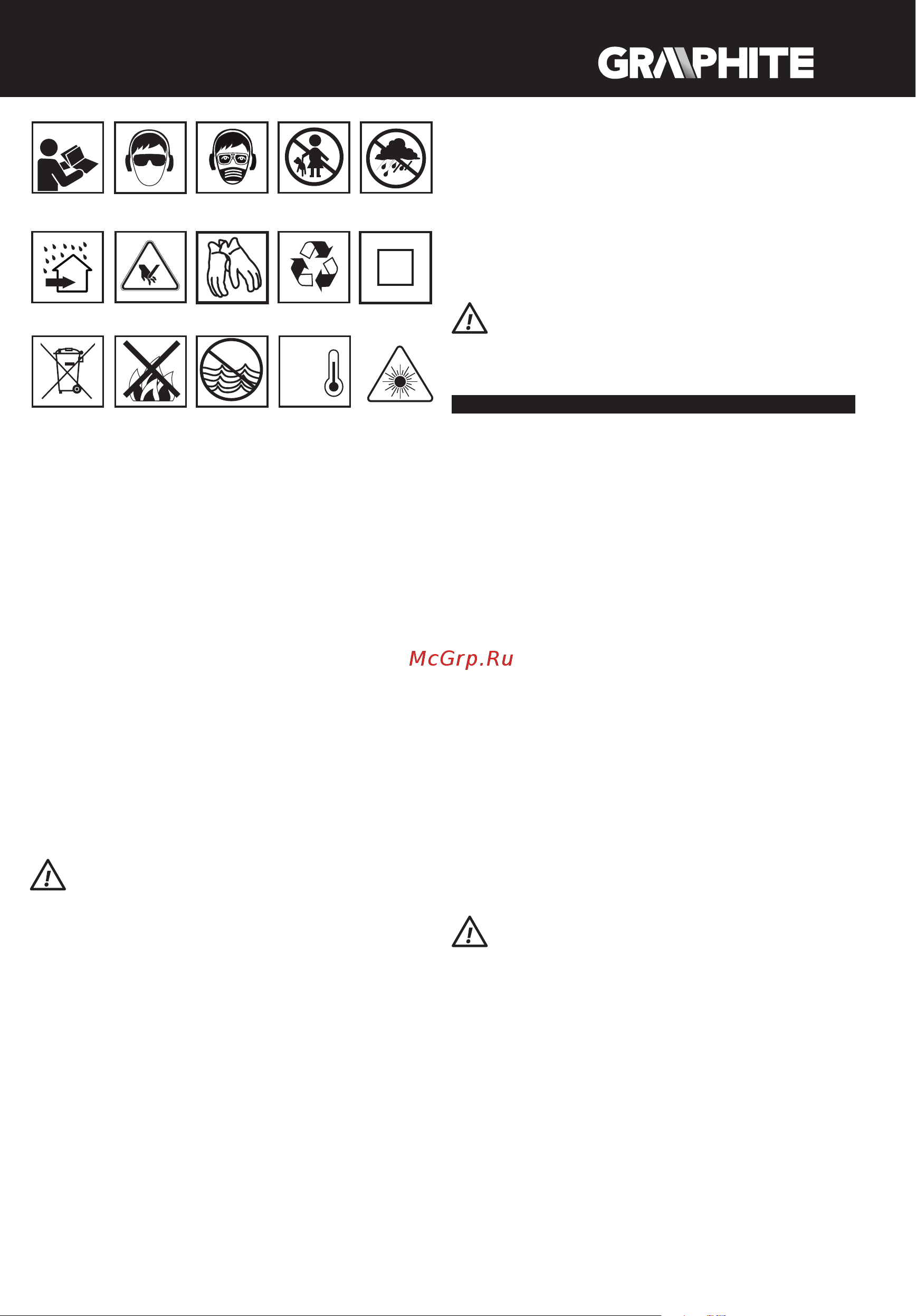

GRAPHITE 58G023 [7/112] 12 13 14 15
![GRAPHITE 58G023 [7/112] 12 13 14 15](/views2/2041614/page7/bg7.png)
7
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15
1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Pracuj w masce ochronnej.
4. Nie dopuszczać dzieci do urządzenia.
5. Chronić przed deszczem.
6. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
7. Uwaga, ostre elementy!
8. Stosuj rękawice ochronne.
9. Recykling.
10. Druga klasa ochronności.
11. Selektywne zbieranie.
12. Nie wrzucać ogniw do ognia.
13. Stwarzające zagrożenie dla środowiska wodnego.
14. Nie dopuszczać do nagrzania powyżej 50°C.
15. Uwaga: Promieniowanie laserowe.
BUDOWA I ZASTOSOWANIE
Pilarka tarczowa jest elektronarzędziem zasilanym z akumulatora. Napęd
stanowi silnik komutatorowy prądu stałego z magnesami trwałymi wraz
z przekładnią. Tego typu elektronarzędzie jest szeroko stosowane do
przecinania drewna i materiałów drewnopochodnych. Nie należy stosować
jej do przecinania drewna opałowego. Próby użycia pilarki do innych celów
niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę należy
wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi z zębami z
nakładkami z węglików spiekanych. Pilarka tarczowa została zaprojektowana
do lekkich prac w warsztatach usługowych oraz wszelkich prac z zakresu
samodzielnej działalności amatorskiej (majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na
stronach gracznych niniejszej instrukcji.
1. Króciec odprowadzania pyłu
2. Osłona górna
3. Przycisk blokady włącznika
4. Włącznik
5. Dźwignia osłony dolnej
6. Rękojeść przednia
7. Laser
8. Tarcza tnąca
9. Podkładka kołnierzowa
10. Śruba mocująca tarczę tnącą
11. Osłona dolna
12. Przycisk blokady wrzeciona
13. Rękojeść zasadnicza
14. Gniazdo mocowania akumulatora
15. Dźwignia blokady głębokości cięcia
16. Stopa
17. Dźwignia blokady ustawienia stopy
18. Wskaźnik linii cięcia dla 45°
19. Wskaźnik linii cięcia dla 0°
20. Śruba blokady prowadnicy równoległej
21. Prowadnica równoległa
22. Prowadnica głębokości cięcia
23. Przycisk mocowania akumulatora
24. Akumulator
25. Ładowarka
26. Diody LED
27. Przycisk sygnalizacji stanu naładowania akumulatora
28. Sygnalizacja stanu naładowania akumulatora (diody LED)
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
OSTRZEŻENIE
WYPOSAŻENIE I AKCESORIA
1. Prowadnica równoległa - 1 szt.
2. Klucz sześciokątny - 1 szt.
PRZYGOTOWANIE DO PRACY
WYJMOWANIE / WKŁADANIE AKUMULATORA
• Nacisnąć przycisk mocowania akumulatora (23) i wysunąć akumulator (24)
(rys. A).
• Włożyć naładowany akumulator (24) do gniazda mocowania akumulatora
(14) w rękojeści zasadniczej (13), aż do słyszalnego zaskoczenia przycisku
mocowania akumulatora (23).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczona z akumulatorem częściowo naładowanym.
Ładowanie akumulatora należy przeprowadzać w warunkach, gdy
temperatura otoczenia wynosi 4
0
C - 40
0
C. Akumulator nowy lub taki, który
przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania
po około 3 - 5 cyklach ładowania i rozładowania.
• Wyjąć akumulator (24) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (24) do ładowarki (25) (rys. B). Sprawdzić, czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda
(26) na ładowarce, która sygnalizuje podłączenie napięcia.
Po umieszczeniu akumulatora (24) w ładowarce (25) zaświeci się czerwona
dioda (26) na ładowarce, która sygnalizuje, że trwa proces ładowania
akumulatora.
Równocześnie świecą pulsacyjnie zielone diody (28) stanu naładowania
akumulatora w różnym układzie (patrz opis poniżej).
• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie
akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania
akumulatora.
Po naładowaniu akumulatora dioda (26) na ładowarce świeci na zielono,
a wszystkie diody stanu naładowania akumulatora (28) świecą światłem
ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora
(28) gasną.
Akumulator nie powinien być ładowany dłużej niż 8 godzin.
Przekroczenie tego czasu może spowodować uszkodzenie ogniw
akumulatora. Ładowarka nie wyłączy się automatycznie, po całkowitym
naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić
nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie.
Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki.
Unikać kolejno po sobie następujących krótkich ładowań. Nie należy
poddawać akumulatorów doładowywaniu po krótkim użytkowaniu
urządzenia. Znaczny spadek czasu między koniecznymi ładowaniami
świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.
W procesie ładowania akumulatory bardzo mocno się nagrzewają. Nie
podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator
temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.
SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA
Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora
(3 diody LED) (28). Aby sprawdzić stan naładowania akumulatora należy
wcisnąć przycisk sygnalizacji stanu naładowania akumulatora (27) (rys.
C). Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania
akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie.
