82
opasan po vid, ali ipak nije dozvoljeno gledati direktno u snop zraka (preti to
pojavom trenutnog slepila).
UPOZORENJE. Nije dozvoljeno direktno gledati u snop laserskog
svetla. Preti to opasnošću. Potrebno je pridržavati se dole datih saveta
bezbednosti.
• Laserski uređaj potrebno je koristiti u skladu sa savetima proizvođača.
• Strogo je zabranjeno namerno ili slučajno uperiti snop laserskih zraka u
pravcu ljudi, životinja ili drugim objektima, a koji se ne obrađuju.
• Zabranjeno je dozvoliti da dođe do slučajnog upiranja snopa laserskih
zraka prema očima ljudi ili životinja na period duži od 0,25 s, uperivši snop
laserskih zraka prema ogledalu, na primer.
• Uvek je potrebno uveriti se da je svetlo lasera upereno na materijal koji
nema reektujuću površinu.
• Sjajni čelični lim (ili drugi materijali sa površinom koja reektuje svetlo) ne
dozvoljava upotrebu laserskog svetla, jer bi to moglo dovesti do nesigurnog
odbijanja svetla u pravcu operatera, nekih drugih osoba ili životinja.
• Zabranjeno je menjati agregat lasera uređajem nekog drugog tipa. Sve
vrste popravki potrebno je da obavi proizvođač ili ovlašćena osoba.
LASERSKO SVETLO, LASERSKO ZRAČENJE
NE GLEDAJTE U LASERSKI ZRAK
LASERSKI UREĐAJ KLASE 2
Talasna dužina: 650 nm; Snaga: < 1 mW
EN 60825-1:2014
Pažnja: Laserski zraci.
PAŽNJA: Regulacije koje nisu pomenute u datom uputstvu prete
opasnošću izlaganja laserskim zracima!

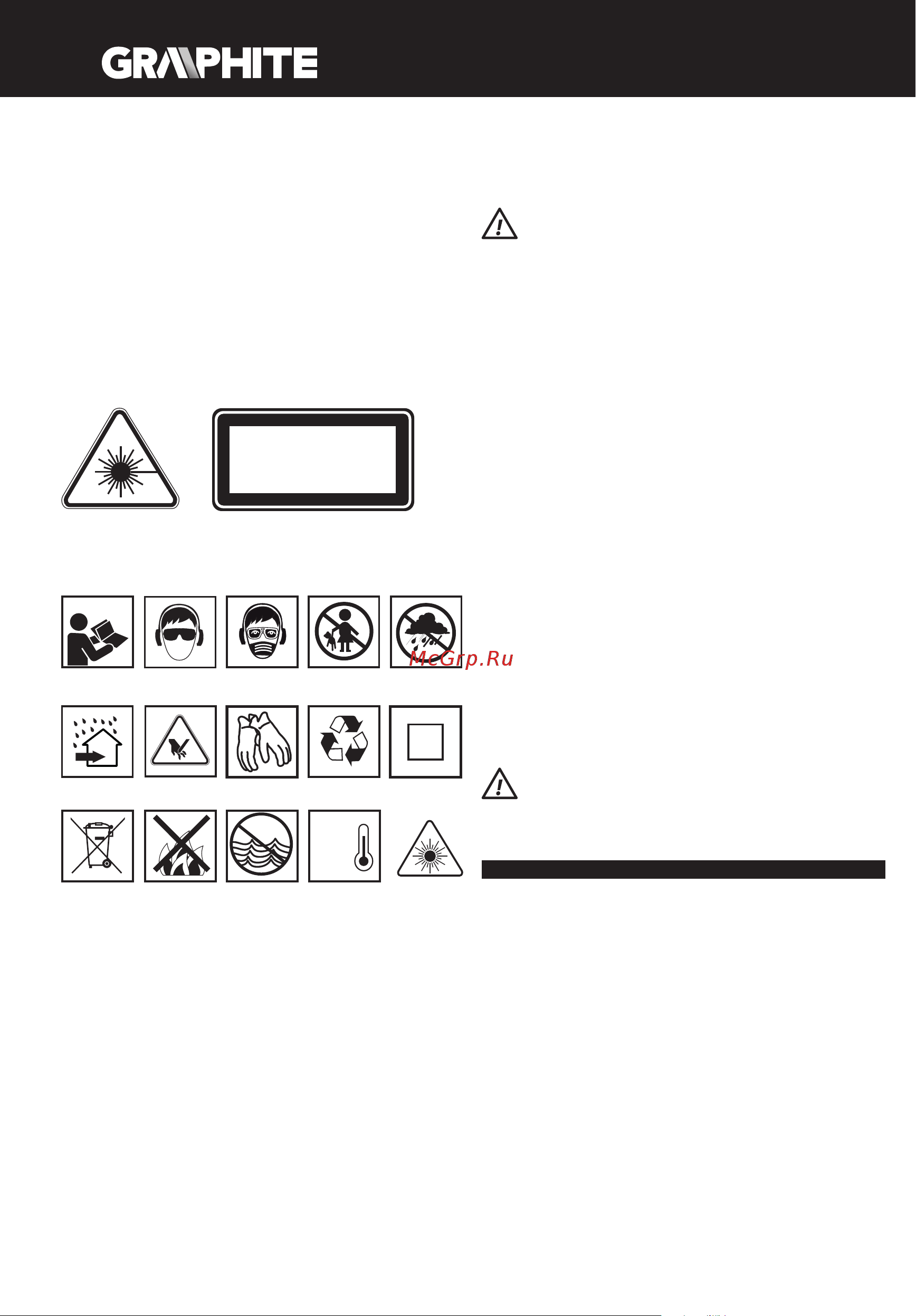

Objašnjenje korišćenih piktograma:
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15
1. Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i saveta za
bezbednost.
2. Koristiti zaštitne naočari i zaštitu za sluh.
3. Raditi sa zaštitnom maskom.
4. Deci je zabranjen pristup uređaju.
5. Čuvati od kiše.
6. Čuvati unutar prostorija, čuvati od vode i vlage.
7. Pažnja, oštri elementi!
8. Koristiti zaštitne rukavice.
9. Reciklaža.
10. Druga klasa bezbednosti.
11. Selektivno prikupljanje.
12. Ne bacati u vatru.
13. Predstavlja opasnost za vodenu sredinu.
14. Ne dozvoliti da se zagreje iznad 50°C.
15. Pažnja: Laserski zraci.
IZRADA I NAMENA
Kružna testera je elektrouređaj koji se puni preko akumulatora. Napon
stvara motor stalne struje zajedno sa trajnim magnetima, sa zupčanicima.
Elektrouređaji tog tipa u širokoj su upotrebi za sečenje drva i materijala sličnih
drvetu. Zabranjeno je koristiti je za sečenje drva za ogrev. Pokušaji korišćenja
testere u druge svrhe osim navedenih, smatraće se neispravnom upotrebom.
Testeru treba koristiti isključivo sa odgovarajućim pločama za sečenje, sa
zubima koja su od legure karbida metala. Kružna testera je projektovana
za lake poslove u uslužnim radionicama ili za veliki broj poslova iz oblasti
samostalne amaterske delatnosti (majstorisanje).
Zabranjeno je koristiti elektrouređaj suprotno od njegove
namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su predstavljeni na
gračkim stranama datog uputstva.
1. Kraj za odvođenje prašine
2. Gornja zaštita
3. Taster blokade startera
4. Starter
5. Ručica donje zaštite
6. Prednja drška
7. Laser
8. Ploča za sečenje
9. Podloga prstena
10. Pričvrsni šraf ploče za sečenje
11. Donja zaštita
12. Taster blokade vretena
13. Osnovna drška
14. Gnezdo za pričvršćivanje akumulatora
15. Ručica blokade dubine sečenja
16. Postolje
17. Ručica blokade postavljanja stope
18. Displej linije sečenja za 45°
19. Displej linije sečenja za 0°
20. Šraf blokade paralelne vođice
21. Paralelna vođica
22. Vođica dubine sečenja
23. Taster za pričvršćivanje akumulatora
24. Akumulator
25. Punjač
26. LED dioda
27. Taster za signalizaciju napunjenosti akumulatora
28. Signalizacija stanja napunjenosti akumulatora (LED diode).
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
UPOZORENJE
OPREMA I DODACI
1. Paralelna vođica - 1 kom.
2. 2. Inbus ključ - 1 kom.
PRIPREMA ZA RAD
VAĐENJE / POSTAVLJANJE AKUMULATORA
• Pritisnuti taster za pričvršćivanje akumulatora (23) i izvaditi akumulator (24)
(slika A).
• Postaviti napunjen akumulator (24) u gnezdo za pričvršćivanje akumulatora
(14) u osnovnu dršku (13) sve dok se ne čuje zvuk iskakanja tastera za
pričvršćivanje akumulatora (23).
PUNJENJE AKUMULATORA
Uređaj se dobija sa delimično napunjenim akumulatorom. Punjenje
akumulatora treba obavljati u uslovima gde temperatura okruženja iznosi 40C
-400C. Nov akumulator ili akumulator koji se duže vreme nije koristio, dostiže
potpuni nivo napunjenosti nakon oko 3 - 5 ciklusa punjenja i pražnjenja.
• Izvaditi akumulator (24) iz uređaja (slika A).
• Uključiti punjač u struju (230 V AC).
• Gurnuti akumulator (24) u punjač (25) (slika B). Proveriti da li je akumulator
pravilno postavljen (gurnut do kraja).
Nakon uključivanja punjača u struju (230 V AC) zasvetliće zelena dioda (26) na
punjaču, koja signalizira da je struja priključena.
Nakon postavljanja akumulatora (24) u punjač (25) zasvetliće crvena dioda
(26) na punjaču, koja signalizira da traje proces punjenja akumulatora.
Istovremeno pulsiraju zelene diode (28) stanja napunjenosti akumulatora,
različitim redosledom (vidi opis dole).
• Pulsirajuće svetlo svih dioda - signalizira da je akumulator ispražnjen i da je
