77
korištenje punjača ne smiju koristiti punjač bez nadzora odgovorne osobe.
U suprotnom može doći do opasnosti od nepravilne uporabe punjača što
bi moglo uzrokovati tjelesne povrede.
• Kad punjač ne koristite, isključite ga iz električne mreže.
• Pridržavajte se svih uputa za punjenje, zabranjeno je puniti aku-bateriju
na temperaturi koja izlazi iz okvira određenog u tablici s nazivnim
podacima uputa za uporabu. Nepravilno punjenje ili punjenje na temperaturi
van određenog raspona može oštetiti aku-bateriju i povećati opasnost od požara.
POPRAVAK PUNJAČA
• Nikada ne popravljajte oštećen punjač. Izvođenje popravaka punjača je
dozvoljeno samo proizvođaču ili ovlaštenoj servisnoj radionici.
• Istrošen punjač odnesite na mjesto zbrinjavanja otpada tog tipa.
POZOR! Uređaj služi za korištenje u zatvorenom prostoru.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih sredstava
i dodatnih zaštitnih mjera, uvijek postoji djelomični rizik od ozljeda
nastalih tijekom rada.
Kad dođe do pregrijavanja Li-ion aku-baterija ili do kratkog spoja može
doći i do istjecanja kiseline, požara ili eksplozije. Tijekom sparnih i sunčanih
dana aku-baterije ne držite u autima. Nemojte otvarati aku-baterije. Li-ion
aku-baterije su opremljene elektroničkim zaštitnim uređajima koji nakon
oštećenja mogu uzrokovati požar ili eksploziju aku-baterije.
SIGURNOSNA PRAVILA ZA LASERSKE UREĐAJE
Laserski uređaj primijenjen u konstrukciji pile je klase 2, najveće snage < 1mW,
kod dužine vala zračenja λ = 650 nm Takav uređaj nije štetan za vid no ipak
ne smijete gledati neposredno u smjeru izvora zračenja (postoji opasnost od
trenutne sljepoće).
UPOZORENJE. Ne smijete gledati neposredno u snop laserskog svjetla.
To može dovesti do opasnosti. Pridržavajte se dolje navedenih pravila
o sigurnosti.
• Laserski uređaj koristite sukladno uputama proizvođača.
• Nikad ne smijete namjerno ili slučajno usmjeravati lasersku zraku u smjeru
osoba, životinja ili na objekte koje ne obrađujete.
• Ne dozvolite da zraka laserskog svjetla bude slučajno usmjerena ka
očima trećih osoba i životinja u razdoblju duljem od 0,25 s na primjer
usmjeravajući zraku preko ogledala.
• Uvijek provjerite jeli lasersko svjetlo usmjereno na materijal koji nema
blještavu površinu.
• Blještava čelična ploča (ili drugi materijali s blještavom površinom) ne
dozvoljava korištenje laserskog svjetla jer bi moglo doći do opasnog
odbijanja svjetla u smjeru operatora, trećih osoba ili životinja.
• Ne smijete mijenjati laserski sklop na uređaj drugog tipa. Sve popravke
treba izvoditi proizvođač ili autorizirana osoba.
LASERSKO SVJETLO, LASERSKO ZRAČENJE
NE GLEDAJTE NA LASERSKU ZRAKU
LASERSKI UREDAJ KLASE 2
Duljina vala: 650 nm; Snaga: < 1 mW
EN 60825-1:2014
Pozor: lasersko zračenje.
POZOR: Drugačije postavke regulacija od navedenih u ovim uputama
prijete opasnosnošću od laserskog zračenje!

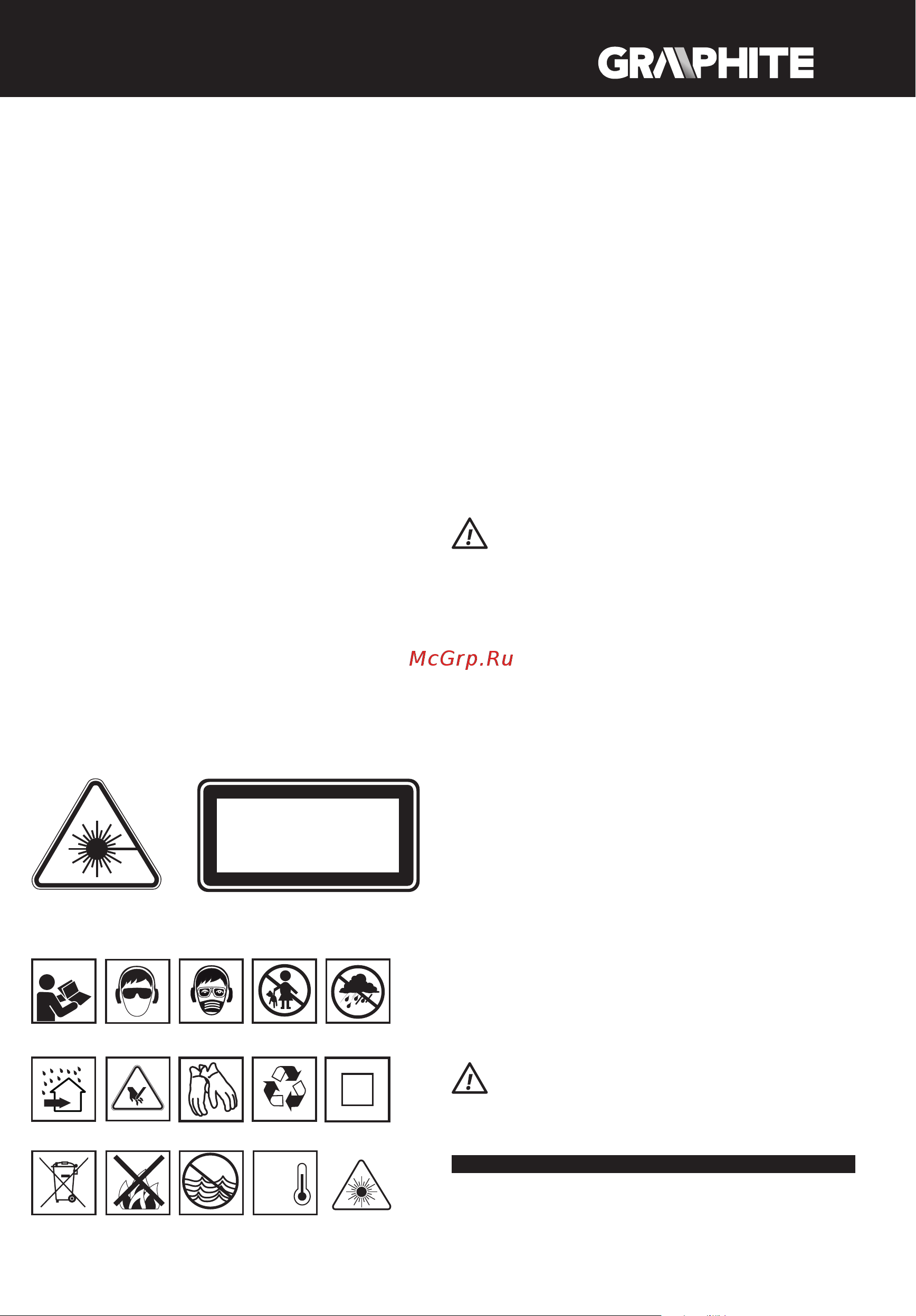

Objašnjenje korištenih piktograma.
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15
1. Pročitajte Upute za uporabu, uzmite u obzir upozorenja i sigurnosne
uvjete o kojima je riječ u uputama.
2. Koristite zaštitne naočale i antifone
3. Tijekom rada koristite zaštitnu masku.
4. Čuvajte van dohvata djece
5. Štitite od kiše
6. Koristite u zatvorenim prostorijama, štitite od vode i vlage.
7. Pozor, oštri elementi!
8. Koristite zaštitne rukavice.
9. Reciklaža.
10. Druga klasa zaštite.
11. Selektivno skupljanje.
12. Karike ne bacajte u vatru.
13. Predstavlja opasnost za vodeni okoliš
14. Spriječite zagrijavanje na temperaturi većoj od 50°C.
15. Pozor: lasersko zračenje.
KONSTRUKCIJA I NAMJENA
Kružna pila je električni alat napajan iz aku-baterije. Pokreće ga komutatorski
motor istosmjerne struje s trajnim magnetima i sa prijenosom. Električni
alati tog tipa se primjenjuju za rezanje drva i materijala sličnih drvu. Nisu
namijenjeni za rezanje drva za ogrjev. Uporaba pile u druge svrhe osim ovih
ovdje navedenih, smatrat će se nenamjenskom uporabom. Pilu koristite
isključivo s odgovarajućim listovima pile sa zubima s nastavcima od legura.
Kružna pila je projektirana za izvođenje jednostavnih radova u uslužnim
radionicama te drugih radova iz opsega samostalne amaterske djelatnosti
(sam svoj majstor).
Zabranjena je nenamjenska uporaba električnog alata.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se nalaze na
gračkim prikazima ovih uputa.
1. Nastavak za odvod prašine
2. Gornji štitnik
3. Gumb za blokadu prekidača
4. Prekidač
5. Poluga donjeg štitnika
6. Prednja ručka
7. Laser
8. List pile
9. Prirubnica
10. Vijak za pričvršćivanje lista pile
11. Donji štitnik
12. Gumb za blokadu vretena
13. Glavna ručka
14. Priključak za stavljanje aku-baterije
15. Poluga blokade dubine rezanja
16. Ploča
17. Poluga za blokadu postavki ploče
18. Pokazatelj linije rezanja za 45°
19. Pokazatelj linije rezanja za 0°
20. Vijak za blokadu paralelne vodilice
21. Paralelna vodilica
22. Vodilica dubine rezanja
23. Gumb za pričvršćivanje aku-baterije
24. Aku-baterija
25. Punjač
26. Diode LED
27. Gumb za signalizaciju stanja napunjenosti aku-baterije
28. Signalizacija stanja napunjenosti aku-baterije (diode LED).
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
UPOZORENJE
PRIBOR I DODATNA OPREMA
1. Paralelna vodilica - 1 kom.
2. Šesterokutni ključ - 1 kom..
PRIPREMA ZA RAD
VAĐENJE / STAVLJANJE AKU-BATERIJE
• Pritisnite gumb za pričvršćivanje aku-baterije (23) i izvadite aku-bateriju
(24) (crtež A).
