98
NORME DI SICUREZZA PER L'APPARECCHIO LASER
Il dispositivo laser installato nell'elettroutensile è di classe 2, con potenza
massima <1mW, e lunghezza d'onda λ = 650 nm. Tale apparecchio non è
pericoloso per gli occhi, tuttavia è vietato guardare direttamente in direzione
della fonte dei raggi (rischio di cecità temporanea).
AVVERTENZA. È vietato guardare direttamente il raggio di luce laser. È
pericoloso. Rispettare le seguenti norme di sicurezza.
• L'apparecchio laser deve essere utilizzato conformemente alle indicazioni
del produttore.
• Non dirigere mai, volontariamente o involontariamente il raggio laser in
direzione di persone, animali o oggetti diversi dal materiale in lavorazione.
• È vietato permettere che il raggio di luce laser venga diretto
accidentalmente verso gli occhi di persone e animali presenti, per un
tempo superiore a 0,25 secondi, per esempio orientando il raggio di luce
per mezzo di uno specchio.
• Accertarsi sempre che il raggio laser sia diretto su un materiale che non
presenti superci riettenti.
• Nel caso di lamiere di acciaio lucide (o altri materiali con superci riettenti)
è vietato utilizzare il raggio laser, in quanto potrebbe avere luogo una
pericolosa riessione del raggio in direzione dell'operatore stesso e di
persone ed animali presenti.
• È vietato sostituire il gruppo laser con un apparecchio di altro tipo. Tutte le
riparazioni devono essere eseguite dal produttore o da una persona autorizzata.
LUCE LASER, RADIAZIONE LASER
NON GUARDARE IL RAGGIO LASER
DISPOSITIVO LASER DI CLASSE 2
Lunghezza d'onda: 650 nm; Potenza: < 1 mW
EN 60825-1:2014
Attenzione: Radiazione laser.
ATTENZIONE: Regolazioni diverse da quelle riportate nel presente
manuale costituiscono un rischio di esposizione ai raggi laser!

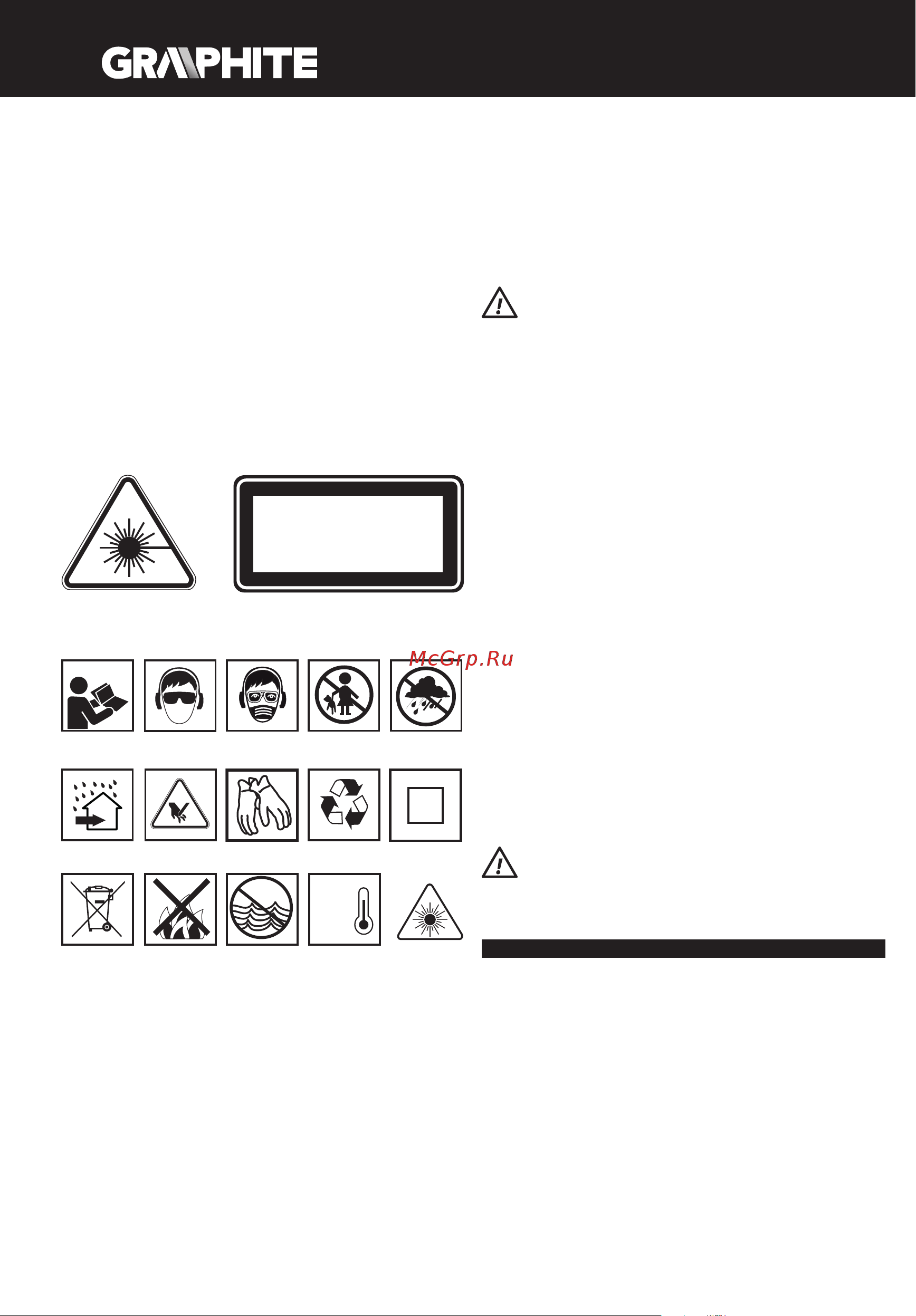

Legenda dei pittogrammi utilizzati.
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15
1. Leggere il manuale d’uso, osservare le avvertenze e le istruzioni di
sicurezza ivi contenute.
2. Indossare occhiali di protezione e dispositivi di protezione dell'udito.
3. Lavorare indossando una maschera protettiva.
4. Tenere il dispositivo lontano dalla portata dei bambini.
5. Proteggere contro la pioggia.
6. Utilizzare il dispositivo in ambienti chiusi, proteggere contro il contatto
con acqua ed umidità.
7. Attenzione, elementi taglienti!
8. Indossare guanti protettivi.
9. Riciclaggio.
10. Seconda classe di isolamento.
11. Raccolta dierenziata.
12. Non gettare le batterie nel fuoco.
13. Pericoloso per l'ambiente acquatico.
14. Non riscaldare oltre i 50°C.
15. Attenzione: Radiazione laser.
CARATTERISTICHE ED APPLICAZIONI
La sega circolare è un elettroutensile alimentato a batterie. L'elettroutensile
è azionato da un motore a spazzole a corrente continua con magneti
permanenti, mediante un riduttore. Questo tipo di elettroutensile viene
ampiamente usato per il taglio di legno e materiali a base di legno. Il
dispositivo non deve essere utilizzato per tagliare legna da ardere. Tentativi di
utilizzo della sega circolare per scopi diversi dalla destinazione d'uso prevista
verranno considerati come uso non conforme. La sega deve essere utilizzata
esclusivamente con lame adatte, con denti dotati di placchette al carburo di
tungsteno. La sega circolare è stata progettata per lavori leggeri e per tutti i
lavori di attività amatoriale (bricolage).
È vietato utilizzare l'elettroutensile in modo non conforme alla
sua destinazione d'uso
DESCRIZIONE DELLE PAGINE GRAFICHE
La seguente numerazione si riferisce agli elementi dell'utensile mostrati nelle
pagine grache di questo manuale d’istruzioni.
1. Raccordo per l'asportazione della polvere
2. Coprilama superiore
3. Pulsante di blocco dell'alberino
4. Interruttore
5. Leva del coprilama inferiore
6. Impugnatura anteriore
7. Laser
8. Lama
9. Rondella angiata
10. Vite di ssaggio della lama
11. Coprilama inferiore
12. Pulsante di blocco dell'alberino
13. Impugnatura principale
14. Attacco della batteria
15. Leva di blocco della regolazione della profondità di taglio
16. Piastra di base
17. Leva di blocco della regolazione della piastra di base
18. Indicatore della linea di taglio a 45°
19. Indicatore della linea di taglio a 0°
20. Vite di blocco della guida parallela
21. Guida parallela
22. Guida di profondità di taglio
23. Pulsante di sblocco della batteria
24. Batteria ricaricabile
25. Caricabatterie
26. Diodi LED
27. Pulsante di segnalazione dello stato di carica della batteria ricaricabile
28. Segnalazione del livello di carica della batteria ricaricabile (diodi LED).
* Possono avere luogo dierenze tra il disegno e il prodotto.
DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI
AVVERTENZA
EQUIPAGGIAMENTO ED ACCESSORI
1. Guida parallela - 1 pz.
2. Chiave a brugola - 1 pz.
PREPARAZIONE AL FUNZIONAMENTO
RIMOZIONE / INSERIMENTO DELLA BATTERIA RICARICABILE
• Premere il pulsante di sblocco della batteria (23) e rimuovere la batteria (24)
(g. A).
• Inserire la batteria carica (24) nell'attacco per il ssaggio della batteria
ricaricabile (14) presente nell'impugnatura principale (13), no a far scattare
il pulsante di sblocco della batteria (23).
RICARICA DELLA BATTERIA
Il dispositivo viene fornito con la batteria parzialmente carica. La ricarica
della batteria deve avvenire ad una temperatura ambiente nell'intervallo 40C
- 400C. Batterie ricaricabili nuove o batterie che non sono state utilizzate a
lungo raggiungono la piena capacità di carica dopo circa 3 - 5 cicli di carica
e scarica.
• Rimuovere la batteria ricaricabile (24) dal dispositivo (g. A).
• Collegare il caricabatterie alla presa di rete (230 V AC).
• Inserire la batteria ricaricabile (24) nel caricabatterie (25) (g. B). Controllare
che la batteria sia correttamente inserita (inlata no in fondo).
Dopo il collegamento del caricabatterie alla presa di corrente (230 V AC), il
