34
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15

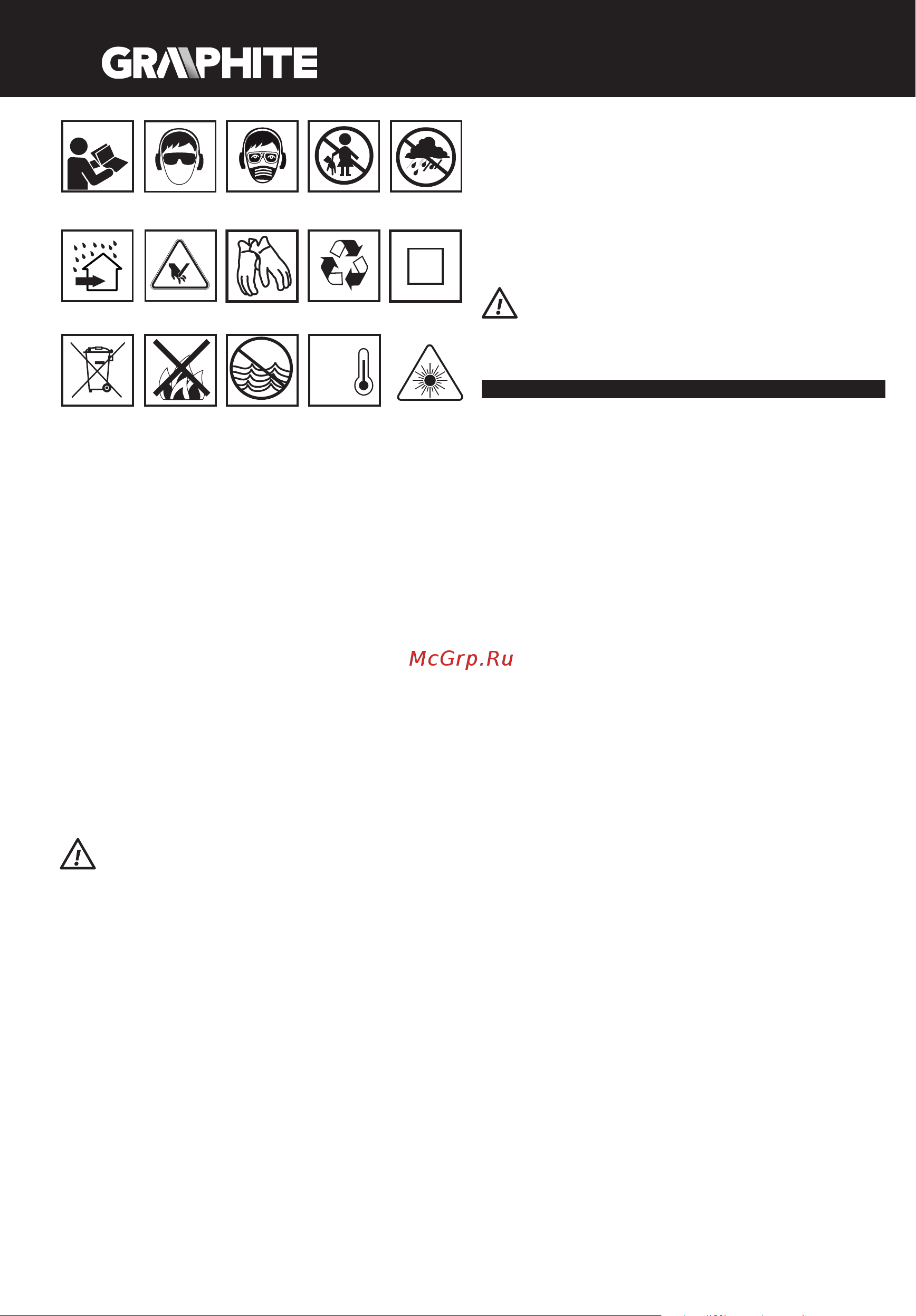

1. Olvassa el a használati utasítást, tartsa be a benne található
gyelmeztetéseket és biztonsági szabályokat!
2. Használjon védőszemüveget és fülvédőt.
3. Dolgozzon arcmaszkban.
4. Gyerekeket ne engedje a berendezéshez.
5. Óvja az esőtől
6. Helyiségekben használandó, óvja a víztől és nedvességtől.
7. Figyelem, éles részek!
8. Használjon védőkesztyűt.
9. Újrahasznosítás.
10. Kettes érintésvédelmi osztály.
11. Szelektíven gyűjthető.
12. Ne dobja a cellákat tűzbe.
13. Veszélyezteti az vízi élővilágot
14. Ne engedje 50°C főlé felmelegedni.
15. Figyelem: Lézer sugárzás.
FELÉPÍTÉSE ÉS RENDELTETÉSE
A körfűrész egy akkumulátorral működő elektromos kéziszerszám. A
berendezés meghajtása egy egyenáramú állandó mágnesekkel működő
kommutátoros motor sebességváltóval. Az ilyen típusú szerszám széles
körben használatos fa és fás jellegű anyagok darabolására. A berendezést
tilos tűzifa darabolására használni. A fűrész a megadott rendeltetésektől
eltérő használata nem megfelelő alkalmazásnak lesz tekintve. A fűrészt csak
megfelelő volfrám-keményfém hegyekkel rendelkező vágókorongokkal
szabad használni. A körfűrészt szolgáltató műhelyekben és amatőr szabadidős
tevékenység keretein belül történő könnyű munkára (DIY) tervezték..
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
használni.
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti
jelöléseit követi.
1. Porelszívó csatlakozás
2. Felső borítás
3. Főkapcsoló blokkoló gomb
4. Főkapcsoló
5. Alsó borítás fogantyú
6. Első markolat
7. Lézer
8. Vágókorong
9. Karima alátét
10. Vágótárcsarögzítő csavar
11. Alsó fedél
12. Orsó rögzítő gomb
13. Fő markolat
14. Akkumulátor rögzítő aljzat
15. Vágási mélység beállító kar
16. Láb
17. Láb szabályozó rögzítőkar
18. Vágási vonal jelző 45° -on
19. Vágási vonal jelző 0° -on
20. A párhuzamos vezetőléc rögzítőcsavarja
21. Párhuzamos vezetőléc
22. Bevágási mélység vezetőléc
23. Akkumulátor rögzítő gomb
24. Akkumulátor
25. Akkumulátor töltő
26. LED diódák
27. Az akkumulátor töltöttségi állapotának megjelentő gombja
28. Az akkumulátor töltöttségi szintjének kijelzése (LED diódák).
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELMEZTETÉS
FELSZERELÉSEK ÉS TARTOZÉKOK
1. Párhuzamos vezetőléc - 1 db
2. Imbuszkulcs - 1 db
A MUNKA ELŐKÉSZÍTÉSE
AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE
• Nyomja meg az elemtartó gombot (23) és csúsztassa ki az akkumulátort
(24) (A ábra).
• Helyezze be a feltöltött akkumulátort (24) az akkumulátor rögzítő aljzatához
(14) a fő markolatban (13) amíg az akkumulátor rögzítő gomb hallhatóan a
helyére nem kattan (23).
AZ AKKUMULÁTOR TÖLTÉSE
A készülék némileg feltöltött akkumulátorral kerül értékesítésre. Az
akkumulátor feltöltését 4 ° C0C - 400C környezeti hőmérsékleten kell
elvégezni. Az új vagy hosszú ideje nem használt akkumulátor kb. 3–5 töltési
és kisütési ciklus után éri el a teljes kapacitását.
• Vegye ki az akkumulátort (24) a berendezésből (A ábra).
• Csatlakoztassa a töltőt egy (230 V AC) hálózati aljzatba.
• Helyezze be az akkumulátort (24) a töltőbe (25) (B ábra). Ellenőrizze, hogy
az akkumulátor megfelelően be van-e helyezve (teljesen a helyére tolt
pozícióban).
Miután csatlakoztatta a töltőt a fali aljzathoz (230 V AC) a zöld LED világítani
kezd (26) a töltőn, így jelezve a tápfeszültség csatlakoztatását.
Az akkumulátor (24) behelyezését követően a töltőbe (25) világítani kezd a
piros LED (26) a töltőn, amely jelzi, hogy az akkumulátor töltése folyamatban
van.
Ezzel egy időben a villogó zöld LED-ek jelzik (28) az akkumulátor töltöttségi
szintjét különféle elrendezésben (lásd alább a leírást).
• Az összes dióda villogása - azt jelzi, hogy az akkumulátor lemerült és fel
kell tölteni.
• 2 LED villog - részleges lemerülést jelez.
• 1 LED pulzáló villogása - azt jelzi, hogy az akkumulátor töltöttségi szintje
magas.
Az akkumulátor feltöltődése után a töltőn a LED (26) zölden világít és az
akkumulátor töltöttségi állapotának minden jelzőfénye (28) folyamatosan ég.
Egy bizonyos idő eltelte után (kb. 15s) az akkumulátor töltöttségi állapotát
jelző LED-ek (28) kialszanak.
Az akkumulátort legfeljebb 8 órán keresztül szabad tölteni. A maximális
töltési idő túllépése károsíthatja az akkumulátor cellákat. A töltő nem kapcsol
ki automatikusan, ha az akkumulátor teljesen fel van töltve. A töltőn lévő
LED továbbra is zölden fog világítani. Az akkumulátor töltöttségi állapotának
jelzőfényei egy idő után kialszanak. Az akkumulátor eltávolítása előtt húzza
ki a tápkábelt a fali csatlakozóból. Kerülje el az egymás utáni rövid töltéseket.
Ne töltse újra az akkumulátorokat a berendezés rövid ideig történő használta
után. A töltések közötti időhossz jelentős csökkenése azt jelzi, hogy az
akkumulátor elhasználódott, ezért azt ki kell cserélni.
Az akkumulátorok a töltés során nagyon felforrósodnak. Ne kezdje el a
munkát közvetlenül a töltés után - várja meg, amíg az akkumulátor eléri a
szobahőmérsékletet. Ez megvédi az akkumulátort a károsodástól.
AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK JELZÉSE
Az akkumulátor töltöttségi állapotjelzővel van felszerelve (3 LED dióda)
(28). Az akkumulátor töltöttségi állapotának ellenőrzéséhez nyomja meg
az akkumulátor töltöttségi állapotjelző gombját (27) (C ábra). Az összes LED
világítása az akkumulátor magas töltöttségét jelzi. 2 dióda világítása részleges
lemerülést jelez. Ha csak 1 dióda világít, ha az akkumulátor üres, és fel kell
tölteni.
A VÁGÁSI MÉLYSÉG BEÁLLÍTÁSA
A vágási mélység derékszögben 0 és 52 mm között állítható.
• Lazítsa meg a vágási mélység rögzítő kart (15).
