23
ЛАЗЕРНЫЙ ПУЧОК, ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
НЕ СМОТРИТЕ В ПУЧОК
ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 2
Длина волны: 650 нм; Мощность: < 1 мВт
EN 60825-1:2014
Внимание: Лазерное излучение.
ВНИМАНИЕ: Настройка лазера, выходящая за рамки описанной в
данном руководстве, чревата опасностью лазерного облучения!

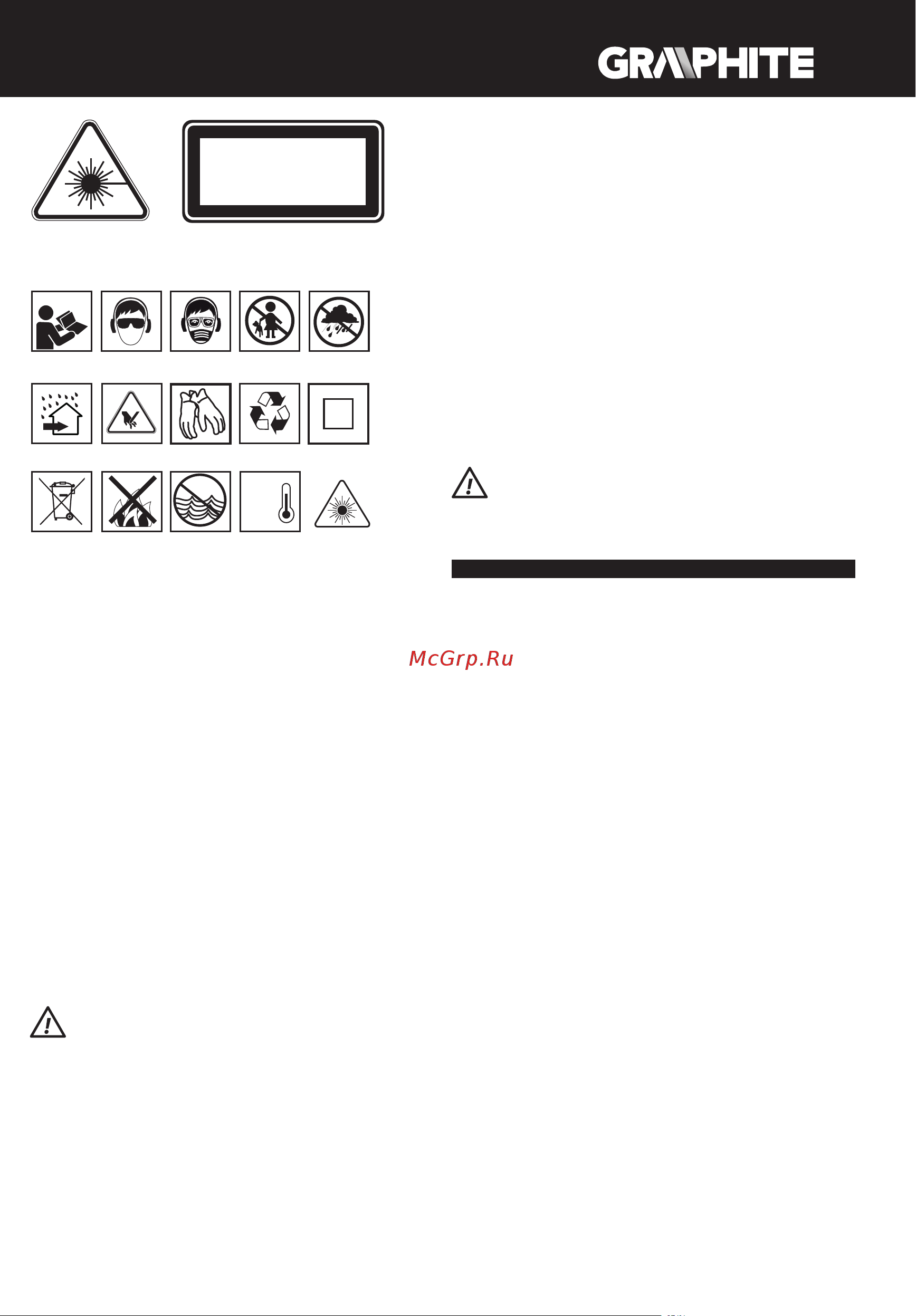

Расшифровка пиктограмм:
1
2
3
Max.
50°C
4
5
6 7
109
8
11 12
13 14 15
1. Прочитайте инструкцию по эксплуатации, соблюдайте указания и
правила техники безопасности, приведенные в инструкции.
2. Носите защитные очки и средства защиты органов слуха.
3. Работайте в защитной маске.
4. Не разрешайте детям прикасаться к электроинструменту.
5. Берегите от дождя.
6. Эксплуатируйте внутри помещений, берегите от воды и влаги.
7. Внимание, острые элементы!
8. Пользуйтесь защитными перчатками.
9. Вторичная переработка.
10. Класс защиты II.
11. Селективный сбор отходов.
12. Не бросайте аккумуляторные батареи в огонь.
13. Создает опасность для водной среды.
14. Не нагревайте выше 50 °C.
15. Внимание: Лазерное излучение
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Дисковая пила – это электроинструмент с питанием от аккумуляторной
батареи. В качестве привода использован коллекторный двигатель
постоянного тока с постоянными магнитами и передачей.
Электроинструмент данного типа широко применяется для распила
древесины и материалов на ее основе. Запрещается использовать
пилу для распила дров. Попытки использования пилы для целей, не
рекомендованных в данной инструкции, считаются применением
электроинструмента не по назначению. Пила должна работать
с предназначенными для работы с ней пильными дисками с
твердосплавными напайками из карбида кремния. Дисковая пила
предназначена для выполнения легких работ в сервисных мастерских, а
также для всех работ, выполняемых домашними мастерами.
Запрещается применять электроинструмент не по
назначению.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов инструмента,
представленных на страницах с графическими изображениями.
1. Патрубок для отвода пыли
2. Верхний кожух
3. Блокиратор кнопки включения
4. Кнопка включения
5. Рычаг нижнего кожуха
6. Передняя рукоятка
7. Лазер
8. Пильный диск
9. Фланцевая шайба
10. Крепежный винт пильного диска
11. Нижний кожух
12. Кнопка блокировки шпинделя
13. Основная рукоятка
14. Гнездо крепления аккумуляторной батареи
15. Рычаг блокировки глубины пропила
16. Подошва
17. Рычаг блокировки положения подошвы
18. Указатель линии распила для 45°
19. Указатель линии распила для 0°
20. Винт блокировки параллельной направляющей
21. Параллельный упор
22. Направляющая глубины пропила
23. Кнопка крепления аккумуляторной батареи
24. Аккумуляторная батарея
25. Зарядное устройство
26. Светодиоды
27. Кнопка сигнализации степени заряда аккумулятора
28. Сигнализация степени заряда аккумулятора (светодиоды).
* Внешний вид приобретенного электроинструмента может незначительно отличаться
от изображенного на рисунке
РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ
ПРЕДУПРЕЖДЕНИЕ
ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1. Параллельная направляющая - 1 шт.
2. Шестигранный ключ - 1 шт.
ПОДГОТОВКА К РАБОТЕ
ВЫЕМКА / КРЕПЛЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
• Нажмите кнопку крепления аккумуляторной батареи (23) и вытащите
аккумуляторную батарею (24) (рис. A).
• Вставьте заряженную аккумуляторную батарею (24) в гнездо крепления
аккумуляторной батареи (14), расположенное в основной рукоятке
(13), до щелчка – чтобы сработала кнопка крепления аккумуляторной
батареи (23).
ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ
Ручная электрическая машина поставляется в торговую сеть с частично
заряженной аккумуляторной батареей. Аккумуляторную батарею
заряжайте при температуре окружающей среды от 4 °C до 40 °C. Новая
аккумуляторная батарея, либо аккумуляторная батарея, которая не
использовалась в течение длительного времени, достигнет своей
номинальной емкости после 3-5 циклов зарядки и разрядки.
• Выньте аккумуляторную батарею (24) из электроинструмента (рис. A).
• Подключите зарядное устройство к электрической сети (230 В AC).
• Вставьте аккумуляторную батарею (24) в зарядное устройство (25) (рис.
B). Проверьте правильное положение аккумуляторной батареи (она
должна быть вставлена до конца).
После включения зарядного устройства в розетку (230 В AC) загорится
зеленый светодиод (26) зарядного устройства, который свидетельствует
о наличии напряжения.
После того, как аккумуляторная батарея (24) будет вставлена в зарядное
устройство (25), загорится красный светодиод (26) зарядного устройства,
который сигнализирует о том, что идет процесс зарядки аккумуляторной
батареи.
Зеленые светодиоды, сигнализирующие о степени заряда
аккумуляторной батареи (28), включаются одновременно – свечение
пульсирующее, комбинация их свечения разная (см. описание ниже).
• Пульсируют все светодиоды – это означает, что заряд на исходе и
аккумуляторную батарею необходимо зарядить.
• Светятся 2 светодиода – это означает частичную разрядку.
• Пульсирующее свечение 1 светодиода – это свидетельствует о высоком
уровне заряда аккумулятора.
После зарядки аккумуляторной батареи светодиод (26) зарядного
устройства загорается зеленым цветом, а все светодиоды,
сигнализирующие о степени заряда аккумуляторной батареи (28), светят
непрерывно. Через некоторое время (порядка 15 секунд) светодиоды,
сигнализирующие о степени заряда аккумуляторной батареи (28), гаснут.
Продолжительность процесса заряда аккумуляторной батареи не должна
превышать 8 часов. Превышение данного времени может вызвать
