RIGOL 7. Декодирование протоколов
Руководство пользователя DS4000
22
8. Список декодирования
В списке декодирования отображаются данные после декодирования, соответствующее время,
информация о начальной проверке, конечной проверке и ошибках. Можно применять для уже
декодированных данных со сравнительно длительным наблюдением, таким образом можно избежать
ситуаций нечеткого отображения данных во время наблюдения при помощи экрана.
Нажав на клавиши Список событий → Список событий, выберите “Включить” (обратите внимание на
то, что данное действие возможно только, когда “Состояние BUS” включено), это позволит войти в
интерфейс списка декодирования. Если в данный момент в прибор уже вставлена флэш-карта, нажав на
клавишу Экспорт, пользователь может перенести перечень данных на внешнюю флэш-карту в формате
CSV.
9. Объяснение декодированных данных кадров FlexRay.

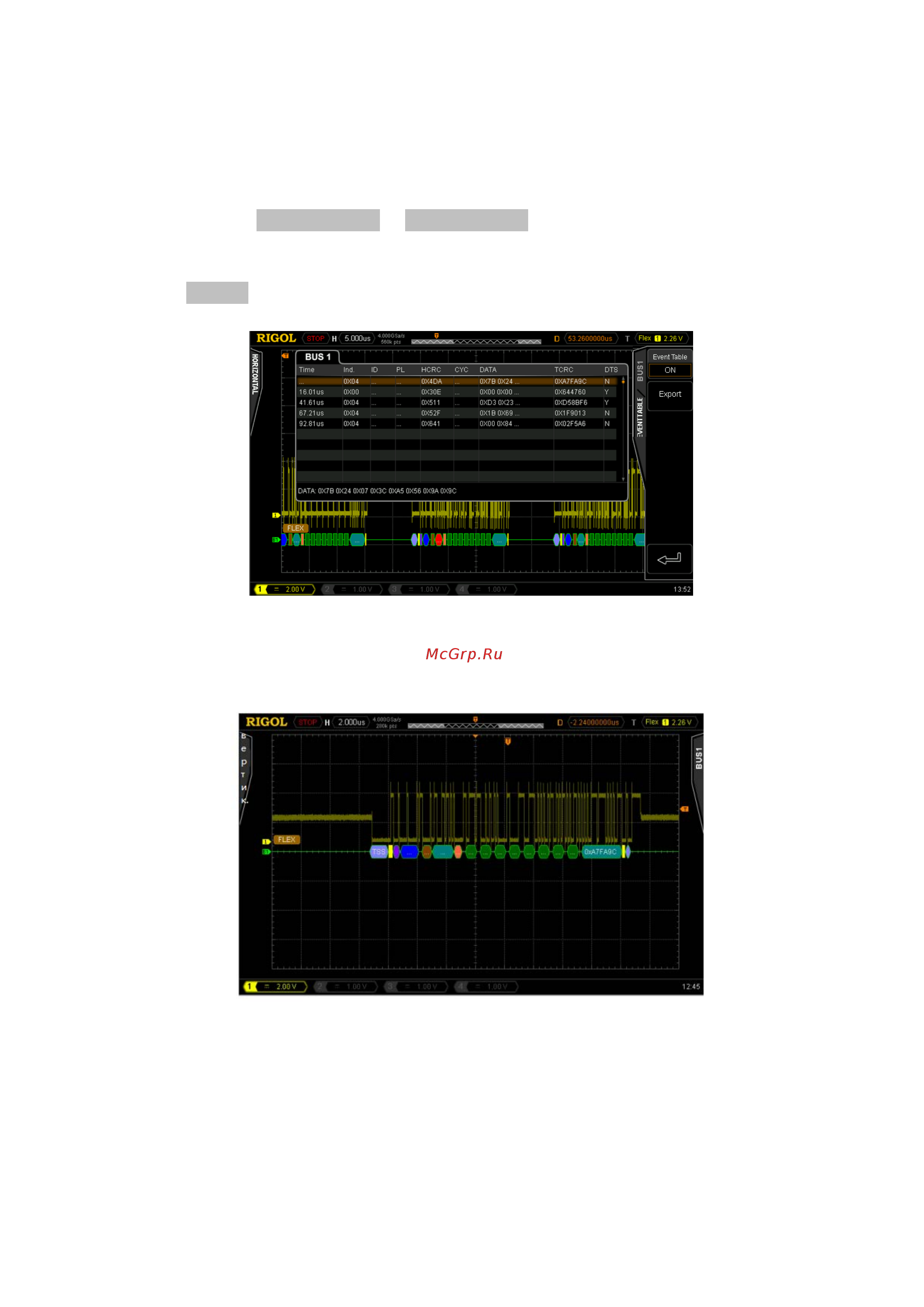

На нижеследующем рисунке отображены декодированные данные кадров FlexRay.
• TSS: последовательность запуска передачи, отображается цветовым блоком светло-фиолетового цвета.
• Тип кадра: тип кадра FlexRay, может быть NORMAL, SYNC, SUP и NULL, на данном рисунке
отображен NOR, отображается цветовым блоком фиолетового цвета.
• Кадр ID: десятичная цифра, отображается цветовым блоком синего цвета.
• Действительная протяженность нагрузки: десятичная цифра, отображается цветовым блоком
коричневого цвета.
• Начальный CRC: шестнадцатеричная цифра, отображается цветовым блоком синего цвета. Когда CRC не
действительно, отображается цветовым блоком красного цвета.
