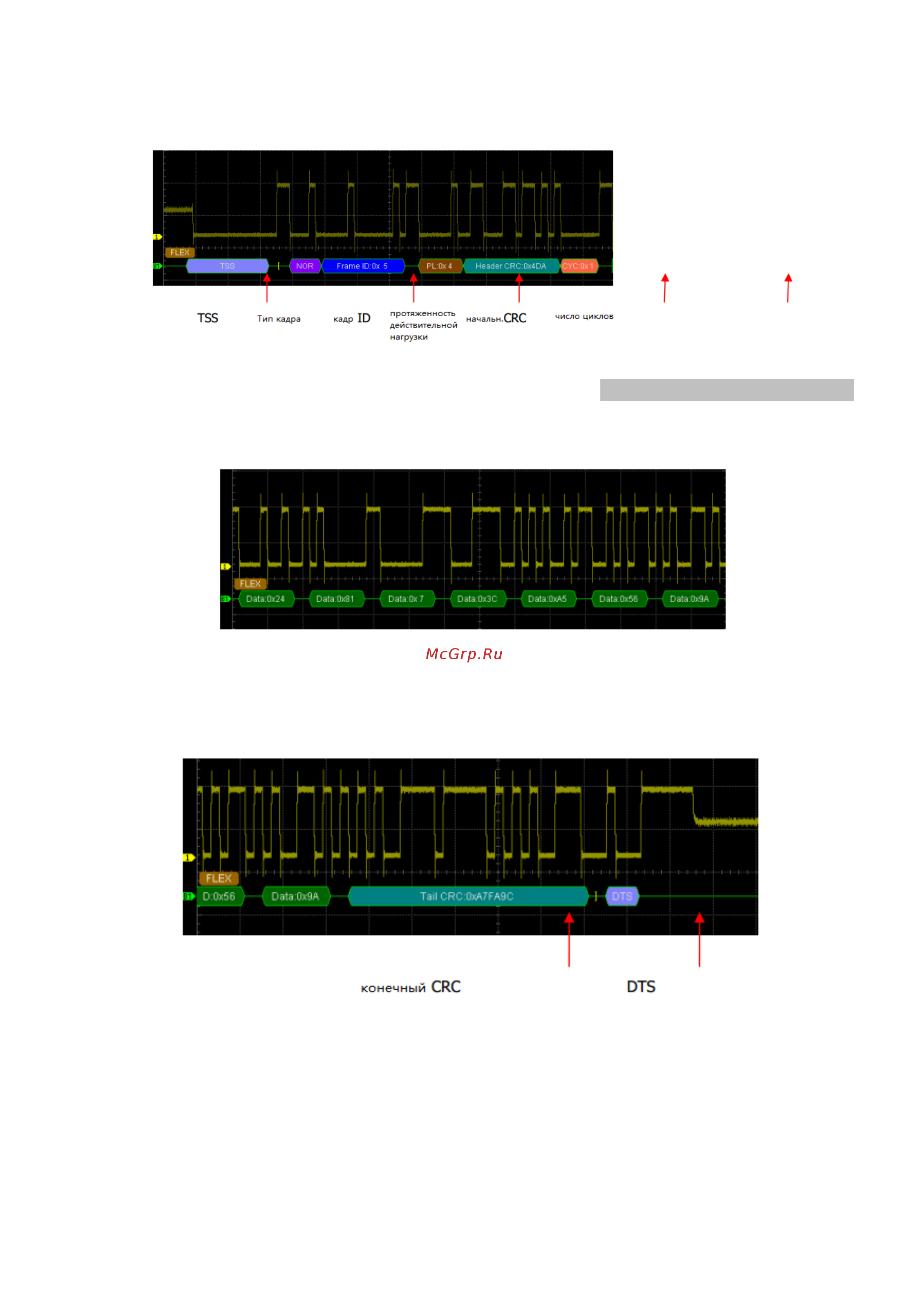

7. Декодирование протоколов RIGOL
Руководство пользователя DS4000
23
• Число циклов: десятичная цифра, отображается цветовым блоком розового цвета.
• Данные: отображение в соответствии установленным форматом в Отображении системы счисления
(шестнадцатеричная система счисления, десятичная система счисления, двоичная система счисления
или ASCII), отображается цветовым блоком зеленого цвета.
• Конечный CRC: шестнадцатеричная цифра, отображается цветовым блоком зеленого цвета. Когда CRC
не действительно, отображается цветовым блоком красного цвета.
• DTS: последовательность конца состояния, отображается цветовым блоком светло-фиолетового цвета.
