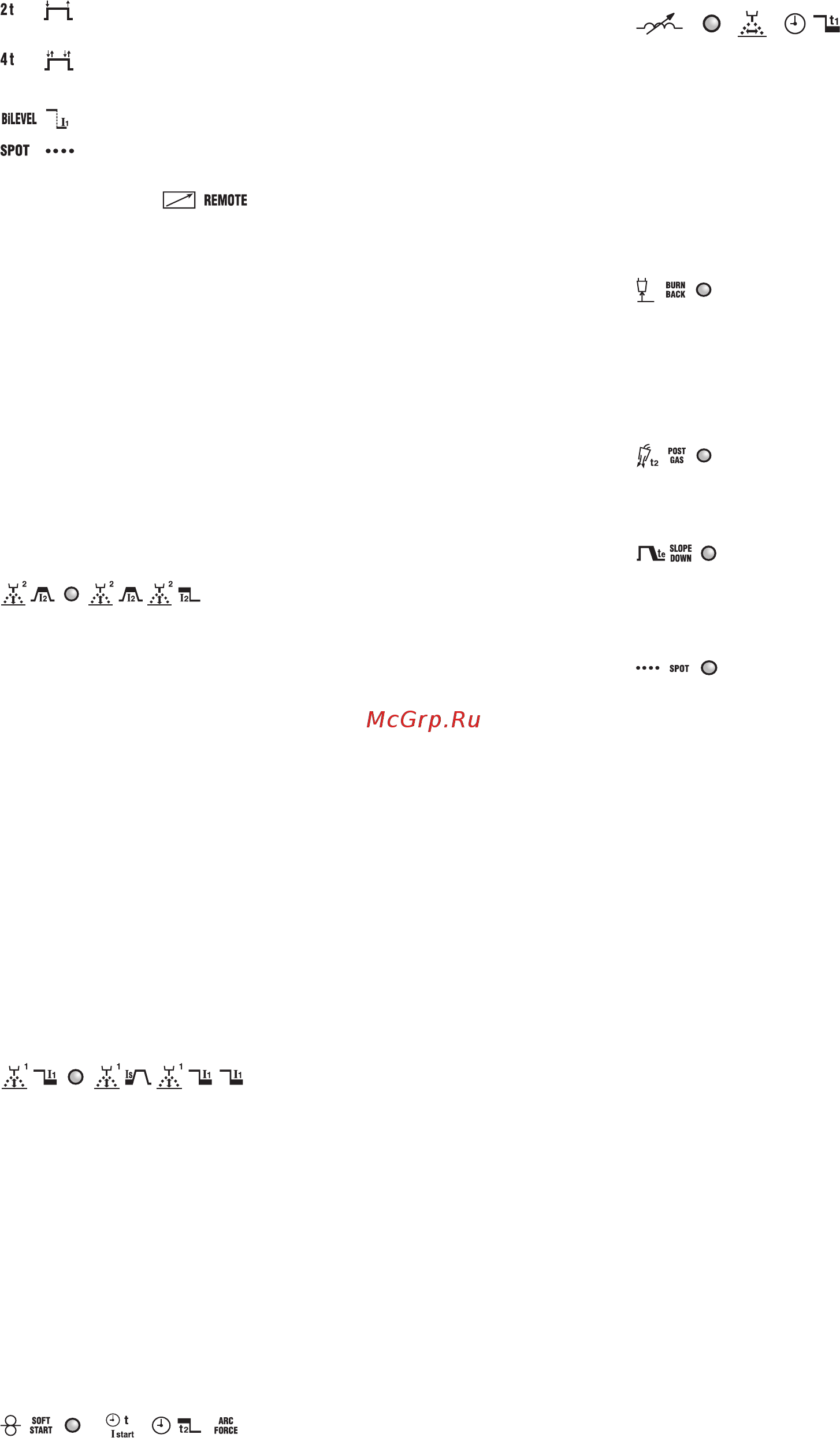

- 108 -
: 2-dobového zvárania, ON-OFF (ZAP.-VYP.) pri stlačenom
tlačidle.
: 4-dobového zvárania, ON-OFF (ZAP.-VYP.) pri uvoľnenom
tlačidle.
: zvárania bi-level pre MIG-MAG, TIG.
: bodovacieho zvárania MIG-MAG (SPOT).
9- Tlačidlo pre aktiváciu diaľkového ovládania.
Pri rozsvietenej LED
môže byť regulácia vykonávaná výhradne
prostredníctvom diaľkového ovládania a konkrétnejšie:
a) prostredníctvom jedného potenciometra (len MMA a TIG): nahrádza
funkciu otočného ovládača snímača impulzov (14).
b) prostredníctvom dvoch potenciometrov: nahrádza funkciu otočných
ovládačov snímača impulzov (14) a (13).
c) prostredníctvom pedálu (len MMA a TIG): nahrádza funkciu otočného
ovládača snímača impulzov (14).
POZNÁMKA: Voľba „NA DIAĽKU“ (REMOTE) je možná len v prípade, keď je
diaľkové ovládanie naozaj pripojené k svojmu konektoru.
10- Tlačidlo pre voľbu parametrov zvárania.
Postupným stláčaním tlačidla dôjde k rozsvieteniu jednej LED od (10a) po
(10h), ku ktorej je priradený špecický parameter. Nastavenie hodnoty každého
aktivovaného parametra je možné vykonávať prostredníctvom otočného
ovládača (13) a môže byť zobrazené na displeji (15). Počas nastavovania
otočným ovládačom (14) regulujete hodnotu hlavnej úrovne zvárania, zobrazenej
na displeji (16), bez ohľadu na to, či sa jedná o prúd alebo o rýchlosť posuvu
drôtu (viď popis k bodu (14)), s výnimkou (10b).
Len pri rozsvietenej LED (10b) otočný ovládač (14) umožňuje regulovať hodnotu
sekundárnej úrovne (viď popis LED (10b)).
Poznámka: Parametre, ktoré obsluha nemôže meniť, v závislosti od toho, či sa
pracuje so synergickým programom alebo v manuálnom režime „PRG 0“, sú
automaticky radené z voľby; odpovedajúca LED sa nerozsvieti.
10a-
• MIG-MAG
Tento parameter je automaticky zobrazovaný počas zvárania MIG-MAG,
pričom zobrazuje aktuálne napätie oblúka (LED (15a) rozsvietená).
• MIG-MAG Pulse arc
Počas nastavovania synergického programu MIG-MAG, Pulse arc umožňuje
regulovať korekciu, ktorú má obsluha možnosť nastaviť vo vzťahu k dĺžke
oblúka, vypočítanej v rámci synergie (rozsah od -5% po +5%) (LED (15c)
rozsvietená).
V rovnakých podmienkach, nastavením funkcie bi-level, pulse on pulse alebo
Tstart, parameter nadobudne význam korekcie dĺžky oblúka hlavnej úrovne
zvárania, vypočítanej aj v tomto prípade v rámci synergie (rozsah od -5% do
+5%) (LED (15c) rozsvietená).
• MIG-MAG Short arc
Počas nastavovania synergického programu MIG-MAG, Short arc umožňuje
regulovať korekciu, ktorú má obsluha možnosť nastaviť vo vzťahu k dĺžke
oblúka, vypočítanej v rámci synergie (rozsah od -5% po +5%) (LED (15c)
rozsvietená).
V rovnakých podmienkach, nastavením funkcie bi-level, parameter nadobudne
význam korekcie dĺžky oblúka hlavnej úrovne zvárania, vypočítanej aj v tomto
prípade v rámci synergie (rozsah od -5% do +5%) (LED (15c) rozsvietená).
• MIG-MAG Short arc “PRG 0”
Počas činnosti v režime MIG/MAC, Short arc v manuálnom režime „PRG
0“ umožňuje nastaviť skutočné napätie oblúka (rozsah 10-40) (LED (15a)
rozsvietená).
V rovnakých podmienkach nastavením funkcie bi-level, parameter nadobudne
význam skutočného napätia oblúka hlavnej úrovne zvárania (rozsah 10-40)
(LED (15a) rozsvietená).
10b-
• MIG-MAG pulse arc
V režime MIG-MAG pulse arc, nastavením funkcií bi-level, pulse on pulse
alebo Tstart, umožňuje regulovať prúd I
1
a I
s
(I
start
) (otočným ovládačom (14))
a vykonávať korekciu dĺžky oblúka (otočným ovládačom (13)) vedľajšej úrovne
zvárania, vypočítanej v rámci synergie (rozsah od -5% do +5%) (LED (15c)
rozsvietená).
• MIG-MAG short arc
Pri synergických programoch MIG-MAG, short arc, nastavením funkcie bi-
level, umožňuje regulovať prúd/rýchlosť drôtu (otočným ovládačom (14))
a vykonávať korekciu dĺžky oblúka (otočným ovládačom (13)) vedľajšej úrovne
zvárania, vypočítanej v rámci synergie (rozsah od -5% do +5%) (LED (15c)
rozsvietená).
• Bi-level “PRG 0”
Manuálny režim „PRG 0“ s funkciou bi-level umožňuje regulovať rýchlosť drôtu
(otočným ovládačom (14), LED (16c) rozsvietená) a skutočné napätie oblúka
(otočným ovládačom (13)) vedľajšej úrovne zvárania I
1
(rozsah 10-40) (LED
(15a) rozsvietená).
V režime TIG bi-level umožňuje regulovať vedľajšiu úroveň (I
1
) zváracieho
prúdu.
10c-
• MIG-MAG “PRG 0”
V manuálnom režime „PRG 0“ umožňuje prispôsobiť rýchlosť drôtu pri zahájení
zvárania, kvôli optimalizácii zapálenia oblúka (regulácia 1-100% a LED (15c)
rozsvietená).
• MIG-MAG Pulse arc 2 DOBY
V režime MIG-MAG Pulse arc 2 DOBY umožňuje regulovať dobu pôsobenia
počiatočného prúdu (T
start
). Nastavením parametra na nulu dôjde k zrušeniu
tejto funkcie, zatiaľ čo nastavením akejkoľvek hodnoty vyššej ako nula
(regulácia 0,1-3 sekundy) je možné zvoliť LED (10b) pre reguláciu korekcie
napätia oblúka a hodnoty počiatočného prúdu (vedľajšia úroveň). Počiatočný
prúd môže byť nastavený na vyššiu alebo nižšiu hodnotu ako je hlavná
hodnota zvárania; vyšší zvárací prúd je užitočný hlavne pri zváraní hliníka a
jeho zliatin, kedy umožňuje rýchlejšie ohriať zváraný diel („Hot-start“).
• MIG-MAG Pulse on pulse
V režime MIG-MAG Pulse on pulse umožňuje regulovať dobu pôsobenia
hlavného zváracieho prúdu (regulácia 0,1-10 sekúnd a LED (15b)
rozsvietená).
• MMA
Pri zváraní s elektródou MMA, parameter nadobudne význam „Arc force“
a umožní nastaviť dynamický nadprúd (regulácia 0-100% a LED (15c)
rozsvietená). Počas zvárania MMA bude na displeji (15) zobrazené skutočné
napätie oblúka (LED (15a) rozsvietená), LED (10c) však zostane rozsvietená,
v rámci umožnenia regulácie Arc force aj počas zvárania.
10d-
• MIG-MAG pulse arc
V režime MIG-MAG, parameter pulse arc určuje „priškrtenie“ oblúka. Čím
vyššia je hodnota, tým vyššia bude koncentrácia oblúka počas zvárania.
V režime zvárania, ktorý využíva dve úrovne prúdu (bi-level, pulse on pulse
alebo Tstart), je priškrtenie oblúka spoločné pre obidve nastavené úrovne
(+1% / -1%).
• MIG-MAG “PRG 0”
V manuálnom režime MIG-MAG „PRG 0“ umožňuje regulovať elektronickú
reaktanciu (regulácia 20-80% a LED (15c) rozsvietená). Vyššia hodnota určuje
vyššiu teplotu zváracieho kúpeľa. V režime bi-level je elektronická reaktancia
spoločná pre obidve nastavené úrovne.
• MIG-MAG Pulse on pulse
V režime MIG-MAG Pulse on pulse umožňuje regulovať dobu trvania vedľajšieho
zváracieho prúdu (regulácia 0,1-10 sekúnd a LED (15b) rozsvietená).
10e-
Pálenie drôtu pri prerušení zvárania (BURN-BACK).
Umožňuje regulovať dobu pálenia drôtu pri prerušení zvárania. Prostredníctvom
vhodného nastavenia umožňuje zabrániť prilepeniu drôtu k dielu v manuálnom
režime (PRG 0) MIG-MAG SHORT ARC (regulácia 0,01-1 sekunda a LED (15b)
rozsvietená).
Počas nastavovania synergického programu MIG-MAG umožňuje regulovať
korekciu doby BURN_BACK TIME, vypočítanej v rámci synergie (rozsah od -1%
po +1%) (LED (15c) rozsvietená).
10f-
POST-GAS MIG-MAG SHORT ARC a TIG.
V ľubovoľnom režime MIG-MAG, SHORT ARC TIG nadobudne význam „Post-
gas“, čím umožní prispôsobiť trvanie odvádzania ochranného plynu, počínajúc
zastavením zvárania (regulácia 0,1-10 sekúnd a LED (15b) rozsvietená).
10g-
Zostupná rampa zváracieho prúdu (SLOPE DOWN).
K aktivácii funkcie dochádza len pri použití synergických programov MIG-MAG
PULSE ARC alebo SHORT ARC („PRG“ od „1“ do „44“) alebo TIG.
Umožňuje postupné zníženie prúdu po uvoľnení tlačidla zváracej pištole
(regulácia 0-3 sekundy a LED (15b) rozsvietená).
10h-
Doba bodového zvárania (SPOT TIME).
K aktivácii funkcie dochádza výhradne pri voľbe režimu „SPOT“ tlačidlom (8).
Umožňuje realizáciu bodových zvarov MIG-MAG s ovládaním doby trvania
zvárania (regulácia 0,1-10 sekúnd a LED (15b) rozsvietená).
11- Tlačidlo manuálnej aktivácie elektrického ventilu plynu.
Tlačidlo umožňuje odčerpávanie plynu (vyprázdňovanie potrubia – reguláciu
prietoku) bez potreby aktivácie tlačidla zváracej pištole; tlačidlo má momentálny
účinok.
12- Tlačidlo manuálneho posuvu drôtu.
Tlačidlo umožňuje ovládať posuv drôtu vo vodiacom puzdre zváracej pištole
bez potreby aktivácie tlačidla zváracej pištole; má momentálny účinok a rýchlosť
posuvu je nemenná.
13- Otočný ovládač snímača impulzov pre reguláciu parametrov zvárania (viď
10a-10h).
14- Otočný ovládač snímača impulzov
Otočný ovládač slúži na reguláciu:
- Zváracieho prúdu (LED (16a) rozsvietená).
- Rýchlosti posuvu drôtu (LED (16c) rozsvietená) v režime Short/Spray arc.
- V závislosti od hrúbky zváraného dielu (LED (16b) rozsvietená), v prípade
nastavenia hrúbky dielu v mm tlačidlom (17).
V režime zvárania, ktorý využíva dve úrovne prúdu (bi-level, pulse on pulse
alebo Tstart) s rozsvietenou LED (10b), otočný ovládač slúži na reguláciu:
- Zváracieho prúdu I
1
(LED (16a) rozsvietená) vedľajšej úrovne v režime Pulse
arc.
- Rýchlosti posuvu drôtu vedľajšej úrovne zvárania (LED (16c) rozsvietená)
v režime Short/Spray arc.
15- 3-miestny alfanumerický displej. Zobrazuje:
- hodnotu parametrov zvárania (viď od (10a) po (10h) počas činnosti
naprázdno.
- skutočné napätie oblúka – počas zvárania.
POZNÁMKA: pri zastavení zváracieho prúdu bude displej automaticky
zobrazovať nastavenú hodnotu.
- signalizáciu alarmu (viď bod 1).
15a, 15b, 15c- LED označujúca jednotku aktuálne meranej veličiny (voltov,
sekúnd, percent).
16- 3-miestny alfanumerický displej. Zobrazuje:
- hodnotu nastavenú otočným ovládačom snímača impulzov (14).
- skutočný prúd, počas zvárania.
POZNÁMKA: pri zastavení zváracieho prúdu bude displej automaticky
zobrazovať nastavenú hodnotu.
- signalizáciu alarmu (viď bod 1).
16a, 16b, 16c- LED označujúca jednotku aktuálne meranej veličiny (prúd
v ampéroch (A), hrúbku v milimetroch (mm) a rýchlosť v metroch/minútu
(m/min)).
17- Tlačidlo pre voľbu jednotky meranej veličiny Ampére, mm, m/min (LED
(16a)(16b) (16c)).
Umožňuje prostredníctvom snímača impulzov (14) nastaviť hrúbku zváraného
materiálu, zvárací prúd, rýchlosť drôtu.
„PRG 0“ manuálna voľba: Nastavenie každého jedného parametra je nezávislé
od ostatných.
Programy od „1“ do „44“: Nastavenie každého jedného parametra (napr. hrúbky
materiálu) automaticky denuje ostatné parametre (napr. zvárací prúd a rýchlosť
posunu drôtu).
4.3 NAČÍTAVANIE PROGRAMOV A ICH UKLADANIE DO PAMÄTI
4.3.1 NAČÍTAVANIE PROGRAMOV VOPRED ULOŽENÝCH VÝROBCOM
4.3.1.1 SYNERGICKÉ programy MIG-MAG
Zvárací prístroj disponuje 44 synergickými programy uloženými v pamäti, s
vlastnosťami uvedenými v tabuľke (TAB. 3), ktorú je potrebné používať pri voľbe
programu vhodného pre druh zvárania, ktorý chcete použiť.
Voľba určitého programu sa vykonáva opakovaným stláčaním tlačidla „PRG“, ktorému
na displeji odpovedá číslo od „0“ do „44“ (číslu „0“ neodpovedá synergický program
ale činnosť v manuálnom režime, v súlade s popisom, uvedeným v nasledujúcom
odstavci).
Poznámka: Vo vnútri synergického programu je prioritné zvoliť požadovaný
prenosový režim, PULS ARC alebo SHORT/SPRAY ARC, príslušným tlačidlom
(viď OBR. C, tlačidlo (7)).
