- 126 -

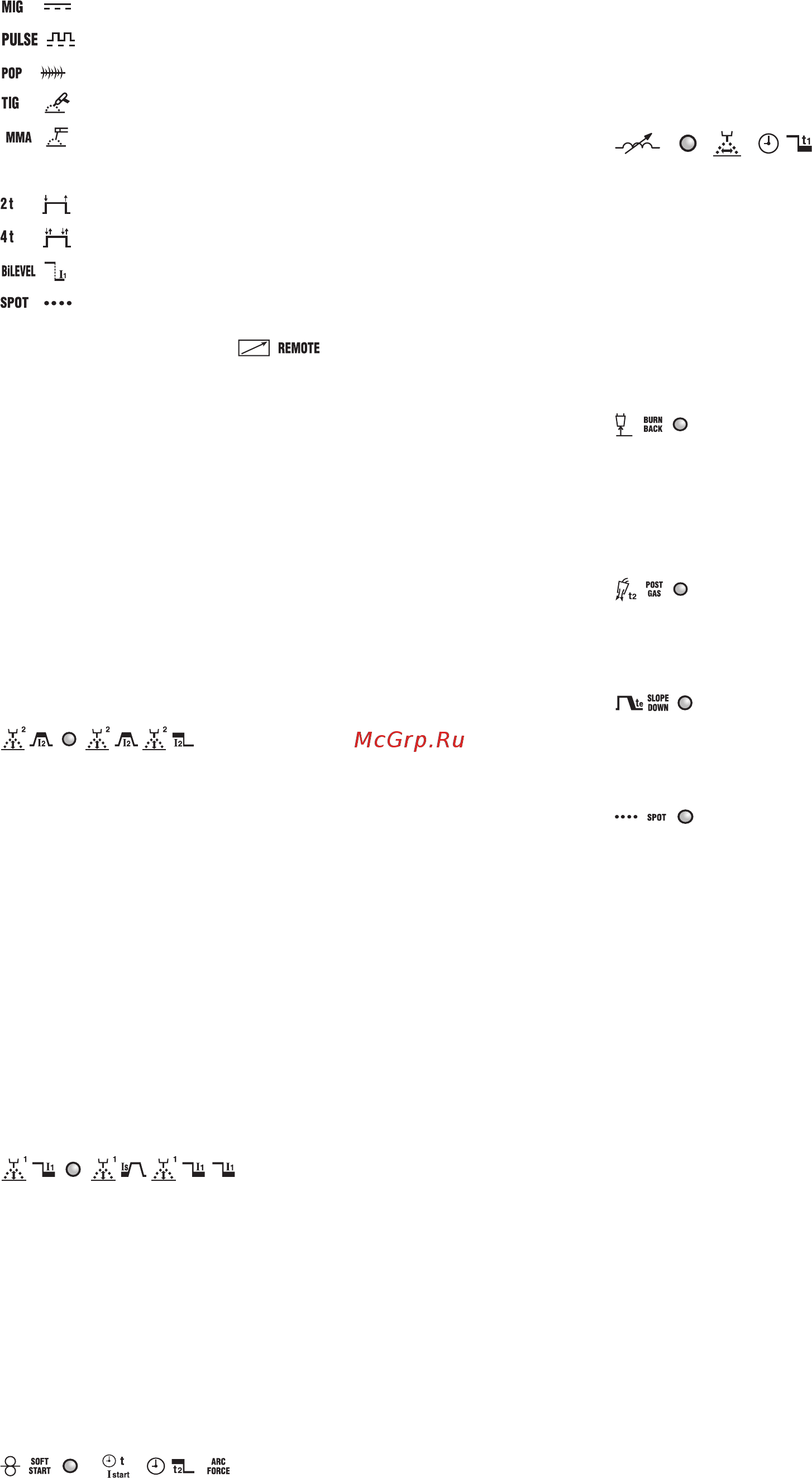

7- Suvirinimo proceso pasirinkimo mygtukas.

Paspaudus šį mygtuką, užsidega šviesos diodas, esantis šalia pasirinkto

suvirinimo režimo:

: MIG-MAG režime “SHORT/SPRAY ARC”.

: MIG-MAG režime “PULSE ARC”.

: MIG-MAG režime “PULSE ON PULSE”.

: TIG.

: MMA elektrodas.

8- MIG-MAG degiklio jungiklio valdymo režimo pasirinkimo mygtukas.

Paspaudus šį mygtuką užsidega signalinis diodas, atitinkantis:

: darbą 2 taktais, jungiklis ON-OFF paspaustas.

: darbą 4 taktais, jungiklis ON-OFF atleistas.

: bi-level veikimą MIG-MAG, TIG režimuose.

: darbą taškinio suvirinimo režime MIG-MAG (SPOT).

9- Nuotolinio valdymo įvedimo mygtukas.

Degant signaliniam šviesos diodui

, reguliavimas gali būti vykdomas

tik nuotoliniu būdu, tiksliau sakant:

a) valdymas potenciometru (tik MMA ir TIG): Pakeičia encoder rankenėlės

funkcijas (14).

b) Valdymas dviem potenciometrais: pakeičia encoder rankenėlių funkcijas

(14)ir (13).

c) valdymas pedalu (tik MMA ir TIG): pakeičia encoder rankenėlės funkcijas

(14).

PASTABA: Pasirinkimas “NUOTOLINIS“ yra galimas tik jeigu nuotolinis valdymas

yra iš tikrųjų prijungtas prie atitinkamos jungties.

10- Suvirinimo parametrų pasirinkimo mygtukas.

Spaudžiant mygtuką paeiliui, užsidega vienas iš signalinių šviesos diodų

nuo (10a) iki (10h), kuris yra susietas su speciniu parametru. Kiekvieno

aktyvaus parametro dydžio nustatymas yra vykdomas rankenėlės pagalba

(13) ir parodomas displėjuje(15). Šių nustatymų metu rankenėlė (14) reguliuoja

displėjuje (16) parodyto pagrindinio suvirinimo lygio dydį, bei jo srovę arba vielos

padavimo greitį (žiūrėti (14) punkto aprašymą), išskyrus (10b).

Tik degant atitinkamam šviesos diodui (10b), galima rankenėle (14) reguliuoti

antrinio lygio vertes (žiūrėti šviesos diodų aprašymą (10b)).

Pastaba: tie parametrai, kurie negali būti keičiami operatoriaus, pagal tai,

ar dirbama sinergetinėje programoje, ar rankiniame režime “PRG 0”, yra

automatiškai pašalinami iš pasirinkimo; atitinkamas signalinis šviesos diodas

neužsidega.

10a-

• MIG-MAG

Šis parametras yra parodomas automatiškai MIG-MAG suvirinimo operacijų

metu, tuo pačiu nurodoma ir reali lanko įtampa (dega šviesos diodas (15)).

• MIG-MAG Pulse arc

Sinergetinės MIG-MAG programos nustatymo metu Pulse arc leidžia reguliuoti

norimus įvesti sinergijoje apskaičiuotus lanko ilgio pataisymus (riba nuo -5%

iki +5%) (dega šviesos diodas (15c)).

Prie tokių pat sąlygų nustačius funkcijas bi-level, pulse on pulse arba Tstart,

parametras įgauna pagrindinio suvirinimo lygio lanko ilgio pataisymo reikšmę,

taip pat suskaičiuotą sinergijoje (riba nuo -5% iki +5%) (dega šviesos diodas

(15c)).

• MIG-MAG Short arc

Sinergetinės MIG-MAG programos nustatymo metu Short arc leidžia reguliuoti

norimus įvesti sinergijoje apskaičiuotus lanko ilgio pataisymus (riba nuo -5%

iki +5%) (dega šviesos diodas (15c)).

Prie tokių pat sąlygų nustačius funkciją bi-level, parametras įgauna pagrindinio

suvirinimo lygio lanko ilgio pataisymo reikšmę, taip pat suskaičiuotą sinergijoje

(riba nuo -5% iki +5%) (dega šviesos diodas (15c)).

• MIG-MAG Short arc “PRG 0”

Vis dar dirbant režime MIG-MAG Short arc, rankinė programa “PRG 0” leidžia

nustatyti realiąją lanko įtampą (riba 10-40)(dega šviesos diodas (15a)).

Prie tokių pat sąlygų nustačius funkciją bi-level, parametras įgauna pagrindinio

suvirinimo lygio realią lanko įtampos reikšmę,(riba 10-40) (dega šviesos diodas

(15a)).

10b-

• MIG-MAG pulse arc

MIG-MAG pulse arc režime nustačius bi-level, pulse on pulse arba Tstart

funkcijas, galima reguliuoti srovę I

ir I

start

)(rankenėlės pagalba (14)) ir

antrinio suvirinimo lygio lanko ilgio pataisymus (rankenėlės pagalba (13)),

apskaičiuotus sinergijoje (riba nuo -5% iki +5%)(dega šviesos diodas (15c)).

• MIG-MAG short arc

Sinergetinėse programose MIG-MAG short arc, nustačius bi-level funkciją,

galima reguliuoti srovę/vielos greitį(rankenėlės pagalba (14)) ir antrinio

suvirinimo lygio lanko ilgio pataisymus (rankenėlės pagalba(13)), apskaičiuotus

sinergijoje (riba nuo -5% iki +5%)(dega šviesos diodas (15c)).

• Bi-level “PRG 0”

Pasirinkus rankinę programą “PRG 0” su bi-level funkcija, galima reguliuoti

vielos padavimo greitį (rankenėlės pagalba(14), (dega šviesos diodas 16c))

ir realią antrinio suvirinimo lygio lanko įtampą (rankenėlės pagalba (13))(riba

10-40)((dega šviesos diodas (15a)).

TIG bi-level režime leidžiama reguliuoti antrąjį suvirinimo srovės lygį (I

10c-

• MIG-MAG “PRG 0”

Rankiniame režime “PRG 0” leidžiama pritaikyti vielos padavimo greitį prie

suvirinimo starto, tokiu būdu optimizuojant lanko uždegimą (reguliavimas

1-100% ir degantis šviesos diodas (15c)).

• 2 TAKTŲ MIG-MAG Pulse arc

2 TAKTŲ MIG-MAG Pulse arc režime leidžiamas pradinės srovės trukmės

(Tstart) reguliavimas. Nustačius nulinę parametro vertę, funkcija išjungiama,

tuo tarpu nustačius bet kokią už nulį aukštesnę vertę (reguliavimas 0,1-3

sekundžių), galima pasirinkti šviesos diodą (10b) lanko įtampos bei pradinės

srovės vertės (antrinis lygis) pataisymų reguliavimui. Pradinė srovė gali

būti nustatoma aukštesnė arba žemesnė už pagrindinę suvirinimo srovę;

aukštesnė pradinė srovė yra labai naudinga aliuminio ir jo lydinių suvirinimui,

tokiu būdu galima greičiau sušildyti virinamą gaminį (“Hot-start”).

• MIG-MAG Pulse on pulse

MIG-MAG režime Pulse on pulse leidžiama reguliuoti pagrindinės suvirinimo

srovės trukmę (reguliavimas 0,1-10 sekundžių ir degantis šviesos diodas

(15b)).

• MMA

Naudojant elektrodus MMA režime, parametras įgauna “Arc force” funkciją,

leidžiančią dinaminės srovės perviršio nustatymą (reguliavimas 0-100% ir

dega signalinis šviesos diodas(15c)). MMA suvirinimo metu displėjuje (15)

parodoma reali lanko įtampa (dega signalinis šviesos diodas (15a)), šviesos

diodas (10c) išlieka degantis, o Arc force reguliavimas yra galimas ir suvirinimo

metu.

10d-

• MIG-MAG pulse arc

MIG-MAG pulse arc režime parametras apibrėžia lanko droseliavimą. Kuo

aukštesnis jo dydis, tuo labiau bus koncentruotas lankas suvirinimo metu.

Suvirinimo režime, kur naudojami du srovės lygiai (bi-level, pulse on pulse

arba Tstart), lanko droseliavimas yra bendras abiems nustatytiems lygiams

(+1% / -1%).

• MIG-MAG “PRG 0”

Rankiniame MIG-MAG “PRG 0” režime galima reguliuoti elektroninę reaktyviąją

varžą (reguliavimas 20-80% ir degantis signalinis šviesos diodas(15c)).

Aukštesnė vertė apibrėžia karštesnę suvirinimo vonelę. Bi-level režime

elektroninė reaktyvioji varža yra bendra abiems nustatytiems lygiams.

• MIG-MAG Pulse on pulse

MIG-MAG režime Pulse on pulse leidžiama reguliuoti antrinės suvirinimo

srovės trukmę (reguliavimas 0,1-10 sekundžių ir degantis šviesos diodas

(15b)).

10e-

Vielos uždeginimas baigus suvirinimą (BURN-BACK).

Leidžia reguliuoti vielos uždeginimo trukmę nutraukus suvirinimą. Taisyklingai

nustačius, leidžia išvengti vielos prilipimo prie virinamo gaminio rankiniame

režime (PRG 0) MIG-MAG SHORT ARC (reguliavimas 0,01-1 sekundžių ir

degantis signalinis diodas (15b)).

Sinergetinės MIG-MAG programos nustatymo metu, leidžia reguliuoti norimus

įvesti sinergijoje apskaičiuotus BURN_BACK TIME pataisymus (riba nuo -1% /

+1%, dega šviesos diodas (15c)).

10f-

POST-GAS MIG-MAG SHORT ARC ir TIG.

Dirbant bet kokiame MIG-MAG režime, SHORT ARC TIG įgauna “Post-gas”

reikšmę, tokiu būdu galima nustatyti apsauginių dujų pasklidimo laiką nuo

suvirinimo pabaigos (reguliavimas 0,1-10 sekundžių ir degantis signalinis

šviesos diodas (15b)).

10g-

Suvirinimo srovės nuožulnioji rampa (SLOPE DOWN).

Yra aktyvuojama tik naudojant sinergetines programas MIG-MAG PULSE ARC

arba SHORT ARC (“PRG” nuo “1” iki “44”) arba TIG.

Leidžia laipsniškai sumažinti srovę atleidus degiklio jungiklį (reguliavimas 0-3

sekundžių ir degantis šviesos diodas(15b)).

10h-

Taškinio suvirinimo laikas (SPOT TIME).

Yra aktyvus tik tokiu atveju, kai mygtuko (8) pagalba pasirenkamas “SPOT”

režimas. Leidžia atlikti MIG-MAG taškinio suvirinimo darbus kontroliuojant

suvirinimo trukmę (reguliavimas 0,1-10 sekundžių ir degantis šviesos

diodas(15b)).

11- Dujų elektrinės sklendės rankinio paleidimo mygtukas.

Šio mygtuko pagalba galimas dujų iusas (nuotėkų vamzdžiai – spaudimo

reguliavimas), nėra būtina spausti degiklio jungiklio; paspaudus mygtuką,

tiekimas pradedamas iš karto.

12- Rankinio vielos padavimo mygtukas.

Šis mygtukas leidžia vielos padavimą degiklio gaubtuve, tokiu atveju nėra būtina

spausti degiklio jungiklio; paspaudus mygtuką, tiekimas pradedamas iš karto, O

jo greitis yra pastovus.

13- Encoder rankenėlė suvirinimo parametrų reguliavimui (žiūrėti 10a-10h).

14- Encoder rankenėlė.

Rankenėlė reguliuoja:

- Suvirinimo srovę (dega signalinis šviesos diodas (16a)).

- Vielos padavimo greitį (degantis šviesos diodas (16c)) Short/Spray arc

režime.

- Suvirinamo gaminio storį (degantis šviesos diodas(16b)), jei virinamo gaminio

storis milimetrais yra pasirinktas mygtuku (17).

Suvirinimo režime, kur naudojamos dviejų lygių srovės (bi-level, pulse on pulse

arba Tstart) bei dega signalinis šviesos diodas (10b), rankenėlė reguliuoja:

- Antrinio lygio suvirinimo srovę I

(dega signalinis diodas (16a)) režime Pulse

arc.

- Suvirinimo antrinio lygio vielos padavimo greitį (degantis šviesos diodas (16c))

Short/Spray arc režime.

15- 3 skaitmenų raidinis skaitmeninis displėjus. Parodo:

- suvirinimo parametrų vertes (žiūrėti nuo (10a) iki (10h)) tuščios apkrovos

režime.

- realią lanko įtampą suvirinimo metu.

PASTABA: suvirinimo pabaigoje displėjus automatiškai pakeičia nustatytus

dydžius.

- pavojaus signalas (žiūrėti 1 punktą).

15a, 15b, 15c- einamojo matavimo vieneto žymėjimo signaliniai diodai (voltai,

sekundės, procentai).

16- 3 skaitmenų raidinis skaitmeninis displėjus. Parodo:

- encoder rankenėle (14) nustatytą dydį.

- realiąją srove suvirinimo metu.

PASTABA: suvirinimo pabaigoje displėjus automatiškai pakeičia nustatytus

dydžius.

- pavojaus signalas (žiūrėti 1 punktą).

16a, 16b, 16c- einamojo matavimo vieneto žymėjimo signaliniai diodai (srovė

amperais (A), storis milimetrais (mm) ir vielos greitis metrais/minutę (m/

min)).

17- Matavimo vieneto pasirinkimo mygtukas Amperai, mm, m/min (signaliniai

diodai (16a)(16b) (16c)).

Leidžia encoder (14) pagalba nustatyti atitinkamą norimos suvirinti medžiagos

storį, suvirinimo srovę, vielos greitį.

“PRG 0” rankinis pasirinkimas: kiekvieno atskiro parametro nustatymas

nepriklauso nuo kitų.

Programos nuo “1” iki “44”: kiekvieno atskiro parametro nustatymas (pvz.
