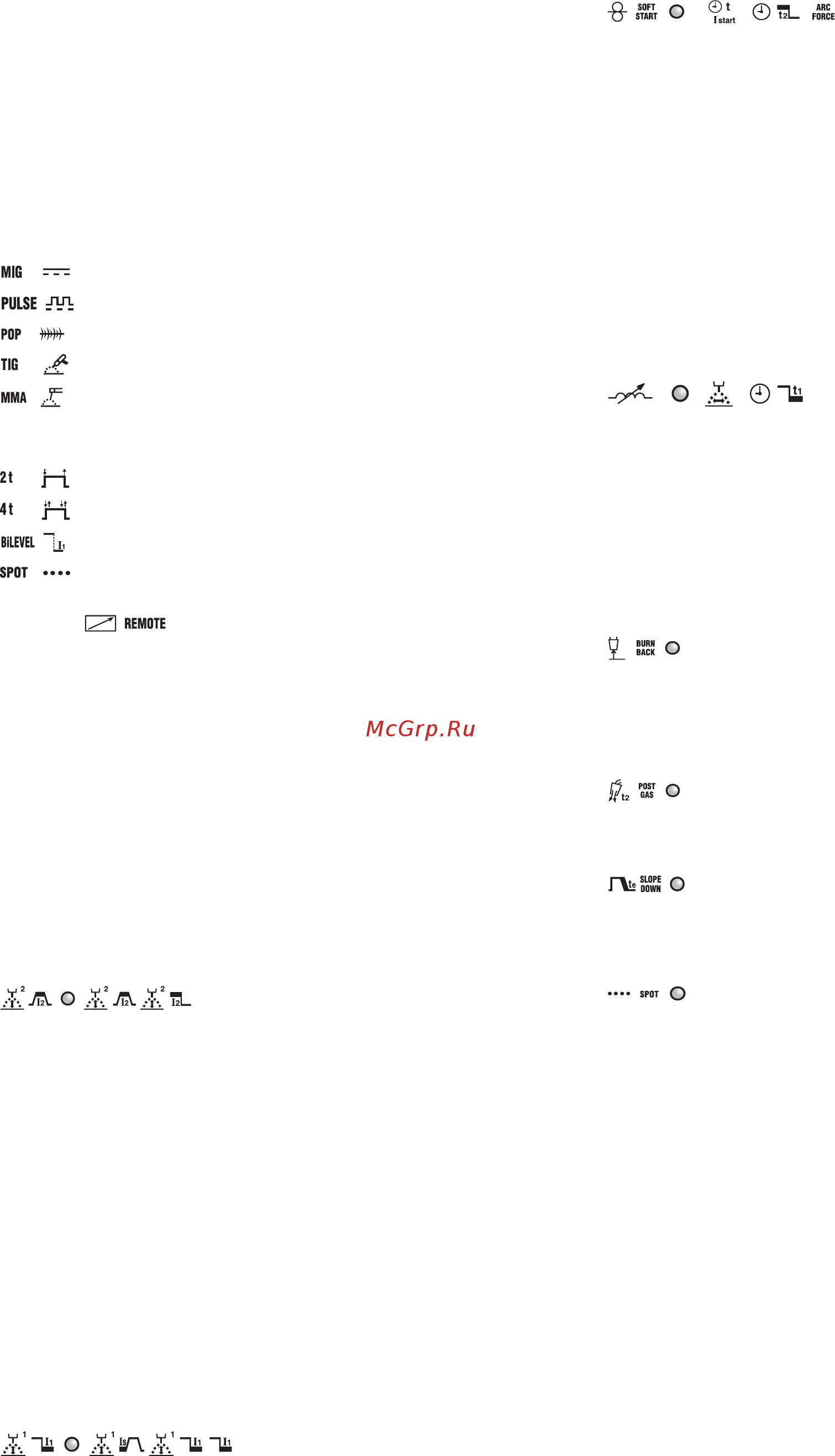

- 18 -
ÉLECTRODE.
3- DEL de signalisation PROGRAMMATION POSTE DE SOUDAGE.
4 - Touche de rappel (RECALL) des programmes de soudage personnalisés
(voir par. 4.3.2.4).
5- Touche de mémorisation (SAVE) des programmes de soudage personnalisés
(voir par. 4.3.2.3).
6- Touche de sélection programme de soudage et afchage à 2 chiffres.
La pression de la touche en séquence entraîne l’afchage sur l’écran de numéros
compris entre “0” et “44”. À chaque numéro compris entre “1” et “44” est associé
un programme de soudage synergique (voir TAB. 3) tandis que le numéro
“0” est associé au fonctionnement manuel du poste de soudage permettant à
l’opérateur de congurer tous les paramètres (MIG-MAG SHORT et SPRAY ARC
uniquement).
7- Touche de sélection du procédé de soudage.
La pression de la touche entraîne l’allumage de la DEL correspondant au mode
de soudage que l’on désire adopter :
: MIG-MAG avec mode “SHORT/SPRAY ARC”.
: MIG-MAG avec mode “PULSE ARC”.
: MIG-MAG avec mode “PULSE ON PULSE”.
: TIG.
: électrode MMA.
8- Touche de sélection du mode de contrôle du poussoir torche MIG-MAG.
La pression de la touche entraîne l’allumage de la DEL correspondant aux
fonctionnements suivants :
: fonctionnement à 2 temps, ON-OFF avec poussoir enfoncé.
: fonctionnement à 4 temps, ON-OFF avec poussoir relâché.
: fonctionnement bi-level pour MIG-MAG, TIG.
: fonctionnement en pointage MIG-MAG (SPOT).
9- Touche d’activation de la commande à distance.
Avec la DEL
allumée, la régulation peut exclusivement être effectuée
à partir de la commande à distance et, plus en détail :
a) commande à un potentiomètre (MMA et TIG uniquement) : se substitue à
la fonction du bouton codeur (14).
b) commande deux potentiomètres : remplace la fonction des boutons codeur
(14) et (13).
c) commande à pédale (MMA et TIG) : se substitue à la fonction du bouton
codeur (14).
REMARQUE : La sélection «À DISTANCE“ (REMOTE) n’est possible que si une
commande à distance est effectivement connectée à son connecteur.
10- Touche de sélection des paramètres de soudage.
La pression de la touche en séquence entraîne l’allumage de l’une des DELs de
(10a) à (10h) à laquelle est associé un paramètre spécique. La conguration de
la valeur de chaque paramètre activé peut être effectuée au moyen du bouton
(13) et indiquée sur l’écran (15). Durant ces congurations, le bouton (14) règle
la valeur du niveau principal de soudage indiqué sur l’écran (16), courant ou
vitesse l (voir description point (14)), sauf pour (10b).
Uniquement avec la DEL (10b) allumée, le bouton (14) permet de régler la valeur
du niveau secondaire (voir description DEL (10b)).
Remarque : les paramètres non modiables par l’opérateur, en fonction du fait
que l’on utilise un programme synergique ou le mode manuel “PRG 0” sont
automatiquement exclus de la sélection ; la DEL correspondante ne s’allume
pas.
10a-
• MIG-MAG
Ce paramètre s’afche automatiquement durant les opérations de soudage
MIG-MAG et indique la tension réelle de l’arc (DEL (15a) allumée).
• MIG-MAG Pulse arc (arc pulsé).
Durant la dénition d’un programme synergique MIG-MAG Pulse arc permet
de régler la correction devant être apportée à la longueur de l’arc calculée en
synergie (plage de -5% a +5%) (DEL (15c) allumée).
Dans la même condition, en congurant la fonction bi-level, pulse on pulse ou
Tstart, le paramètre prend la signication de correction de la longueur d’arc du
niveau principal de soudage, toujours calculée en synergie (plage de -5% à
+5%) (DEL (15c) allumée).
• MIG-MAG Short arc
Durant la dénition d’un programme synergique MIG-MAG, Short arc il est
également possible de régler la correction devant être apportée à la longueur
de l’arc calculée en synergie (plage de -5% à +5%) (DEL (15c) allumée).
Dans la même condition, en congurant la fonction bi-level, le paramètre
prend la signication de correction de la longueur d’arc du niveau principal
de soudage, toujours calculée en synergie (plage de -5% à +5%) (DEL (15c)
allumée)
• MIG-MAG Short arc “PRG 0”
Toujours en fonctionnement MIG-MAG Short arc, le programme manuel (“PRG
0”), permet de congurer la tension d’arc effective (plage 10-40) (DEL (15a)
allumée).
Dans la même condition, en congurant la fonction bi-level, le paramètre
prend la signication de tension d’arc effective du niveau principal de soudage
(plage10-40) (DEL (15a) allumée)
10b-
• MIG-MAG Pulse arc
En mode MIG-MAG pulse arc, la conguration des fonctions bi-level, pulse on
pulse ou Tstart permet de régler le courant I
1
et I
s
(I
start
) (avec bouton (14)) et
la correction de la longueur d’arc (avec bouton (13)) du niveau secondaire de
soudage calculé en synergie (plage de -5% à +5%) (DEL (15c) allumée).
• MIG-MAG Short arc
Avec les programmes synergiques MIG-MAG short arc, la conguration de la
fonction bi-level permet de régler le courant/la vitesse du l (avec bouton (14))
et la correction de la longueur d’arc (avec bouton (13)) du niveau secondaire
de soudage calculée en synergie (place de -5% à +5%) (DEL (15c) allumée).
• Bi-level “PRG 0”
La sélection du programme manuel (“PRG 0”) avec fonction bi-level, permet de
régler la vitesse du l (avec bouton (14), (DEL 16c) allumée) et la tension d’arc
effective (avec bouton (13)) du niveau secondaire I, de soudage (plage 10-40)
(DEL (15a) allumée).
En fonctionnement TIG bi-level, permet de régler le second niveau (I
1
) du
courant de soudage.
10c-
• MIG-MAG “PRG 0”
En mode manuel “PRG 0”, permet d’adapter la vitesse du l au démarrage du
soudage pour optimiser l’amorçage de l’arc (régulation 1-100% et DEL (15c)
allumée).
• MIG-MAG Pulse arc 2 TEMPS
En mode MIG-MAG Pulse arc 2 TEMPS, permet de régler la durée du courant
initial (T
start
). Le réglage du paramètre à zéro désactive la fonction, tandis qu’une
valeur supérieure à zéro (réglage 0,1-3 secondes) permet de sélectionner la
DEL (10b) pour régler la correction de la tension d’arc et la valeur du courant
initial (niveau secondaire). Le courant initial peut être conguré plus élevé ou
plus bas que le courant principal de soudage ; un courant initial plus élevé est
très utile, en particulier pour le soudage de l’aluminium et de ses alliages car il
permet un chauffage plus rapide de la pièce (“Hot-start”).
• MIG-MAG Pulse on pulse
En mode MIG-MAG Pulse on pulse, permet de régler la durée du courant
secondaire de soudage (réglage 0,1-10 secondes et DEL (15b) allumée).
• MMA
En fonctionnement avec électrode MMA, le paramètre prend la signication
d’“ARC FORCE” et permet la dénition de la surintensité dynamique (régulation
0-100% et DEL (15c) allumée). Durant le soudage MMA, l’écran (15) indique
la tension d’arc réelle (DEL (15a) allumée), la DEL (10c) restant allumée pour
permettre le réglage de l’Arc force durant le soudage également.
10d-
• MIG-MAG PULSE ARC
En mode MIG-MAG pulse arc, le paramètre entraîne l’étranglement de l’arc.
Plus la valeur est élevée et plus l’arc est concentré durant le soudage. Avec un
mode de soudage utilisant deux niveaux de courant (bi-level, pulse on pulse
ou Tstart), l’étranglement d’arc est commun aux deux niveaux congurés (+1%
/ -1%).
• MIG-MAG “PRG 0”
En mode manuel MIG-MAG “PRG 0”, permet de régler la réactance électronique
(réglage 20-80% et DEL (15c) allumée). Une valeur plus élevée entraîne un
bain de soudage plus chaud. En mode bi-level, la réactance électronique est
commune aux deux niveaux congurés.
• MIG-MAG Pulse on pulse
En mode MIG-MAG Pulse on pulse, permet de régler la durée du courant
secondaire de soudage (réglage 0,1-10 secondes et DEL (15b) allumée).
10e-
Brûlure du l à l’arrêt du soudage (BURN-BACK).
Permet de régler le temps de brûlure du l à l’arrêt du soudage. Une conguration
adaptée permet d’éviter tout collage du l à la pièce en mode manuel (PRG 0)
MIG-MAG SHORT ARC (réglage 0,01-1 secondes et DEL (15b) allumée).
Durant la dénition d’un programme synergique MIG-MAG, permet de régler la
correction devant être apportée au BURN_BUCK TIME calculée en synergie
(plage de -1% à +1%) (DEL (15c) allumée).
10f-
POST-GAS MIG-MAG SHORT ARC et TIG.
En n’importe quel mode MIG-MAG SHORT ARC TIG prend la signication de
“Post-gaz” et permet d’adapter le temps de ux sortant du gaz de protection à
partir de l’arrêt du soudage (réglage 0,1-10 secondes et DEL (15b) allumée).
10g-
Rampe de descente courant de soudage (SLOPE DOWN).
Exclusivement activée avec l’utilisation de programmes synergiques MIG-MAG
PULSE ARC ou SHORT ARC (“PRG” de “1” à “44”) ou TIG.
Permet la réduction graduelle du courant avec le relâchement du poussoir torche
(régulation 0-3 secondes et DEL (15b) allumée).
10h-
Temps de pointage (SPOT TIME).
Exclusivement activé si le mode “SPOT” a été sélectionné au moyen de la
touche (8). Permet l’exécution de pointages MIG-MAG avec contrôle de la durée
du soudage (régulation 0,1-10 secondes et DEL (15b) allumée).
11- Touche d’activation manuelle de l’électrovanne gaz.
La touche permet le ux sortant de gaz (purge conduites - réglage débit) sans
besoin d’utiliser le poussoir torche ; la touche est à action momentanée.
12- Touche d’avancement manuel du l.
La touche permet de faire avancer le l dans la gaine de la torche sans nécessité
d’utiliser le poussoir torche ; la touche est à action momentanée et la vitesse
d’avancement est xe.
13- Bouton codeur pour la régulation des paramètres de soudage (voir
10a-10h).
14- Bouton codeur.
La poignée permet de régler :
- Le courant de soudage (DEL (16a) allumée.
- La vitesse d’avancement du l (DEL (16c) allumée) en mode Short/Spray arc.
- L’épaisseur de la pièce utilisée pour le soudage (DEL (16b) allumée) si
l’épaisseur de la pièce en mm a été sélectionnée au moyen de la touche (17).
En mode de soudage utilisant deux niveaux de courant (bi-level, pulse on pulse
ou Tstart) avec la DEL (10b) allumée, le bouton règle :
- Le courant de soudage I
1
(DEL (I6a) allumée) du niveau secondaire en mode
Pulse arc.
- La vitesse d’avancement du l du niveau secondaire de soudage (DEL (16c)
allumée) en mode Short/Spray arc.
15- Afchage alphanumérique à 3 chiffres. Indique :
- la valeur des paramètres de soudage (voir de (10a) à (10h)) avec fonctionnement
à vide.
- la tension réelle de l’arc en cours de soudage.
REMARQUE : à la n du soudage, l’écran commute automatiquement à la valeur
de conguration.
- une signalisation d’alarme (voir point 1).
15a, 15b, 15c - DEL d’indication de l’unité de mesure en cours (volts, secondes
et pourcentage.)
16- Afchage alphanumérique à 3 chiffres. Indique :
- la valeur dénie avec le bouton codeur (14).
- le courant réel durant le soudage.
REMARQUE : à la n du soudage, l’écran commute automatiquement à la valeur
de conguration.
- une signalisation d’alarme (voir point 1).
16a, 16b, 16c- DEL d’indication unité de mesure en cours (courant ampères (A),
épaisseur en millimètres (mm) et vitesse l en mètres/minute (m/min)).
17- Touche de sélection unité de mesure ampères, mm, m/min (DEL (16a) (16b)
(16c)).
Permet, au moyen du codeur (14), de congurer respectivement l’épaisseur du
