- 42 -

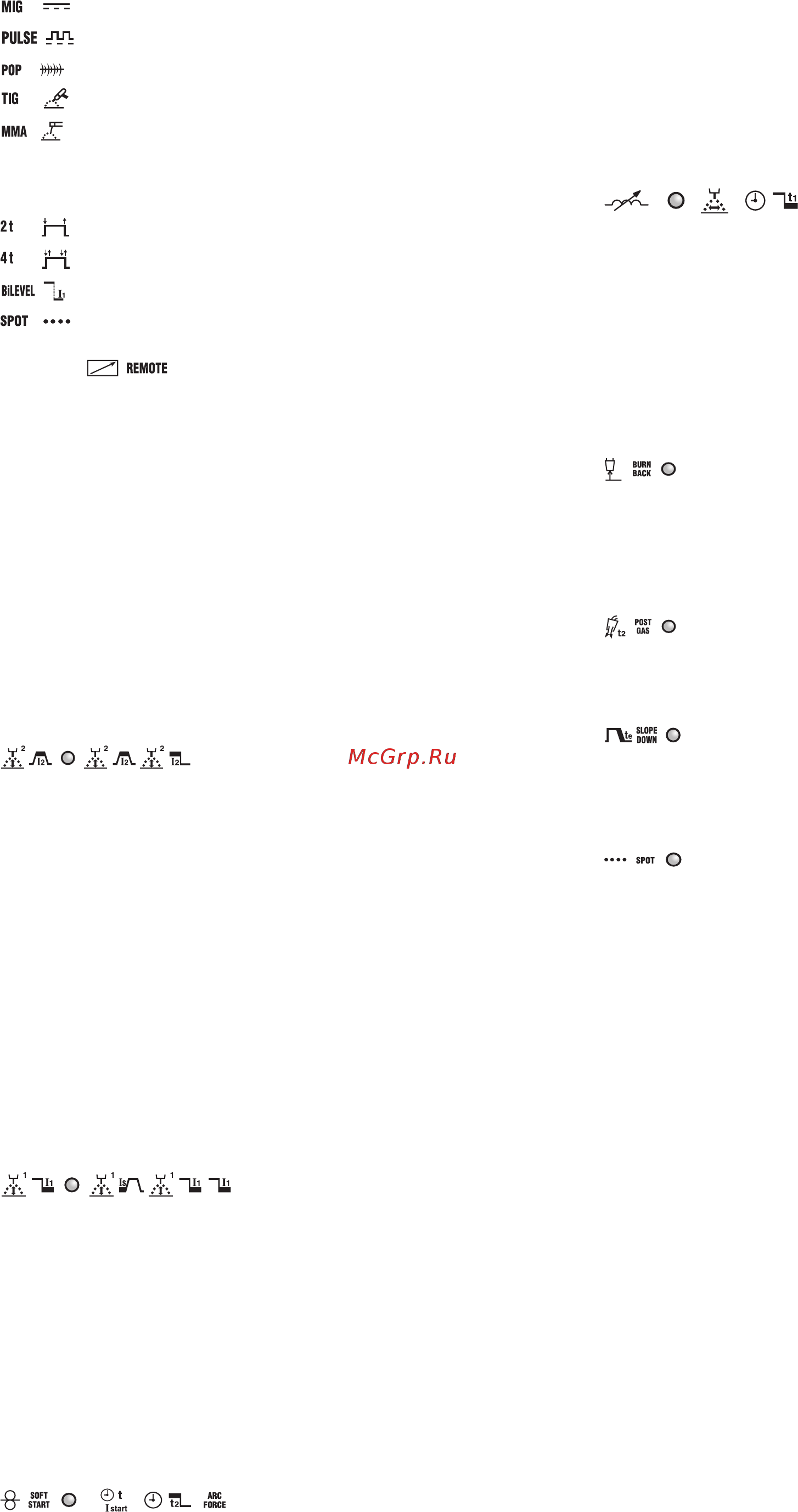

lasprocedure die men wenst toe te passen :
: MIG-MAG met procedure“SHORT/SPRAY ARC”.
: MIG-MAG met procedure “PULSE ARC”.
: MIG-MAG met procedure “PULSE ON PULSE”.
: TIG.
: elektrode MMA.
8- Toets van selectie van de controleprocedure van de drukknop toorts MIG-
MAG.
Wanneer men op de toets drukt wordt de LED verlicht die overeenstemt met
de:
: werking met 2 tijden, ON-OFF met drukknop ingedrukt.
: werking met 4 tijden, ON-OFF met drukknop losgelaten.
: werking bi-level voor MIG-MAG, TIG.
: werking in puntlassen MIG-MAG (SPOT).
9- Toets van invoer van de afstandsbediening.
Met de LED
verlicht, kan de regeling uitsluitend uitgevoerd worden
vanop de afstandsbediening en meer in het bijzonder:
a) bediening met één potentiometer (alleen MMA en TIG): vervangt de functie
van de knop encoder (14).
b) bediening met twee potentiometers: vervangt de functie van de knoppen
encoder (14) en (13).
c) bediening met pedaal (alleen MMA en TIG): vervangt de functie van de
knop encoder (14).
OPMERKING: De selectie “OP AFSTAND“ (REMOTE) is alleen mogelijk indien
een afstandsbediening effectief met de connector verbonden is.
10- Toets van selectie van de lasparameters.
Wanneer men achtereenvolgens op de toets drukt, wordt een van de LEDS
van (10a) tot (10h) waaraan een specieke parameter is gekoppeld verlicht .
De instelling van de waarde van iedere geactiveerde parameter kan uitgevoerd
worden middels de knop (13) en wordt aangeduid op de display (15). Tijdens
deze instellingen regelt de knop (14) de waarde van het hoofdniveau van lassen
aangeduid op de display (16), zowel van de stroom als van de draadsnelheid
(zie beschrijving punt (14)), behalve voor (10b).
Alleen met de led (10b) verlicht staat de knop (14) toe de waarde van het
secundair niveau te regelen (zie beschrijving led (10b)).
Opmerking: de parameters die niet gewijzigd kunnen worden door de operator,
naargelang men aan het werken is met een synergetisch programma of in de
manuele modaliteit “PRG 0” , zijn automatisch uitgesloten door de selectie; de
overeenstemmende LED wordt niet verlicht.
10a-
• MIG-MAG
Deze parameter wordt automatisch gevisualiseerd tijdens de operaties van
MIG-MAG-lassen, waarbij de reële spanning van de boog wordt aangeduid
(led (15a) verlicht).
• MIG-MAG Pulse arc
Tijdens de instelling van een synergetisch programma staat MIG-MAG Pulse
arc toe de correctie te regelen die men wenst aan te brengen op de lengte van
de boog berekend in synergie (rang van -5% tot +5%) (led (15c) verlicht).
In dezelfde conditie neemt bij de instelling van de functie bi-level, pulse on
pulse of Tstart de parameter de betekenis van correctie van de lengte van boog
van het hoofdniveau van lassen, altijd berekend in synergie (rang van -5% tot
+5%) (led (15c) verlicht).
• MIG-MAG Short arc
Tijdens de instelling van een synergetisch programma staat MIG-MAG Short
arc toe de correctie te regelen die men wenst aan te brengen op de lengte van
boog berekend in synergie (rang van -5% tot +5%) (led (15c) verlicht).
In dezelfde conditie neemt bij de instelling van de functie bi-level, de parameter
de betekenis van correctie van de lengte van boog van het hoofdniveau van
lassen, altijd berekend in synergie (rang van -5% tot +5%) (led (15c) verlicht).
• MIG-MAG Short arc “PRG 0”
Altijd in de werking MIG-MAG Short arc, staat het manueel programma “PRG
0” toe de effectie boogspanning in te stellen (rang 10-40)(led (15a) verlicht).
In dezelfde conditie neemt bij de instelling van de functie bi-level, de parameter
de betekenis van effectieve boogspanning van het hoofdniveau van lassen
(rang 10-40) (led (15a) verlicht).
10b-
• MIG-MAG pulse arc
Staat toe in de modaliteit MIG-MAG pulse arc, wanneer men de functies bi-
level, pulse on pulse of Tstart instelt, de stroom I
1
en I
s
(I
start
) (met knop(14))
en de correctie van de lengte van de boog (met knop (13)) van het secundair
lasniveau, berekend in synergie (rang van -5% tot +5%)(led (15c) verlicht) te
regelen.
• MIG-MAG short arc
Staat toe in de synergetische programma’s MIG-MAG short arc, wanneer men
de functie bi-level instelt, de stroom/snelheid draad (met knop (14)) en de
correctie van de lengte van boog (met knop (13)) van het secundair lasniveau,
berekend in synergie (rang van -5% tot +5%)(led (15c) verlicht) te regelen.
• Bi-level “PRG 0”
Staat toe, wanneer men het manueel programma “PRG 0” selecteert, met de
functie bi-level, de snelheid van de draad (met knop (14), (led 16c) verlicht)
en de effectieve boogspanning (met knop (13)) van het secundair lasniveau I
1
(rang 10-40)((led (15a) verlicht) te regelen.
Staat toe in de werking TIG bi-level het tweede niveau (I
1
) van de lasstroom te
regelen.
10c-
• MIG-MAG “PRG 0”
Staat toe in de manuele modaliteit “PRG 0” de draadsnelheid aan te passen
aan het vertrek van het lassen om de ontsteking van de boog te optimaliseren
(regeling 1-100% en LED (15c) verlicht).
• MIG-MAG Pulse arc 2 TIJDEN
Staat toe in de modaliteit MIG-MAG Pulse arc 2 TIJDEN de tijdsduur van
de beginstroom (T
start
) te regelen. Wanneer men de parameter op nul instelt,
wordt de functie gedesactiveerd, terwijl wanneer men een willekeurige waarde
groter dan nul instelt (regeling 0,1-3 seconden) het mogelijk is de LED (10b)
te selecteren om de correctie van de boogspanning en de waarde van de
beginstroom (secundair niveau) te regelen. De beginstroom kan hoger of lager
dan de hoofdstroom van lassen worden ingesteld; een hogere beginstroom is
vooral nuttig voor het lassen van aluminium en van haar legeringen, deze staat
immers toe het stuk sneller te verwarmen (“Hot-start”).
• MIG-MAG Pulse on pulse
Staat toe in de modaliteit MIG-MAG Pulse on pulse de tijdsduur van de
hoofdstroom van lassen te regelen (regeling 0,1-10 seconden en LED (15b)
verlicht).
• MMA
In de werking met elektrode MMA, neemt de parameter de betekenis van
“Arc force” en staat hierbij de instelling van de te hoge dynamische stroom
toe (regeling 0-100% e LED (15c) verlicht). Tijdens het lassen MMA toont de
display (15) de reële boogspanning (led (15a) verlicht), de led (10c) blijft in
ieder geval verlicht en staat de regeling van de Arc force toe ook tijdens het
lassen.
10d-
• MIG-MAG pulse arc
In de modaliteit MIG-MAG pulse arc bepaalt de parameter het vernauwen van
de boog. Hoe hoger de waarde en hoe meer geconcentreerd de boog zal zijn
tijdens het lassen. In een lasprocedure die twee niveaus van stroom gebruikt
(bi-level, pulse on pulse of Tstart) is het vernauwen van de boog gemeen voor
beide ingestelde niveaus (+1% / -1%).
• MIG-MAG “PRG 0”
In de manuele modaliteit staat MIG-MAG “PRG 0” toe de elektronische
reactantie te regelen (regeling 20-80% en LED (15c) verlicht). Een hogere
waarde bepaalt een warmer lasbad. In de modaliteit bi-level is de elektronische
reactantie gemeen voor beide ingestelde niveaus.
• MIG-MAG Pulse on pulse
Staat toe in de modaliteit MIG-MAG Pulse on pulse de tijdsduur van de
secundaire lasstroom te regelen (regeling 0,1-10 seconden en LED (15b)
verlicht).
10e-
Verbranding draad bij het stoppen van lassen (BURN-BACK).
Staa toe de tijd van verbranding van de draad te regelen bij het stoppen van het
lassen. Staat met een adequate instelling toe het vastkleven van de draad aan
het stuk te voorkomen in de manuele modaliteit (PRG 0) MIG-MAG SHORT ARC
(regeling 0,01-1 seconden en led (15b) verlicht).
Staat toe, tijdens de instelling van een synergetisch programma MIG-MAG, de
correctie te regelen die men wenst aan te brengen op de BURN_BACK TIME
berekend in synergie (rang -1% / +1% LED (15c) verlicht)
10f-
POST-GAS MIG-MAG SHORT ARC e TIG.
In gelijk welke modaliteit neemt MIG-MAG SHORT ARC TIG de betekenis van
“Post-gas”, en staat hierbij toe de tijd van uitstroming van het beschermingsgas
aan te passen vanaf het stoppen van lassen (regeling 0,1-10 seconden en LED
(15b) verlicht).
10g-
Helling daling lasstroom (SLOPE DOWN).
Wordt uitsluitend actief gemaakt gebruikmakend van de synergetische
programma’s MIG-MAG PULSE ARC of SHORT ARC (“PRG” van “1” tot “44”) of
TIG.
Staat de graduele vermindering van de stroom toe bij het loslaten van de
drukknop toorts (regeling 0-3 seconden en LED (15b) verlicht).
10h-
Tijd van puntlassen (SPOT TIME).
Wordt uitsluitend actief gemaakt indien de modaliteit “SPOT” geselecteerd is met
de toets (8). Staat de uitvoering toe van puntlassen MIG-MAG met controle van
de tijdsduur van het lassen (regeling 0,1-10 seconden en LED (15b) verlicht).
11- Toets van manuele activering van de elektroklep gas.
De toets staat de gasuitstroming toe (spoeling leidingen – regeling vermogen)
zonder te moeten ingrijpen op de drukknop van de toorts; de toets is van
kortstondige werking.
12- Toets manuele voorwaartse beweging van de draad.
De toets staat toe de draad vooruit te doen bewegen in de bekleding van de
toorts zonder te moeten ingrijpen op de drukknop toorts; is van kortstondige
werking en de snelheid van voorwaartse beweging is vast.
13- Knop encoder voor de regeling van de parameters van lassen (zie
10a-10h).
14- Knop encoder.
De knop regelt:
- De lasstroom (led (16a) verlicht).
- De snelheid van voorwaartse beweging van de draad (led (16c) verlicht) in de
modaliteit Short/Spray arc.
- De dikte van het stuk gebruikt bij het lassen (led (16b) verlicht) indien
geselecteerd met de toets (17) dikte van het stuk in mm.
In een modaliteit van lassen die twee niveaus van stroom gebruikt (bi-level,
pulse on pulse of Tstart) met de led (10b) verlicht regelt de knop:
- De lasstroom I
1
(led (16a) verlicht) van het secundair niveau in modaliteit Pulse
arc.
- De snelheid van voorwaartse beweging van de draad van het secundair niveau
van lassen (led (16c) verlicht) in modaliteit Short/Spray arc.
15- Alfanumeriek display met 3 digit. Duidt aan:
- de waarde van de parameters van lassen (zie van (10a) tot (10h)) met werking
leeg.
- de reële boogspanning, bij het lassen.
OPMERKING: bij het stoppen van het lassen, schakelt de display automatisch
over naar de waarde van instelling.
- een alarmmelding (zie punt 1).
15a, 15b, 15c- LED van aanduiding meeteenheid in uitvoering (volt, seconden,
percentage).
16- Alfanumeriek display 3 digit. Duidt aan:
- de waarde ingesteld met de knop encoder (14).
- de reële stroom bij het lassen.
OPMERKING: bij het stoppen van het lassen, schakelt de display automatisch
over naar de waarde van instelling.
- een alarmmelding (zie punt 1).
16a, 16b, 16c- LED van aanduiding meeteenheid in uitvoering (stroom ampères
(A), dikte in millimeters (mm) en snelheid draad meters/minuut (m/min)).
17- Toets van selectie meeteenheid Ampères, mm, m/min (LED (16a)(16b)
(16c)).
Staat toe middels de encoder (14) respectievelijk de dikte van het te lassen
materiaal, de lasstroom, de snelheid van de draad in te stellen.
“PRG 0” manuele selectie: de instelling van iedere afzonderlijke parameter is
onafhankelijk van de andere.
Programma’s van “1” tot “44”: de instelling van iedere afzonderlijke parameter
(vb. dikte van het materiaal) bepaalt automatisch de andere parameters (vb.
