- 72 -
συγκόλλησης συνεργικό (βλέπε ΠΙΝ. 3) ενώ με τον αριθμό “0” συνδυάζεται
η χειροκίνητη λειτουργία του συγκολλητή, όπου όλες οι παράμετροι μπορούν
να προσδιοριστούν από το χειριστή (μόνο σε MIG-MAG SHORT e και SPRAY
ARC).

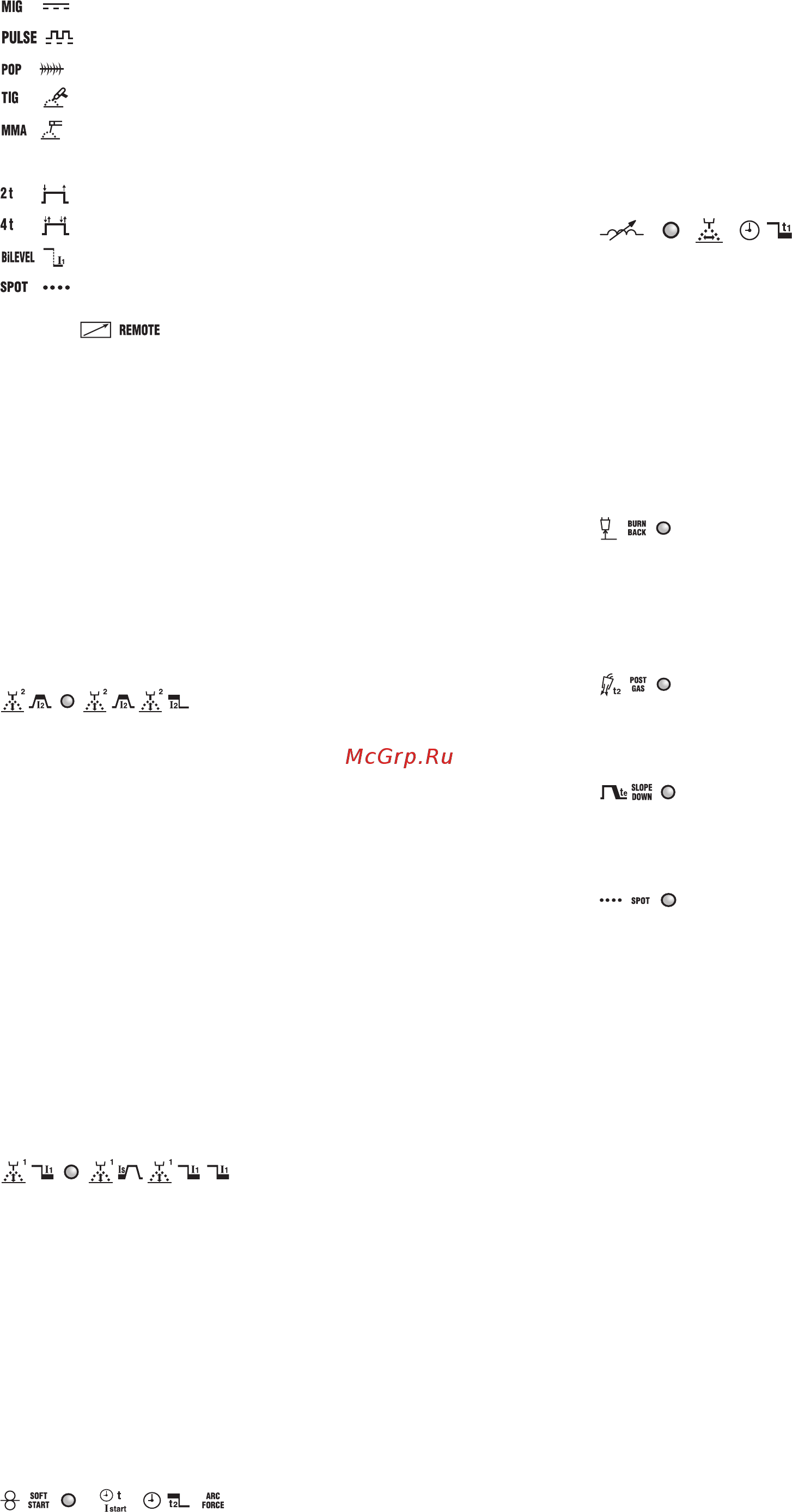

7- Πλήκτρο επιλογής της διαδικασίας συγκόλλησης.
Πιέζοντας το πλήκτρο φωτίζεται η ΛΥΧΝΙΑ αντίστοιχα με τον τρόπο συγκόλλησης
που θέλετε να χρησιμοποιήσετε:
: MIG-MAG με τρόπο “SHORT/SPRAY ARC”.
: MIG-MAG με τρόπο “PULSE ARC”.
: MIG-MAG με τρόπο “PULSE ON PULSE”.
: TIG.
: ηλεκτρόδιο MMA.
8- Πλήκτρο επιλογής τρόπου ελέγχου του πλήκτρου λάμπας MIG-MAG.
Πιέζοντας το πλήκτρο φωτίζεται η ΛΥΧΝΙΑ σε αντιστοιχία με:
: τη λειτουργία 2 χρόνων, ON-OFF με πλήκτρο πιεσμένο.
: τη λειτουργία 4 χρόνων, ON-OFF με πλήκτρο ελεύθερο.
: λειτουργία bi-level για MIG-MAG, TIG.
: λειτουργία σε ποντάρισμα MIG-MAG (SPOT).
9- Πλήκτρο ένταξης χειρισμού εξ αποστάσεως.
Με ΛΥΧΝΙΑ
φωτεινή, η ρύθμιση μπορεί να γίνει αποκλειστικά απο το
χειρισμό εξ αποστάσεως και ειδικά:
α) χειρισμό με ένα ποτενσιόμετρο (μόνο MMA και TIG): αντικαθιστά τη
λειτουργία του κομβίου ενκόντερ (14).
β) χειρισμό με δυο ποτενσιόμετρα: αντικαθιστά τη λειτουργία των κομβίων
ενκόντερ (14) και (13).
γ) χειρισμό με πεντάλ (μόνο MMA και TIG): αντικαθιστά τη λειτουργία του
κομβίου ενκόντερ (14).
ΣΗΜΕΙΩΣΗ: Η επιλογή “ΕΞ ΑΠΟΣΤΑΣΕΩΣ“ (REMOTE) είναι δυνατή μόνο
αν ένας χειρισμός εξ αποστάσεως είναι πράγματι συνδεδεμένος στο σχετικό
σύνδεσμο.
10- Πλήκτρο επιλογής των παραμέτρων συγκόλλησης.
Πιέζοντας διαδοχικά το πλήκτρο, φωτίζεται μια από τις ΛΥΧΝΙΕΣ από (10a) ως
(10h) με τις οποίες συνδυάζεται μια ειδική παράμετρος. Η ρύθμιση της τιμής κάθε
ενεργοποιημένης παραμέτρου εκτελείται με το κομβίο (13), και εμφανίζεται στην
οθόνη (15). Κατά αυτές τις ρυθμίσεις το κομβίο (14) ρυθμίζει την τιμή του κυρίου
επιπέδου συγκόλλησης που δείχνει η οθόνη (16), είτε αυτό είναι ρεύμα είτε είναι
ταχύτητα σύρματος (βλέπε περιγραφή στην ένδειξη (14)), εκτός για (10b).
Μόνο με τη ΛΥΧΝΙΑ (10b) αναμμένη το κομβίο (14) επιτρέπει τη ρύθμιση της
τιμής του δευτερεύοντος επιπέδου (βλέπε περιγραφή ΛΥΧΝΙΑ (10b).
Σημείωση: οι παράμετροι που δεν τροποποιούνται από το χειριστή, ανάλογα
αν δουλεύετε με συνεργικό πρόγραμμα ή σε τρόπο χειροκίνητο “PRG 0”
αποκλείονται αυτόματα από την επιλογή. Η αντίστοιχη ΛΥΧΝΙΑ δεν ανάβει.
10a-
• MIG-MAG
Αυτή η παράμετρος εμφανίζεται αυτόματα κατά τις ενέργειες συγκόλλησης MIG-
MAG, δείχνοντας την πραγματική τάση τόξου (ΛΥΧΝΙΑ (15a) φωτισμένη).
• MIG-MAG Pulse arc
Κατά τη ρύθμιση ενός συνεργικού προγράμματος MIG-MAG Pulse arc
επιτρέπει να ρυθμίσετε τη διόρθωση που θέλετε να επιφέρετε στο μήκος τόξου
υπολογισμένο σε συνεργία (διακύμανση από -5% ως +5%) (ΛΥΧΝΙΑ (15c)
φωτεινή).
Στο ίδιο καθεστώς, ρυθμίζοντας τη λειτουργία bi-level, pulse on pulse ή Tstart, η
παράμετρος αποκτάει την έννοια της διόρθωσης του μήκους τόξου του κυρίου
επιπέδου συγκόλλησης, υπολογισμένο πάντα σε συνεργία (διακύμανση από
-5% ως +5%) (ΛΥΧΝΙΑ (15c) φωτεινή).
• MIG-MAG Short arc
Κατά τη ρύθμιση ενός συνεργικού προγράμματος MIG-MAG Short arc
επιτρέπει να ρυθμίσετε τη διόρθωση που θέλετε να επιφέρετε στο μήκος τόξου
υπολογισμένο σε συνεργία (διακύμανση από -5% ως +5%) (ΛΥΧΝΙΑ (15c)
φωτεινή).
Στο ίδιο καθεστώς, ρυθμίζοντας τη λειτουργία bi-level, η παράμετρος αποκτάει
την έννοια της διόρθωσης του μήκους τόξου του κυρίου επιπέδου συγκόλλησης,
υπολογισμένο πάντα σε συνεργία (διακύμανση από -5% ως +5%) (ΛΥΧΝΙΑ
(15c) φωτεινή).
• MIG-MAG Short arc “PRG 0”
Πάντα σε λειτουργία MIG-MAG Short arc, πρόγραμμα χειροκίνητο “PRG 0”,
επιτρέπει να προσδιορίσετε την πραγματική τάση τόξου (διακύμανση 10-40)
(ΛΥΧΝΙΑ (15a) φωτεινή).
Στο ίδιο καθεστώς, ρυθμίζοντας τη λειτουργία bi-level, η παράμετρος αποκτάει
την έννοια της πραγματικής τάσης τόξου του κυρίου επιπέδου συγκόλλησης
(διακύμανση 10-40) (ΛΥΧΝΙΑ (15a) φωτεινή).
10b-
• MIG-MAG pulse arc
Σε τρόπο MIG-MAG pulse arc, ρυθμίζοντας τις λειτουργίες bi-level, pulse on
pulse ή Tstart, επιτρέπει τη ρύθμιση του ρεύματος I
1
και I
s
(I
start
)(με κομβίο
(14)) και τη διόρθωση του μήκους τόξου (με κομβίο (13)) του δευτερεύοντος
επιπέδου συγκόλλησης, υπολογισμένο σε συνεργία (διακύμανση από -5% ως
+5%)(ΛΥΧΝΙΑ (15c) φωτεινή).
• MIG-MAG short arc
Στα συνεργικά προγράμματα MIG-MAG short arc, ρυθμίζοντας τη λειτουργία bi-
level επιτρέπει τη ρύθμιση ρεύματος/ταχύτητας σύρματος (με κομβίο (14)) και
τη διόρθωση του μήκους τόξου (με κομβίο (13)) του δευτερεύοντος επιπέδου
συγκόλλησης, υπολογισμένο σε συνεργία (διακύμανση από -5% ως +5%)
(ΛΥΧΝΙΑ (15c) φωτεινή).
• Bi-level “PRG 0”
Επιλέγοντας το χειροκίνητο πρόγραμμα “PRG 0” με τη λειτουργία bi-level,
επιτρέπει να ρυθμίσετε την ταχύτητα σύρματος (με κομβίο (14), (ΛΥΧΝΙΑ 16c)
φωτεινή) και την πραγματική τάση τόξου (με κομβίο (13)) του δευτερεύοντος
επιπέδου I
1
συγκόλλησης (διακύμανση 10-40)((ΛΥΧΝΙΑ (15a) φωτεινή).
Σε λειτουργία TIG bi-level επιτρέπει να ρυθμίσετε το δεύτερο επίπεδο (I
1
) του
ρεύματος συγκόλλησης.
10c-
• MIG-MAG “PRG 0”
Σε τρόπο χειροκίνητο “PRG 0” επιτρέπει να προσαρμόσετε την ταχύτητα
σύρματος στην έναρξη της συγκόλλησης για να βελτιστοποιήσετε το εμπύρευμα
του τόξου (ρύθμιση 1-100% και ΛΥΧΝΙΑ (15c) φωτεινή).
• MIG-MAG Pulse arc 2 ΧΡΟΝΩΝ
Σε τρόπο MIG-MAG Pulse arc 2 ΧΡΟΝΩΝ επιτρέπει τη ρύθμιση της διάρκειας
του αρχικού ρεύματος (T
start
). Προγραμματίζοντας στο μηδέν την παράμετρο,
απενεργοποιείται η λειτουργία, ενώ προγραμματίζοντας σε οποιαδήποτε
άλλη τιμή ανώτερη του μηδενός (ρύθμιση 0,1-3 δευτερόλεπτα) μπορείτε να
επιλέξετε τη ΛΥΧΝΙΑ (10b) για να ρυθμίσετε τη διόρθωση της τάσης τόξου και
την τιμή αρχικού ρεύματος (δευτερεύον επίπεδο). Το αρχικό ρεύμα μπορεί να
προσδιοριστεί ανώτερο ή κατώτερο του κυρίου ρεύματος συγκόλλησης. Ένα
υψηλότερο αρχικό ρεύμα είναι πολύ χρήσιμο κυρίως για τη συγκόλληση του
αλουμινίου και των κραμάτων του, αυτό επιτρέπει πράγματι να ζεσταθεί πιο
γρήγορα το μέταλλο (“Hot-start”).
• MIG-MAG Pulse on pulse
Σε τρόπο MIG-MAG Pulse on pulse επιτρέπει τη ρύθμιση της διάρκειας
αρχικού ρεύματος συγκόλλησης (ρύθμιση 0,1-10 δευτερόλεπτα και ΛΥΧΝΙΑ
(15b) φωτεινή).
• MMA
Σε λειτουργία ηλεκτροδίου MMA, η παράμετρος αποκτάει την έννοια του του
“Arc force” επιτρέποντας τη ρύθμιση του δυναμικού υπερεύματος (ρύθμιση
0-100% και ΛΥΧΝΙΑ (15c) φωτεινή). Κατά τη συγκόλληση MMA η οθόνη (15)
δείχνει την πραγματική τάση τόξου (ΛΥΧΝΙΑ (15a) φωτεινή), η ΛΥΧΝΙΑ (10c)
μένει πάντως αναμμένη επιτρέποντας τη ρύθμιση του Arc force ακόμα και κατά
τη συγκόλληση.
10d-
• MIG-MAG pulse arc
Σε τρόπο MIG-MAG pulse arc η παράμετρος καθορίζει το στραγγάλισμα
του τόξου. Όσο υψηλότερη είναι η τιμή τόσο πιο συμπυκνωμένο θα είναι
το στραγγάλισμα κατά τη συγκόλληση. Σε έναν τρόπο συγκόλλησης που
χρησιμοποιεί δυο επίπεδα ρεύματος (bi-level, pulse on pulse ή Tstart) το
στένωμα του τόξου θα είναι κοινό για αμφότερα τα ρυθμισμένα επίπεδα (+1% /
-1%).
• MIG-MAG “PRG 0”
Σε τρόπο χειροκίνητο MIG-MAG “PRG 0” επιτρέπει τη ρύθμιση της
ηλεκτρονικής επαγωγικής αντίστασης (ρύθμιση 20-80% και ΛΥΧΝΙΑ (15c)
φωτεινή). Μια υψηλότερη τιμή καθορίζει ένα πιο θερμό βύθισμα συγκόλλησης.
Σε τρόπο bi-level η ηλεκτρονική επαγωγική αντίσταση είναι κοινή για αμφότερα
τα ρυθμισμένα επίπεδα.
• MIG-MAG Pulse on pulse
Σε τρόπο MIG-MAG Pulse on pulse επιτρέπει τη ρύθμιση της διάρκειας του
δευτερεύοντος ρεύματος συγκόλλησης (ρύθμιση 0,1-10 δευτερόλεπτα και
ΛΥΧΝΙΑ (15b) φωτεινή).
10e-
Καύση σύρματος στο σταμάτημα της συγκόλλησης (BURN-BACK).
Επιτρέπει τη ρύθμιση του χρόνου καύσης σύρματος στο σταμάτημα της
συγκόλλησης. Με κατάλληλη ρύθμιση επιτρέπει να αποφευχθεί το κόλλημα του
σύρματος στο μέταλλο σε τρόπο χειροκίνητο (PRG 0) MIG-MAG SHORT ARC
(ρύθμιση 0,01-1 δευτερόλεπτα και ΛΥΧΝΙΑ (15b) φωτεινή).
Κατά τη ρύθμιση ενός συνεργικού προγράμματος MIG-MAG, επιτρέπει να
ρυθμίσετε τη διόρθωση που θέλετε να επιφέρετε στο BURN_BACK TIME
υπολογισμένο σε συνεργία (διακύμανση -1% / +1% ΛΥΧΝΙΑ (15c) φωτεινή)
10f-
POST-GAS MIG-MAG SHORT ARC και TIG.
Σε οποιονδήποτε τρόπο MIG-MAG SHORT ARC TIG αποκτάει την έννοια
του “Μετά-αερίου”, επιτρέποντας την προσαρμογή του χρόνου εκροής αερίου
προστασίας αρχίζοντας από το σταμάτημα της συγκόλλησης (ρύθμιση 0,1-10
δευτερόλεπτα e ΛΥΧΝΙΑ (15b) φωτεινή).
10g-
Κλίμακα καθόδου ρεύματος συγκόλλησης (SLOPE DOWN).
Ενεργοποιείται αποκλειστικά χρησιμοποιώντας συνεργικά προγράμματα MIG-
MAG PULSE ARC ή SHORT ARC (“PRG” από “1” ως “44”) ή TIG.
Επιτρέπει τη βαθμιαία ελάττωση του ρεύματος στην απελευθέρωση του πλήκτρου
λάμπας (ρύθμιση 0-3 δευτερόλεπτα και ΛΥΧΝΙΑ (15b) φωτεινή).
10h-
Χρόνος πονταρίσματος (SPOT TIME).
Ενεργοποιείται αποκλειστικά αν επιλέγεται ο τρόπος “SPOT” με το πλήκτρο
(8). Επιτρέπει την εκτέλεση πονταρισμάτων MIG-MAG με έλεγχο της διάρκειας
συγκόλλησης (ρύθμιση 0,1-10 δευτερόλεπτα και ΛΥΧΝΙΑ (15b) φωτεινή).
11- Πλήκτρο χειροκίνητης ενεργοποίησης της ηλεκτροβαλβίδας αερίου.
Το πλήκτρο επιτρέπει την εκροή αερίου (άδειασμα σωληνώσεων - ρύθμιση
παροχής) χωρίς να χρησιμοποιήσετε το πλήκτρο της λάμπας. Το πλήκτρο είναι
στιγμιαίας δράσης.
12- Πλήκτρο χειροκίνητου προχωρήματος σύρματος.
Το πλήκτρο επιτρέπει το προχώρημα του σύρματος στο σπιράλ της λάμπας
χωρίς να χρησιμοποιήσετε το πλήκτρο λάμπας. Είναι στιγμιαίας δράσης και η
ταχύτητα προχωρήματος σταθερή.
13- Κομβίο ενκόντερ για τη ρύθμιση των παραμέτρων συγκόλλησης (βλέπε
10a-10h).
14- Κομβίο ενκόντερ.
Το κομβίο ρυθμίζει:
- Το ρεύμα συγκόλλησης (ΛΥΧΝΙΑ (16a) φωτεινή).
- Την ταχύτητα προχωρήματος του σύρματος (ΛΥΧΝΙΑ (16c) φωτεινή) σε τρόπο
Short/Spray arc.
- Το πάχος του μετάλλου που χρησιμοποιείται στη συγκόλληση (ΛΥΧΝΙΑ (16b)
φωτεινή) αν επιλέγεται με το πλήκτρο (17) πάχος μετάλλου σε mm.
Σε έναν τρόπο συγκόλλησης που χρησιμοποιεί δυο επίπεδα ρεύματος (bi-level,
pulse on pulse ή Tstart) με τη ΛΥΧΝΙΑ (10b) αναμμένη το κομβίο ρυθμίζει:
- Το ρεύμα συγκόλλησης I
1
(ΛΥΧΝΙΑ (16a) φωτεινή) του δευτερεύοντος επιπέδου
σε τρόπο Pulse arc.
- Την ταχύτητα προχωρήματος σύρματος του δευτερεύοντος επιπέδου
συγκόλλησης (ΛΥΧΝΙΑ (16c) φωτεινή) σε τρόπο Short/Spray arc.
15- Αλφαριθμητική οθόνη 3 digit. Δείχνει:
- την τιμή των παραμέτρων συγκόλλησης (βλέπε από (10a) ως (10h)) με
λειτουργία εν κενώ.
- την πραγματική τάση τόξου, στη συγκόλληση.
ΣΗΜΕΙΩΣΗ: στο σταμάτημα της συγκόλλησης, η οθόνη μετατρέπει αυτόματα
στην τιμή ρύθμισης.
- μια σήμανση συναγερμού (βλέπε ένδειξη 1).
15a, 15b, 15c- ΛΥΧΝΙΑ ένδειξης τρέχουσας μονάδας μετρήσεως (volt,
δευτερόλεπτα, ποσοστό).
16- Αλφαριθμητική οθόνη 3 digit. Δείχνει:
- την τιμή που προσδιορίστηκε με το κομβίο ενκόντερ (14).
- το πραγματικό ρεύμα, στη συγκόλληση.
ΣΗΜΕΙΩΣΗ: στο σταμάτημα της συγκόλλησης, η οθόνη μετατρέπει αυτόματα
στην τιμή ρύθμισης.
- μια σήμανση συναγερμού (βλέπε ένδειξη 1).
16a, 16b, 16c- ΛΥΧΝΙΑ ένδειξης τρέχουσας μονάδας μετρήσεως (ρεύμα ampere
