- 84 -

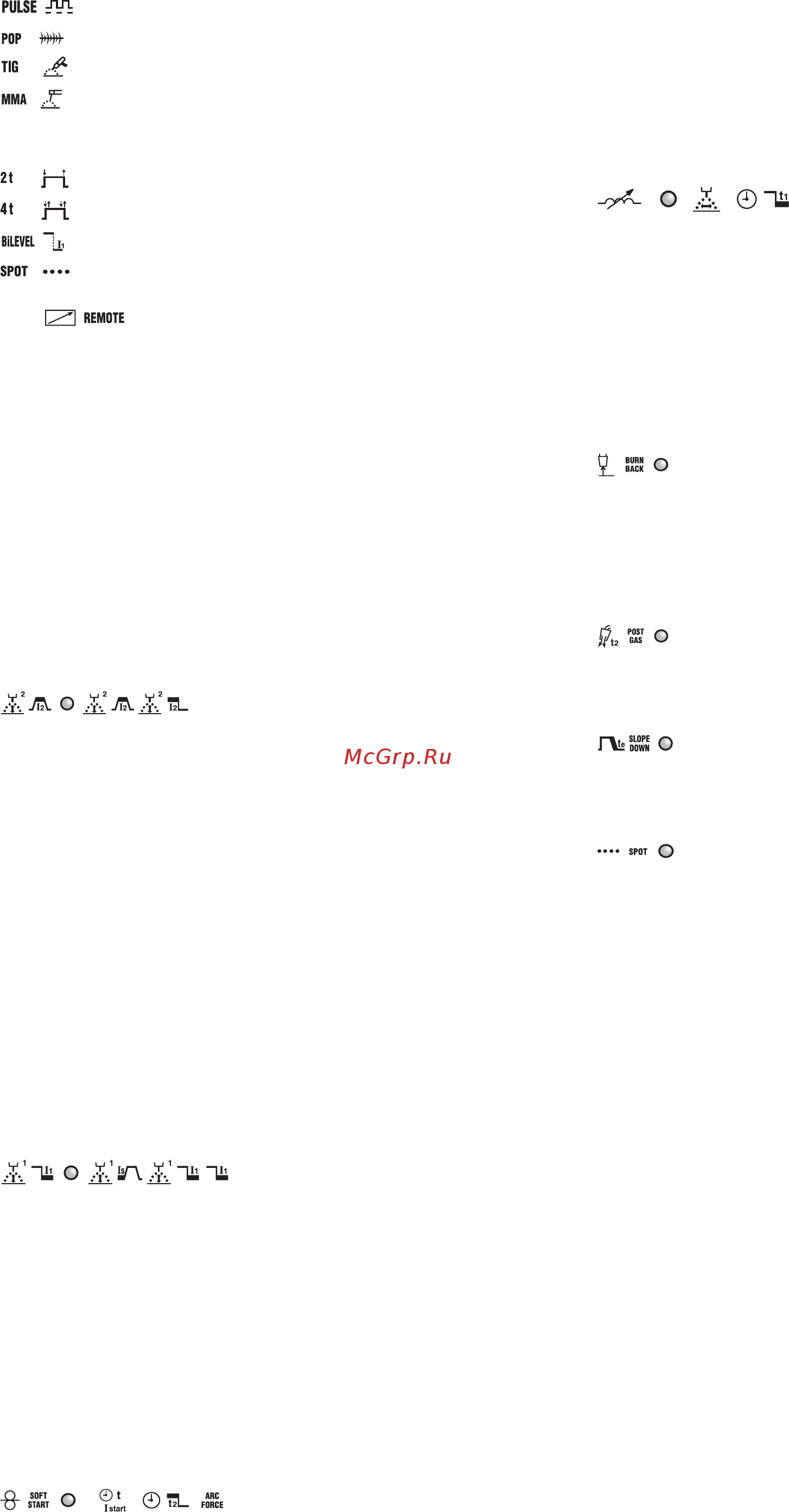

: MIG-MAG “PULSE ARC” üzemmódban.
: MIG-MAG “PULSE ON PULSE” üzemmódban.
: TIG.
: MMA elektróda.
8- MIG-MAG hegesztőpisztoly nyomógomb ellenőrző üzemmód
kiválasztógomb.
A gomb benyomásával a LED az alábbiaknak megfelelően kigyullad:
: 2 ütemű működtetés, ON/OFF benyomott nyomógombnál.
: 4 ütemű működtetés, ON/OFF kiengedett nyomógombnál.
: bi-level működtetés MIG-MAG-hoz, TIG-hez.
: MIG-MAG (SPOT) pothegesztéses működés.
9- Távszabályozó bekapcsológomb.
A LED
kigyulladása után a szabályozás kizárólag a távszabályozóval
hajtható végre, pontosabban:
a) egy potenciométeres vezérlés (csak MMA és TIG): a kódoló
szabályozógomb (14) funkcióját helyettesíti.
b) két potenciométeres vezérlés: a kódoló szabályozógombok (14) és (13)
funkcióját helyettesíti.
c) pedálos vezérlés (csak MMA és TIG): a kódoló szabályozógomb (14)
funkcióját helyettesíti.
MEGJEGYZÉS: A “TÁVIRÁNYÍTÁS” (TÁV) kiválasztása csak akkor válik
lehetővé, ha egy távvezérlő ténylegesen be van kötve a csatlakozóba.
10- Hegesztési paraméter kiválasztógomb.
A gomb egymásutáni benyomásával a (10a) és a (10h) közötti LEDEK egyike
kigyullad, azok mindegyikéhez egy specikus paraméter van rendelve.
Valamennyi aktivált paraméter értékének beállítása a szabályozógomb (13)
segítségével végrehajtható és az a display-en (15) megjelenik. E beállítások
folyamán a szabályozógomb (14) beállítja a display-en (16) megjelenített
hegesztési alapszint értékét, úgy az áramerősséget mint a huzal sebességét
(lásd a leírást a (14) pontban, kivéve a (10b)-t).
Csak a a kigyulladt (10b) led esetén a szabályozógomb (14) lehetővé teszi a
szekunder szint értékének beállítását (lásd a (10b) led leírását).
Megjegyzés: a kezelő által nem módosítható paraméterek automatikusan ki
vannak zárva a kiválasztásból annak függvényében, hogy szinergikus vagy
manuális üzemmódú programmal “PRG 0” dolgoznak; a hozzátartozó LED nem
gyullad ki.
10a-
• MIG-MAG
Ez a paraméter automatikusan megjelenik a MIG-MAG hegesztési folyamatok
során a tényleges ívfeszültség kijelzésével (kigyulladt led (15a)).
• MIG-MAG Pulse arc
Egy MIG-MAG Pulse arc szinergikus program beállítása folyamán lehetővé
válik annak a javításnak a beállítása, amelyet el akarnak végezni a szinergiában
kiszámított ívhosszúságon (-5%-tól +5%-ig terjedő tartományban) (kigyulladt
led (15c)).
Ugyanazon feltétel mellett a bi-level, pulse on pulse vagy Tstart funkció
beállításával a paraméter a hegesztési alapszint ugyancsak szinergiában
kiszámított (-5%-tól +5%-ig terjedő tartományban) (kigyulladt led (15c))
ívhosszúság javításának jelentését veszi fel.
• MIG-MAG Short arc
Egy MIG-MAG Short arc szinergikus program beállítása folyamán lehetővé válik
annak a javításnak a beállítása, amelyet el akarnak végezni a szinergiában
kiszámított ívhosszúságon (-5%-tól +5%-ig terjedő tartományban) (kigyulladt
led (15c)).
Ugyanazon feltétel mellett a bi-level funkció beállításával a paraméter a
hegesztési alapszint ugyancsak szinergiában kiszámított (-5%-tól +5%-ig
terjedő tartományban) (kigyulladt led (15c)) ívhosszúság javításának jelentését
veszi fel.
• MIG-MAG Short arc “PRG 0”
Ugyanúgy a MIG-MAG Short arc üzemmódban, kézi programban “PRG 0”
lehetővé válik a tényleges ívfeszültség beállítása (10-40 tartomány)(kigyulladt
led (15a).
Ugyanazon feltétel mellett a bi-level funkció beállításával a paraméter a
hegesztési alapszint tényleges ívfeszültségének jelentését veszi fel (10-40
tartomány)(kigyulladt led (15a)).
10b-
• MIG-MAG pulse arc
A MIG-MAG pulse arc üzemmódban, a bi-level, pulse on pulse vagy Tstart
funkció beállításával lehetővé válik a szekunder hegesztési szint I
1
és I
s
(I
start
)
áramának a (14) szabályozógombbal és a szinergiában kiszámított (-5%-tól
+5%-ig terjedő tartományban) (kigyulladt led (15c) ívhosszúság javításának a
(13) szabályozógombbal) a szabályozása.
• MIG-MAG short arc
A MIG-MAG short arc szinergikus programokban a bi-level funkció
beállításával lehetővé válik az áram/huzalelőtoló sebesség (a (14)
szabályozógombbal) szabályozása és a szinergiában kiszámított (-5%-tól
+5%-ig terjedő tartományban) (kigyulladt led (15c)) szekunder hegesztési szint
ívhosszúságának a javítása (a (13) szabályozógombbal).
• Bi-level “PRG 0”
A kézi program “PRG 0” bi-level funkcióval való kiválasztása lehetővé teszi
a huzalelőtoló sebesség (a (14) szabályozógombbal), (kigyulladt led (16c))
és az I
1
szekunder hegesztési szint (10-40 tartomány) (kigyulladt led (15a))
tényleges ívfeszültségének a (13) szabályozógombbal) való beállítását.
A TIG bi-level működésnél lehetővé válik a hegesztőáram második szintjének
(I
1
) beállítása.
10c-
• MIG-MAG “PRG 0”
A kézi üzemmódban “PRG 0” lehetővé válik a huzal sebességének a hegesztés
elindításához való alkalmazása az ívgyújtás optimalizálásához (szabályozás
1-100% és kigyulladt led (15c)).
• 2 ÜTEMŰ MIG-MAG Pulse arc
A 2 ÜTEMŰ MIG-MAG Pulse arc üzemmódban lehetővé válik a kezdőáram
időtartamának szabályozása (T
start
). A paraméter nullára állításával a funkció
kikapcsol, míg bármilyen nullánál nagyobb érték beállításával (szabályozás
0,1-3 másodpercekben) ki lehet választani a LED-et (10b) az ívfeszültség
javításának és a kezdőáram értékének (szekunder szint) szabályozásához. A
kezdőáram beállítható a hegesztési főáramnál magasabb vagy alacsonyabb
értékre; a magasabb kezdőáram nagyon hasznos főképpen az alumínium és
az ötvözeteinek hegesztéséhez, amely lehetővé teszi a munkadarab gyorsabb
felmelegítését (“Hot-start”).
• MIG-MAG Pulse on pulse
A MIG-MAG Pulse on pulse üzemmódban lehetővé válik a hegesztési főáram
időtartamának szabályozása (szabályozás 0,1-10 másodpercekben és
kigyulladt LED (15b)).
• MMA
Az MMA elektródás üzemmódban a paraméter az “Arc force” jelentést veszi
fel, lehetővé téve a dinamikus túláram beállítását (szabályozás 0-100% és
kigyulladt LED (15c)). Az MMA hegesztés folyamán a display (15) a tényleges
ívfeszültséget jelzi (kigyulladt led (15a)), mindenesetre a (10c) led égve marad,
amely lehetővé teszi a hegesztés folyamán is az Arc force beállítását.
10d-
• MIG-MAG pulse arc
A MIG-MAG pulse arc üzemmódban a paraméter az ívfojtást határozza meg.
Minél magasabb az érték, annál koncentráltabb lesz a hegesztőív a hegesztés
folyamán. Egy olyan hegesztési üzemmódban, amely két áramszintet használ
(bi-level, pulse on pulse vagy Tstart), az ívfojtás általános mindkét beállított
szintnél (+1% / -1%).
• MIG-MAG “PRG 0”
A MIG-MAG “PRG 0” kézi üzemmódban lehetővé válik az elektronikus
reaktancia szabályozása (szabályozás 20-80% és kigyulladt LED (15c)).
Egy magasabb érték melegebb hegesztési fürdőt eredményez. A bi-level
üzemmódban az elektronikus reaktancia általános mindkét beállított szintnél.
• MIG-MAG Pulse on pulse
A MIG-MAG Pulse on pulse üzemmódban lehetővé válik a szekunder
hegesztőáram időtartamának szabályozása (szabályozás 0,1-10
másodpercekben és kigyulladt LED (15b)).
10e-
A huzal visszaégése a hegesztés leállásánál (BURN-BACK).
Lehetővé teszi a huzal visszaégés idejének szabályozását a hegesztés
leállásánál. A megfelelő beállítással lehetővé válik a huzal munkadarabhoz
tapadásának elkerülése kézi (PRG 0) MIG-MAG SHORT ARC üzemmódban
(szabályozás 0,01-1 másodpercekben és kigyulladt led (15b)).
Egy szinergikus MIG-MAG program beállítása folyamán lehetővé válik
azon javítás beállítása, amelyet a szinergiában kiszámított (-1%-tól +1%-ig
terjedő tartományban, kigyulladt LED (15c)) BURN_BACK TIME –n kívánnak
elvégezni.
10f-
POST-GAS MIG-MAG SHORT ARC és TIG.
Bármelyik MIG-MAG SHORT ARC TIG üzemmódban felveszi az “Utógáz”
jelentést, lehetővé téve a védőgáz áramlási idejének beállítását a hegesztés
leállásától kezdődően (szabályozás 0,1-10 másodpercekben és kigyulladt LED
(15b)).
10g-
Hegesztőáram lefutási idő (SLOPE DOWN).
Kizárólag MIG-MAG PULSE ARC vagy SHORT ARC (“PRG” da “1” -től “44”-ig)
vagy TIG szinergikus programok felhasználásával válik aktívvá.
Az áram fokozatos csökkentését teszi lehetővé a hegesztőpisztoly gomb
kiengedésével (szabályozás 0-3 másodpercekben és kigyulladt LED (15b)).
10h-
Ponthegesztési időtartam (SPOT TIME).
Kizárólag csak akkor válik aktívvá, amikor a (8) gombbal kiválasztásra kerül a
“SPOT” üzemmód. Lehetővé teszi a MIG-MAG ponthegesztések végrehajtását a
hegesztés időtartamának ellenőrzésével (szabályozás 0,1-10 másodpercekben
és kigyulladt LED (15b)).
11- Gáz elektroszelep kézi aktiváló gomb.
A gomb lehetővé teszi a gáz áramoltatását (vezetékek kiürítése – szállítóképesség
szabályozása) anélkül, hogy a hegesztőpisztoly gombján állítanának; a gomb
pillanatgombként működik.
12- Huzal kézi előtolás gombja.
A gomb lehetővé teszi a huzal előtolását a pisztolytartóban anélkül, hogy a
hegesztőpisztoly gombján állítanának; pillanatgombként működik és az előtolási
sebesség állandó.
13- Kódoló szabályozógomb a hegesztési paraméterek beállításához (lásd
10a-10h).
14- Kódoló szabályozógomb.
A szabályozógomb beállítja:
- A hegesztőáramot (kigyulladt led (16a)).
- A huzalelőtolási sebességet (kigyulladt led (16c)) Short/Spray arc
üzemmódban.
- A hegesztésben felhasznált munkadarab vastagságát (kigyulladt led (16b)), ha
a (17) munkadarab vastagsága gombbal mm-ben kiválasztásra kerül.
Egy olyan hegesztési üzemmódban, amely két áramszintet használ (bi-level,
pulse on pulse vagy Tstart), a kigyulladt (10b) led mellett a szabályozógomb
beállítja:
- A szekunder szint I
1
hegesztőáramát (kigyulladt led (16a)) Pulse arc
üzemmódban.
- A hegesztési szekunder szint huzalelőtolási sebességét (kigyulladt led (16c))
Short/Spray arc üzemmódban.
15- 3 számjegyű, alfanumerikus display. Az alábbiakat jelöli:
- a hegesztési paraméterek értékét (lásd (10a)-tól (10h)-ig), üresjárati
működésben.
- a tényleges ívfeszültséget hegesztésnél.
MEGJEGYZÉS: a hegesztés leállásánál a display automatikusan átvált a
beállítási értékre.
- egy vészjelzést (lásd 1. pont).
15a, 15b, 15c- folyamatban lévő mértékegység kijelző LED (volt, másodpercek,
százalék).
16- 3 számjegyű, alfanumerikus display. Az alábbiakat jelöli:
- a kódoló szabályozógombbal (14) beállított értéket.
- a tényleges áramot hegesztésnél.
MEGJEGYZÉS: a hegesztés leállásánál a display automatikusan átvált a
beállítási értékre.
- egy vészjelzést (lásd 1. pont).
16a, 16b, 16c- Folyamatban lévő mértékegység kijelző LED (áramerősség
amperben (A), vastagság miliméterekben (mm) és huzalsebesség méter/
percben (m/perc)).
17- Amper, mm, m/perc-ben mértékegység kiválasztó gomb (LED (16a)(16b)
(16c)).
Lehetővé teszi a kódoló (14) segítségével a hegesztendő anyag vastagságának
megfelelően a hegesztőáram és a huzalsebesség beállítását.
“PRG 0” kézi kiválasztás: minden egyes paraméter beállítása a többitől
független.
